उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: Q41F-JGPV
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: USD129.9/Set to USD8999.9/Set
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
मानक: |
एएनएसआई, एएसएमई |
मध्यम प्रकार: |
जल, भाप और तेल आदि। |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
निम्न दाब, मध्यम दाब और उच्च दाब |
शक्ति: |
इलेक्ट्रिक एक्चुएटर चालित |
संरचना: |
गेंद |
विनिर्माण शिल्प: |
ढलाई |
शरीर की सामग्री: |
कास्ट स्टील, स्टेनलेस स्टील |
सील का प्रकार: |
नरम सील, कठोर सील |
पोर्ट आकार: |
1/2 "- 10" |
प्रवाह दिशा: |
दो दिशाएँ, तीन दिशाएँ |
संबंध: |
फ्लैंज |
गुणवत्ता वारंटी: |
12 महीने |
परीक्षण मानक: |
शक्ति परीक्षण, सीलिंग परीक्षण और अन्य ग्राहक की जरूरतें |
अनुकूलित समर्थन: |
OEM और ODM सेवा उपलब्ध है |
प्रयोग: |
द्रव प्रवाह को नियंत्रित करें |
नाम: |
इलेक्ट्रिक वाल्व |
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
मानक: |
एएनएसआई, एएसएमई |
मध्यम प्रकार: |
जल, भाप और तेल आदि। |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
निम्न दाब, मध्यम दाब और उच्च दाब |
शक्ति: |
इलेक्ट्रिक एक्चुएटर चालित |
संरचना: |
गेंद |
विनिर्माण शिल्प: |
ढलाई |
शरीर की सामग्री: |
कास्ट स्टील, स्टेनलेस स्टील |
सील का प्रकार: |
नरम सील, कठोर सील |
पोर्ट आकार: |
1/2 "- 10" |
प्रवाह दिशा: |
दो दिशाएँ, तीन दिशाएँ |
संबंध: |
फ्लैंज |
गुणवत्ता वारंटी: |
12 महीने |
परीक्षण मानक: |
शक्ति परीक्षण, सीलिंग परीक्षण और अन्य ग्राहक की जरूरतें |
अनुकूलित समर्थन: |
OEM और ODM सेवा उपलब्ध है |
प्रयोग: |
द्रव प्रवाह को नियंत्रित करें |
नाम: |
इलेक्ट्रिक वाल्व |

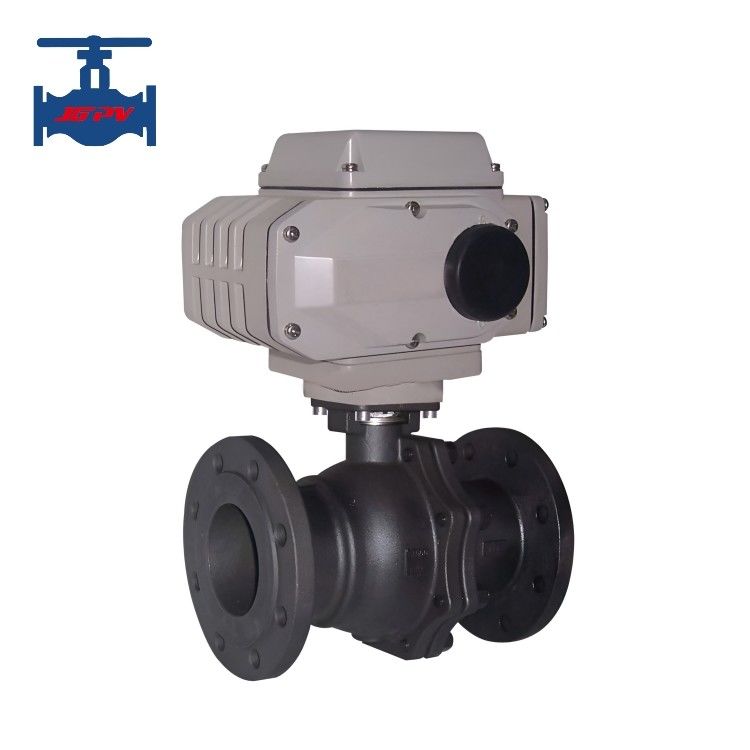

एएनएसआई इलेक्ट्रिक एक्ट्यूएटर ड्राइव्ड कास्ट स्टील डब्ल्यूसीबी फ्लैंग्ड फ्लोट टाइप बॉल वाल्व
उत्पाद का परिचयः
बॉल वाल्व एक बंद वाल्व है जो एक पाइप सिस्टम में तरल पदार्थों, गैसों और वाष्पों के प्रवाह को अनुमति देने, प्रतिबंधित करने और नियंत्रित करने के लिए इसके अंदर एक छेद के साथ एक गेंद को घुमाता है।शाफ्ट जो गेंद को ऑपरेटिंग और नियंत्रण तंत्र से जोड़ता है जो गेंद को घुमाता है दो सीटों के खिलाफ लगाया जाता हैजब छेद का क्रॉस सेक्शन प्रवाह के क्षेत्र के लंबवत हो तो वाल्व के माध्यम से द्रव को गुजरने की अनुमति नहीं है।छेद का क्षेत्रफल जो फर्श के संपर्क में है, यह निर्धारित करता है कि वाल्व के माध्यम से कितना द्रव प्रवाह होता है और किस गति सेवे एक actuator, एक फ्रिंज, या एक लीवर है कि ऑपरेटर द्वारा मैन्युअल रूप से घुमाया जाता है की मदद से, मैन्युअल रूप से घुमाया जा सकता है।टॉर्क लेवर हाथ 90 डिग्री या तो घड़ी की दिशा में या विपरीत दिशा में स्थानांतरित करने के लिए लागू किया जाता है. वाल्व खुला होता है यदि लीवर आर्म पाइप के लंबवत हो। एक बंद वाल्व का संकेत पाइप के लंबवत होने से होता है। विभिन्न औद्योगिक अनुप्रयोगों को पूरा करने के लिए,यह विभिन्न डिजाइनों और विशेषताओं में उपलब्ध हैइस वाल्व का उपयोग किस उद्योग में किया जाता है, इसके आधार पर अलग-अलग मानदंड और विनिर्देश लागू होते हैं।
इलेक्ट्रिक बॉल वाल्व औद्योगिक स्वचालन नियंत्रण प्रणालियों में महत्वपूर्ण एक्ट्यूएटर हैं।विद्युत गेंद वाल्व एक वाल्व है कि वाल्व डिस्क की गति के आधार पर वाल्व स्टेम की धुरी के चारों ओर घूमता है. वाल्व सीट के उद्घाटन की भिन्नता वाल्व डिस्क स्ट्रोक के सीधे आनुपातिक है। मुख्य रूप से पाइपलाइनों में मीडिया को काटने या कनेक्ट करने के लिए उपयोग किया जाता है, इसका उपयोग द्रव विनियमन और नियंत्रण के लिए भी किया जा सकता है,और औद्योगिक स्वचालन प्रक्रिया नियंत्रण में एक पाइपलाइन दबाव तत्व है।
उत्पाद के तकनीकी मापदंडः
| नाममात्र व्यास DN (मिमी) | 15~200 | |
| नाममात्र दबाव पीएन (एमपीए) | 150LB | |
| परीक्षण दबाव (एमपीए) | शक्ति (पानी) | 2.4 |
| बंद करो (पानी) | 1.76 | |
| मुख्य घटक | शरीर | WCB, CF8, CF8M |
| वाल्व गेंद | WCB, CF8, CF8M | |
| सीट | पीटीएफई/स्टेनलेस स्टील | |
| पैकिंग | नरम ग्रेफाइट | |
| कार्य तापमान | ≤ 300°C | |
| मध्यम उपयुक्त | पानी, तेल, भाप और कमजोर संक्षारक माध्यम | |
| संबंध | फ्लैंज कनेक्शन | |
उत्पाद की विशेषताएंः
1तरल पदार्थ का प्रतिरोध छोटा होता है और इसका प्रतिरोध गुणांक एक ही लंबाई के पाइप खंड के बराबर होता है।
2सरल संरचना, छोटा आकार और हल्का वजन।
3तंग और विश्वसनीय, गेंद वाल्व की सील सतह सामग्री का व्यापक रूप से प्लास्टिक में उपयोग किया जाता है, जिसमें अच्छा सील प्रदर्शन होता है, और वैक्यूम सिस्टम में भी व्यापक रूप से उपयोग किया गया है।
4संचालित करने में आसान, जल्दी खोलने और बंद करने के लिए, केवल 90 ° पूर्ण खुला से पूर्ण बंद करने के लिए रोटेशन के साथ, रिमोट कंट्रोल की सुविधा।
5रखरखाव में आसान, गेंद वाल्व की संरचना सरल है, और सीलिंग रिंग आम तौर पर चलती है, जिससे विघटन और प्रतिस्थापन अधिक सुविधाजनक हो जाता है।
जब पूरी तरह से खुला या पूरी तरह से बंद हो जाता है, तो गेंद और वाल्व सीट की सील सतहों को माध्यम से अलग कर दिया जाता है। जब माध्यम से गुजरता है, तो यह वाल्व सील सतह के क्षरण का कारण नहीं होगा।
7. कुछ मिलीमीटर से लेकर कई मीटर तक के व्यास के साथ व्यापक अनुप्रयोग रेंज, और उच्च वैक्यूम से उच्च दबाव तक लागू किया जा सकता है
उत्पाद के प्रकार:
• पूर्ण पोर्ट बॉल वाल्व
• फोल्ड बॉल वाल्व
• बाएं गोले के वाल्व को कम करना
• फ्लोटिंग बॉल वाल्व
• ट्रनीयन बॉल वाल्व
• ऊपरी प्रवेश गेंद वाल्व
• बहु-पोर्ट बॉल वाल्व
• वी-पोर्ट बॉल वाल्व
• तीन-तरफा गेंद वाल्व
उद्योगों में उत्पाद:
• प्राकृतिक गैस उद्योग
• विनिर्माण क्षेत्र
• रासायनिक भंडारण उद्योग
• तेल एवं गैस उद्योग
• कपड़ा उद्योग
• खनन उद्योग
• समुद्री उद्योग
उत्पाद का उपयोगः
• तेल और गैस
• रासायनिक प्रसंस्करण
• जल और अपशिष्ट जल उपचार
• विद्युत उत्पादन
• पल्स और पेपर
• समुद्री और अपतटीय
• एयरोस्पेस
उत्पाद लाभः
• ये गेंद वाल्व सामान्यतः कम दबाव और छोटे आकार की इकाई के उपयोग के लिए कास्टिंग विनिर्माण शिल्प के साथ, और उच्च दबाव गेंद वाल्व के लिए,वे आम तौर पर एक फोर्जिंग प्रक्रिया का उपयोग कर बनाए जाते हैं जिसके परिणामस्वरूप कास्टिंग या मशीनिंग विधियों का उपयोग करके बनाए गए लोगों की तुलना में एक मजबूत और अधिक टिकाऊ वाल्व होता है.
• इन वाल्वों को विभिन्न सामग्रियों से बनाया जा सकता है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं, जिनमें स्टेनलेस स्टील, मिश्र धातु स्टील और अन्य विदेशी मिश्र धातु शामिल हैं।
• ये वाल्व वाल्व के माध्यम से प्रवाह को रोकने या अनुमति देने के लिए गेंद को घुमाकर सटीक प्रवाह नियंत्रण प्रदान करते हैं।
• इन वाल्वों का संचालन करना आसान है और उन्हें न्यूनतम रखरखाव की आवश्यकता होती है, जिससे वे व्यापक अनुप्रयोगों में एक लोकप्रिय विकल्प बन जाते हैं।
• वाल्वों का त्वरित उद्घाटन और बंद होना।
