उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: Z45W-JGPV
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: USD49.9/pc - USD1299.9/pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 500 पीसी
उत्पाद की विशेषताएँ: |
औद्योगिक वाल्व उत्पाद |
उद्देश्य: |
पाइपलाइन खोलें और बंद करें |
मध्यम प्रकार: |
पानी, भाप, तेल और संक्षारक माध्यम |
कार्य तापमान: |
सामान्य एवं उच्च तापमान |
दबाव का प्रयोग: |
निम्न दाब, मध्यम दाब और उच्च दाब |
संचालित विधि: |
मैनुअल, वायवीय और इलेक्ट्रिक तरीके |
सील का प्रकार: |
कड़ी मुहर |
पोर्ट आकार: |
DN15-DN300 |
गुणवत्ता वारंटी: |
18 महीने |
अनुकूलित समर्थन: |
OEM और ODM सेवा उपलब्ध है |
नाम: |
नॉन राइजिंग स्टेम गेट वाल्व |
उत्पाद की विशेषताएँ: |
औद्योगिक वाल्व उत्पाद |
उद्देश्य: |
पाइपलाइन खोलें और बंद करें |
मध्यम प्रकार: |
पानी, भाप, तेल और संक्षारक माध्यम |
कार्य तापमान: |
सामान्य एवं उच्च तापमान |
दबाव का प्रयोग: |
निम्न दाब, मध्यम दाब और उच्च दाब |
संचालित विधि: |
मैनुअल, वायवीय और इलेक्ट्रिक तरीके |
सील का प्रकार: |
कड़ी मुहर |
पोर्ट आकार: |
DN15-DN300 |
गुणवत्ता वारंटी: |
18 महीने |
अनुकूलित समर्थन: |
OEM और ODM सेवा उपलब्ध है |
नाम: |
नॉन राइजिंग स्टेम गेट वाल्व |

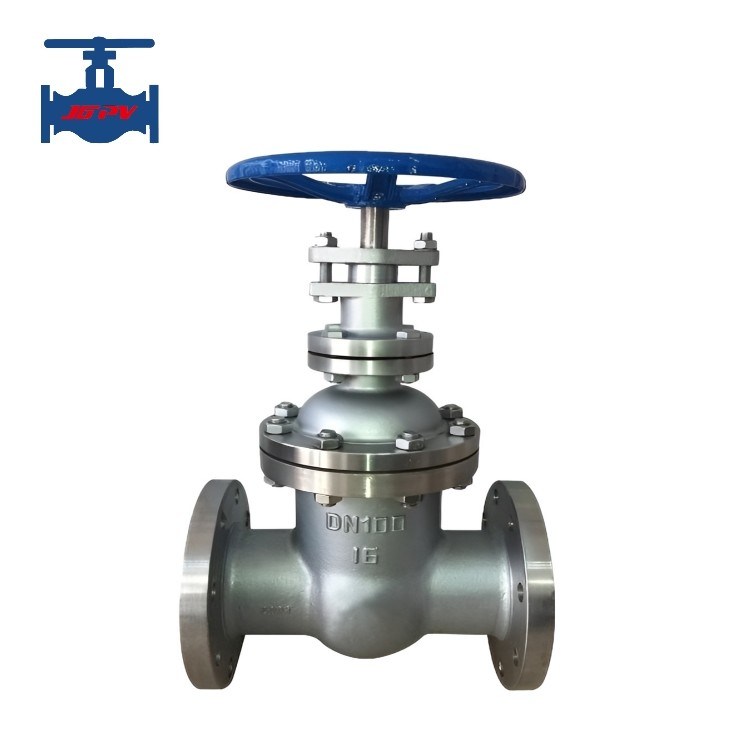

जंग मध्यम उपयोग के लिए स्टेनलेस स्टील गैर बढ़ते स्टेम गेट वाल्व
उत्पाद का परिचय:
गैर बढ़ते स्टेम स्टेनलेस स्टील गेट वाल्व, पारंपरिक कास्ट आयरन वाल्व की जगह, एक कॉम्पैक्ट संरचना, उचित डिजाइन, अच्छा वाल्व कठोरता, चिकनी चैनल, बड़े प्रवाह गुणांक है,छोटे प्रवाह प्रतिरोध गुणांक, सरल संरचना, और आसान रखरखाव। इसकी सील सतह स्टेनलेस स्टील और कठिन मिश्र धातु से बना है, लंबी सेवा जीवन के साथ। लचीला ग्रेफाइट भरने, विश्वसनीय सील का उपयोग,और आसान और लचीला संचालन. यह एक वाल्व को संदर्भित करता है जो बंद करने वाले तत्व (गेट) को मार्ग की केंद्र रेखा के साथ लंबवत रूप से ले जाता है। गेट वाल्व मुख्य रूप से पाइपलाइनों में काटने के लिए उपयोग किए जाते हैं। लचीला और विश्वसनीय संचालन,उत्कृष्ट सीलिंग प्रदर्शन.
नॉन राइजिंग स्टेम स्टेनलेस स्टील गेट वाल्व जिसे छिपे हुए स्टेम कीज गेट वाल्व के रूप में भी जाना जाता है, में गेट प्लेट पर स्थित स्टेम नट होता है।हाथ पहिया घुमाया जाता है घुमाया और गेट प्लेट उठाने के लिए स्टेम ड्राइव करने के लिएआमतौर पर, तने के नीचे एक ट्रेपेज़ॉइड धागा होता है। वाल्व के नीचे के धागे और वाल्व डिस्क पर गाइड ग्रूव के माध्यम से,घूर्णन गति रैखिक गति में बदल जाती है, यानी ऑपरेटिंग टॉर्क को ऑपरेटिंग थ्रस्ट में बदल दिया जाता है। जब वाल्व खोला जाता है, तो गेट की लिफ्टिंग ऊंचाई वाल्व व्यास के 1:1 गुना के बराबर होती है,द्रव चैनल पूरी तरह से अवरुद्ध हैवास्तविक उपयोग में, वाल्व स्टेम के शिखर का उपयोग मार्कर के रूप में किया जाता है, अर्थात, स्थिति जिसे खोला नहीं जा सकता है, इसकी पूरी तरह से खुली स्थिति के रूप में।तापमान परिवर्तनों के कारण लॉक होने की घटना पर विचार करने के लिए, वाल्व की पूरी तरह से खुली स्थिति आमतौर पर गेट की स्थिति (यानी स्ट्रोक) से निर्धारित होती है, जिसे शीर्ष स्थिति में खोला जाता है और फिर 1/2 मोड़ से उलट दिया जाता है।
उत्पाद के तकनीकी मापदंड:
| प्रकार संख्याः | Z45W-JGPV | |
| नाममात्र दबाव PN(MPa) | 1०-६4 | |
| नाममात्र व्यास DN ((मिमी) | 15 ¢ 300 | |
| परीक्षण दबाव (एमपीए) | शक्ति (पानी) | 1.5 बार नाममात्र दबाव |
| सील करना (पानी) | 1.1 बार नाममात्र दबाव | |
| कच्चा माल | CF8, CF8M, CF3, CF3M, | |
| मध्यम उपयुक्त: | पानी, भाप, तेल और नाइट्रिक एसिड आदि कमजोर संक्षारक माध्यम | |
| कार्य तापमान | 200≤°C | |
| कनेक्शन का प्रकार | फ्लैंज | |
| परिचालन विधि | हाथ का पहिया, क्विवल गियर, वायवीय और विद्युत एक्ट्यूएटर | |
उत्पाद की विशेषताएंः
1कॉम्पैक्ट संरचना, उचित डिजाइन, अच्छी वाल्व कठोरता, चिकनी नहर और कम प्रवाह प्रतिरोध गुणांक;
2सील सतह स्टेनलेस स्टील और कठिन मिश्र धातु से बनी है, जिसकी सेवा जीवन लंबी है।
3- लचीली ग्रेफाइट पैकिंग, विश्वसनीय सीलिंग और आसान और लचीला संचालन को अपनाना;
4संचालित विधि मैनुअल, इलेक्ट्रिक और स्तर गियर ऑपरेशन हो सकती है।
5संरचनात्मक रूपः लोचदार कुंजी एकल गेट, कठोर कुंजी एकल गेट और डबल गेट प्रकार;
6व्यापक रूप से पेट्रोकेमिकल और थर्मल पावर प्लांट जैसे तेल और भाप पाइपलाइनों में मीडिया को जोड़ने या काटने के लिए खोलने और बंद करने के उपकरण के रूप में उपयोग किया जाता है।
