उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: H44H-150LB
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD29.9/Set - 2899.9/Set
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
मानक: |
एएसएमई एपीआई 600 |
मध्यम प्रकार: |
जल, भाप और तेल आदि। |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
निम्न दाब और मध्यम दाब |
विनिर्माण शिल्प: |
ढलाई |
शरीर की सामग्री: |
डब्ल्यूसीबी, सीएफ8, सीएफ8एम, सीएफ3 सीएफ3एम |
पोर्ट आकार: |
1/2" - 24" |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
लय की जाँच का वाल्व |
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
मानक: |
एएसएमई एपीआई 600 |
मध्यम प्रकार: |
जल, भाप और तेल आदि। |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
निम्न दाब और मध्यम दाब |
विनिर्माण शिल्प: |
ढलाई |
शरीर की सामग्री: |
डब्ल्यूसीबी, सीएफ8, सीएफ8एम, सीएफ3 सीएफ3एम |
पोर्ट आकार: |
1/2" - 24" |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
लय की जाँच का वाल्व |

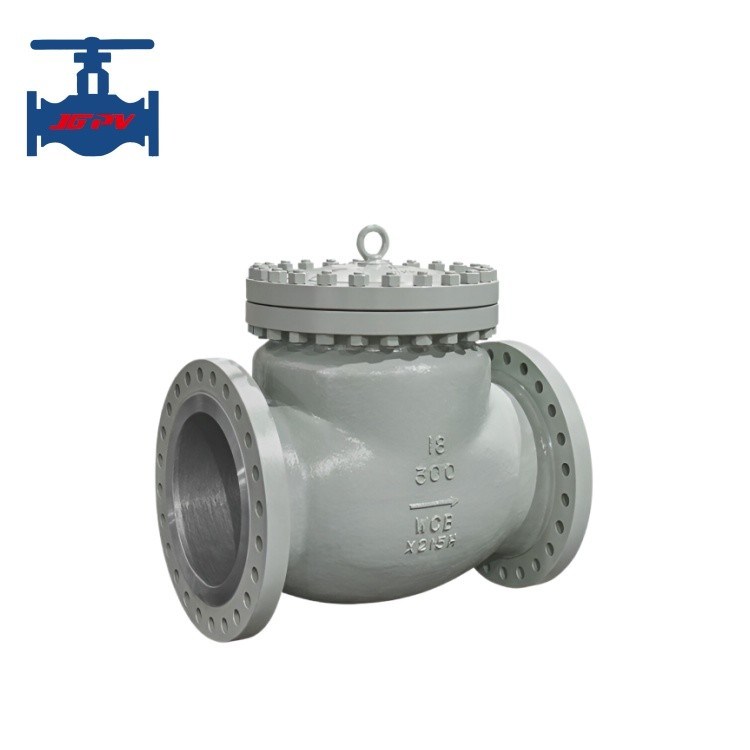

एएसएमई एपीआई मानक डब्ल्यूसीबी सीएफ 8 सीएफ 8 एम स्विंग चेक वाल्व
उत्पाद का परिचयः
एक चेक वाल्व एक प्रकार का वाल्व होता है जिसमें एक गोल वाल्व डिस्क होता है जो खोलने और बंद करने के घटक के रूप में होता है, जो अपने स्वयं के वजन और मध्यम दबाव द्वारा माध्यम के बैकफ्लो को अवरुद्ध करने के लिए कार्य करता है।यह स्वचालित वाल्व की श्रेणी से संबंधित है, जिसे चेक वाल्व, एक तरफा वाल्व, रिफ्लक्स वाल्व या आइसोलेशन वाल्व के नाम से भी जाना जाता है।
चेक वाल्वों के डिस्क आंदोलन को लिफ्टिंग और स्विंग प्रकारों में विभाजित किया जा सकता है। लिफ्टिंग चेक वाल्व की संरचना एक ग्लोब वाल्व के समान है, सिवाय वाल्व स्टैम के जो वाल्व डिस्क को चलाता है।एक स्विंग चेक वाल्व में एक डिस्क होती है जो झुकी हुई होती है और शाफ्ट के चारों ओर घूम सकती है, और इसका कामकाजी सिद्धांत लिफ्ट चेक वाल्व के समान है। चेक वाल्व आमतौर पर पानी के बैकफ्लो को रोकने के लिए पंपिंग उपकरणों में निचले वाल्व के रूप में उपयोग किए जाते हैं।चेक वाल्व और ग्लोब वाल्व के संयोजन सुरक्षा अलगाव प्रदान कर सकते हैंइसका नुकसान उच्च प्रतिरोध और बंद होने पर खराब सीलिंग है।
उत्पाद के तकनीकी मापदंड:
| प्रकार संख्याः | H44H-JGPV | |
| नाममात्र दबाव PN(MPa) | 150LB, 300LB, 600LB | |
| नाममात्र व्यास DN ((मिमी) | 1/2 "~ 24" | |
| परीक्षण दबाव (एमपीए) | शक्ति (पानी) | 1.5 बार नाममात्र दबाव |
| सील करना (पानी) | 1.1 बार नाममात्र दबाव | |
| कच्चा माल | WCB, CF8, CF8M, CF3, CF3M | |
| मध्यम उपयुक्त: | पानी, भाप, तेल और कमजोर संक्षारक माध्यम | |
| कार्य तापमान | 600≤°C | |
| कनेक्शन का प्रकार | फ्लैंज | |
| परिचालन विधि | ऑटो | |
उत्पाद की विशेषताएंः
1इसका द्रव प्रतिरोध लिफ्ट चेक वाल्व की तुलना में छोटा है, इसलिए स्विंग चेक वाल्व अधिक परिधि वाले परिवेश में अधिक लागू होता है।और यह हमेशा क्षैतिज ट्यूबों पर स्थापित किया जाता है.
2स्विंग चेक वाल्व में रॉकर आर्म स्विंग संरचना को अपनाया गया है, और सभी खोलने और बंद करने वाले भागों को वाल्व में बिना पार किए स्थापित किया गया है।वहाँ कोई रिसाव बिंदु है कि सीलिंग पैड और सीलिंग अंगूठी को छोड़कर संभावित रिसाव को रोकने के लिए हस्तक्षेप निकला हुआ किनारा भागों के लिए प्रयोग किया जाता है.
