उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: Q614F-16P-2PC
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: USD19.9/Set to USD129.9/Set
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद का कार्य: |
द्रव दिशा समायोजन |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
कम दबाव |
मध्यम अनुप्रयोग: |
पानी, भाप, तेल और संक्षारक माध्यम |
पोर्ट आकार: |
DN15-DN80 |
संबंध: |
धागा |
गुणवत्ता वारंटी: |
18 महीने |
परीक्षण मानक: |
शक्ति परीक्षण, सीलिंग परीक्षण और अन्य ग्राहक की जरूरतें |
नाम: |
एल टाइप 3 वे वाल्व |
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद का कार्य: |
द्रव दिशा समायोजन |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
कम दबाव |
मध्यम अनुप्रयोग: |
पानी, भाप, तेल और संक्षारक माध्यम |
पोर्ट आकार: |
DN15-DN80 |
संबंध: |
धागा |
गुणवत्ता वारंटी: |
18 महीने |
परीक्षण मानक: |
शक्ति परीक्षण, सीलिंग परीक्षण और अन्य ग्राहक की जरूरतें |
नाम: |
एल टाइप 3 वे वाल्व |

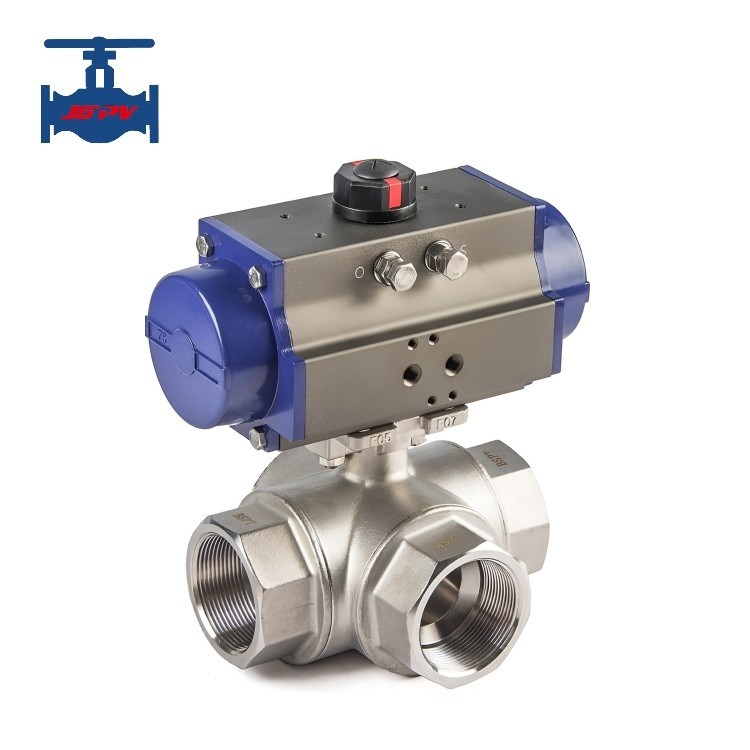

वायवीय एक्ट्यूएटर संचालित स्टेनलेस स्टील टी प्रकार और एल प्रकार तीन-तरफा गेंद वाल्व
उत्पाद का परिचयः
तीन तरफ़ा गेंद वाल्व प्रवाह की दिशा को कुशलता से समायोजित कर सकते हैं, और यह टी और एल आकार में उपलब्ध है। टी आकार के पाइप तीन सपाट पाइपों के तीसरे चैनल को जोड़ और काट सकते हैं,विचलन और अभिसरण में भूमिका निभानाएल-थ्री-वे बॉल वाल्व प्रकार केवल दो ऑर्टोगोनल पाइपलाइनों को जोड़ सकता है और एक ही समय में तीसरी पाइपलाइन के इंटरकनेक्शन को बनाए नहीं रख सकता है। यह केवल वितरण भूमिका निभाता है।
हम इस तीन तरफा गेंद वाल्व पर एक वायवीय actuator स्थापित कर सकते हैं, इसके लिए आसान खुला और बंद वायवीय actuator द्वारा संचालित है। वायवीय actuator एक अपेक्षाकृत तेज निष्पादन गति है,सबसे तेज़ खोलने और बंद करने की गति 0 के साथ.05 सेकंड प्रति समय, तो यह आमतौर पर भी एक वायवीय त्वरित कट-ऑफ गेंद वाल्व कहा जाता है। वायवीय गेंद वाल्व आमतौर पर विभिन्न सामान के साथ सुसज्जित हैं, जैसे कि सोलेनोइड वाल्व,वायु स्रोत उपचार त्रिगुटस्थानीय नियंत्रण और दूरस्थ केंद्रीकृत नियंत्रण प्राप्त करने के लिए, सीमा स्विच, पोजिशनिंग, कंट्रोल बॉक्स आदि।वाल्व साइट पर या उच्च ऊंचाई और खतरनाक क्षेत्रों में मैन्युअल रूप से इसे नियंत्रित करने की आवश्यकता के बिना नियंत्रण कक्ष में नियंत्रित किया जा सकता है, जिससे मानव संसाधन, समय और सुरक्षा की काफी बचत होती है।
उत्पाद के तकनीकी मापदंडः
| नाममात्र व्यास DN (मिमी) | 15-50 | |
| नाममात्र दबाव पीएन (एमपीए) | 1.6 | |
| परीक्षण दबाव (एमपीए) | शक्ति (पानी) | 2.4 |
| बंद करो (पानी) | 1.76 | |
| मुख्य घटक | वाल्व शरीर | स्टेनलेस स्टील |
| गेंद | स्टेनलेस स्टील | |
| सीट | पीटीएफई | |
| धुरी | स्टेनलेस स्टील | |
| कार्य तापमान | ≤ 120°C | |
| मध्यम उपयुक्त | पानी, भाप और तेल | |
| संबंध | BSPT, NPT प्रकार | |
| प्रवाह की दिशा | टी प्रकार और एल प्रकार | |
| संचालित विधि | सिंगल एक्टिंग और डबल एक्टिंग न्यूमेटिक एक्ट्यूएटर | |
उत्पाद की विशेषताएंः
1सरल संरचना, छोटा आकार और हल्का वजन।
2तंग और विश्वसनीय, गेंद वाल्व की सील सतह सामग्री का व्यापक रूप से प्लास्टिक में उपयोग किया जाता है, जिसमें अच्छा सील प्रदर्शन होता है, और वैक्यूम सिस्टम में भी व्यापक रूप से उपयोग किया गया है।
3संचालित करने में आसान, जल्दी खोलने और बंद करने के लिए, केवल 90 ° पूर्ण खुला से पूर्ण बंद करने के लिए रोटेशन के साथ, रिमोट कंट्रोल की सुविधा।
4रखरखाव में आसान, गेंद वाल्व की संरचना सरल है, और सीलिंग रिंग आम तौर पर चलती है, जिससे विघटन और प्रतिस्थापन अधिक सुविधाजनक हो जाता है।
5. जब पूरी तरह से खुला या पूरी तरह से बंद, गेंद और वाल्व सीट की सील सतहों माध्यम से अलग कर रहे हैं। जब माध्यम से गुजरता है यह वाल्व सील सतह के क्षरण का कारण नहीं होगा.
