उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: Z43W-जेजीपीवी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD109.9/Set - USD28999.9/Set
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: एक हफ्ता
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 500 सेट
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद की विशेषताएँ: |
औद्योगिक वाल्व |
उद्देश्य: |
पाइपलाइन खोलना और बंद करना |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
सामान्य दबाव |
विनिर्माण शिल्प: |
ढलाई |
शरीर की सामग्री: |
डब्ल्यूसीबी, डब्ल्यूसी6, एलसीबी सीएफ8एम |
परीक्षण मानक: |
शक्ति परीक्षण और सीलिंग परीक्षण और ग्राहक की आवश्यकता |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
राइजिंग स्टेम गेट वाल्व |
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद की विशेषताएँ: |
औद्योगिक वाल्व |
उद्देश्य: |
पाइपलाइन खोलना और बंद करना |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
सामान्य दबाव |
विनिर्माण शिल्प: |
ढलाई |
शरीर की सामग्री: |
डब्ल्यूसीबी, डब्ल्यूसी6, एलसीबी सीएफ8एम |
परीक्षण मानक: |
शक्ति परीक्षण और सीलिंग परीक्षण और ग्राहक की आवश्यकता |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
राइजिंग स्टेम गेट वाल्व |

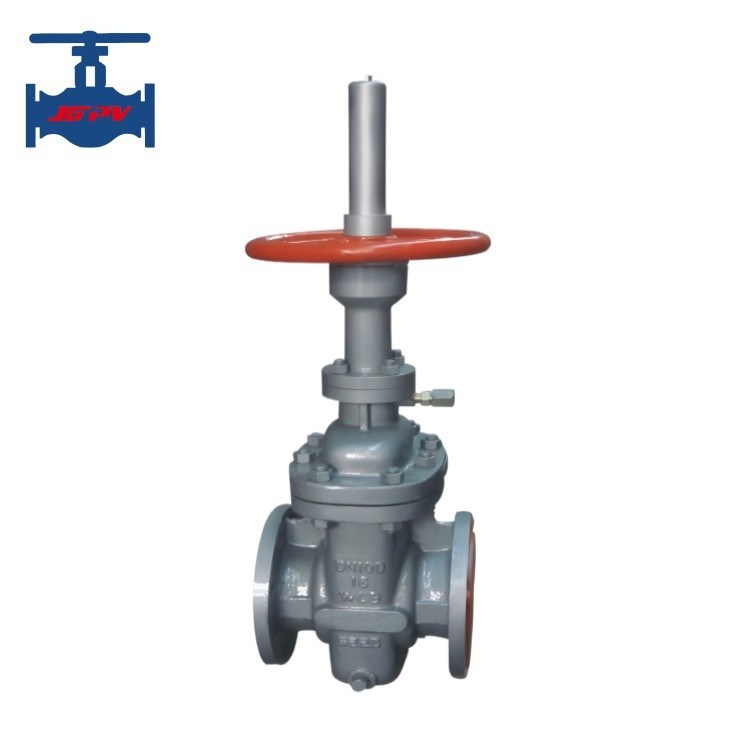

विश्वसनीय सीलिंग और लचीला खोलने और बंद करने फ्लैट गेट वाल्व
उत्पाद का परिचयः
फ्लैट गेट वाल्व एक स्लाइडिंग वाल्व है जिसमें समापन तत्व के रूप में एक समानांतर गेट होता है। समापन घटक एक एकल गेट या उनके बीच एक समर्थन तंत्र के साथ एक डबल गेट हो सकता है।वाल्व सीट की ओर गेट के क्लैंपिंग बल फ्लोटिंग गेट या फ्लोटिंग वाल्व सीट पर अभिनय मध्यम दबाव द्वारा नियंत्रित किया जाता हैयदि यह एक डबल गेट फ्लैट गेट वाल्व है, तो दो गेटों के बीच खोलने का तंत्र इस क्लैंपिंग बल को पूरक कर सकता है।
फ्लैट गेट वाल्वों को उनके ड्राइविंग विधियों के अनुसार मैनुअल फ्लैट गेट वाल्व, वायवीय फ्लैट गेट वाल्व और इलेक्ट्रिक फ्लैट गेट वाल्व में विभाजित किया जा सकता है। उनके उद्देश्य और उपयोग के अनुसार,वे विचलन छेद के साथ फ्लैट गेट वाल्व में विभाजित किया जा सकता है, फ्लैट गेट वाल्व बिना डायवर्शन छेद, तेल क्षेत्र फ्लैट गेट वाल्व, पाइपलाइन फ्लैट गेट वाल्व और गैस फ्लैट गेट वाल्व।
हमारे फ्लैट गेट वाल्व श्रृंखला के उत्पाद एक नई फ्लोटिंग सीलिंग संरचना को अपनाते हैं, जो तेल, प्राकृतिक गैस और अन्य पाइपलाइनों के लिए उपयुक्त है जिसमें 15.0MPa से अधिक का दबाव और -29 ~ 121 °C का तापमान नहीं होता है।खोलने और बंद करने और विनियमन उपकरणों के लिए एक नियंत्रण माध्यम के रूप में, इस उत्पाद में एक उपन्यास संरचनात्मक डिजाइन, उचित सामग्री चयन, सख्त परीक्षण, और आसान संचालन है। यह मजबूत विरोधी जंग, पहनने के प्रतिरोधी और कटाव प्रतिरोधी प्रदर्शन है,इसे पेट्रोलियम उद्योग में एक आदर्श नए प्रकार का उपकरण बना रहा है.
उत्पाद के तकनीकी मापदंडः
| शरीर | डब्ल्यूसीबी | WC6 | A352-LCB | A351-CF8M |
| बोनट | ||||
| डिस्क | 2Cr13+ENP | 20CrMoV+STL | ANSO410+ENP | ANSI316+ENP |
| तना | 2Cr13 | 2Cr13 | A182-A6a | A182-A316S |
| सीट | 25+पीटीएफई | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE |
| पैकिंग | एनबीआर/एफपीएम | लचीला ग्रेफाइट | पीटीएफई+एफपीएम | |
| गास्केट | - | गास्केट | - | |
| स्टड | 35 | 35 | 35 | |
| मध्यम आवेदन |
जल, गैस, तेल आदि। |
|||
| मानक | परीक्षण मानक ((MPa) |
काम करना तापक्रम |
मध्यम आवेदन | |||||
| शक्ति |
बाएं मुहर लगाना |
सही मुहर लगाना |
हवा मुहर लगाना |
सामान्य प्रकार |
सल्फर प्रतिरोधी प्रकार |
मूल प्रकार | ||
|
पीएन (एमपीए) |
1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29 ̊121°C | कुल H2S और CO2 सामग्री ≥500mg/m2 वाला मध्यम | पानी, गैस और तेल |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||
| वर्ग | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||
| 300 | 7.7 | 5.6 | 5.6 | 0.6 | ||||
उत्पाद की विशेषताएंः
1प्रवाह प्रतिरोध छोटा होता है, और गैर-संकुचन पाइपों का प्रवाह प्रतिरोध छोटे पाइपों के समान होता है।
2एक गाइड छेद के साथ फ्लैट गेट वाल्व पाइपलाइन पर स्थापित किया जा सकता है और पाइप क्लीनर से सीधे साफ भी किया जा सकता है।
दो वाल्व सीट सतहों पर गेट के फिसलने के कारण, फ्लैट गेट वाल्व तरल पदार्थ निलंबित कणों वाले मीडिया के लिए उपयुक्त हो सकता है।
