उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: Y43X-JGPV
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD29.9/Set - 299.9/Set
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
मानक या गैर मानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद का कार्य: |
दबाव में कमी |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
सामान्य दबाव |
शक्ति: |
हाइड्रोलिक |
विनिर्माण शिल्प: |
ढलाई |
परीक्षण मानक: |
मजबूती और सीलिंग परीक्षण |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
आनुपातिक दबाव कम करने वाला वाल्व |
मानक या गैर मानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद का कार्य: |
दबाव में कमी |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
सामान्य दबाव |
शक्ति: |
हाइड्रोलिक |
विनिर्माण शिल्प: |
ढलाई |
परीक्षण मानक: |
मजबूती और सीलिंग परीक्षण |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
आनुपातिक दबाव कम करने वाला वाल्व |

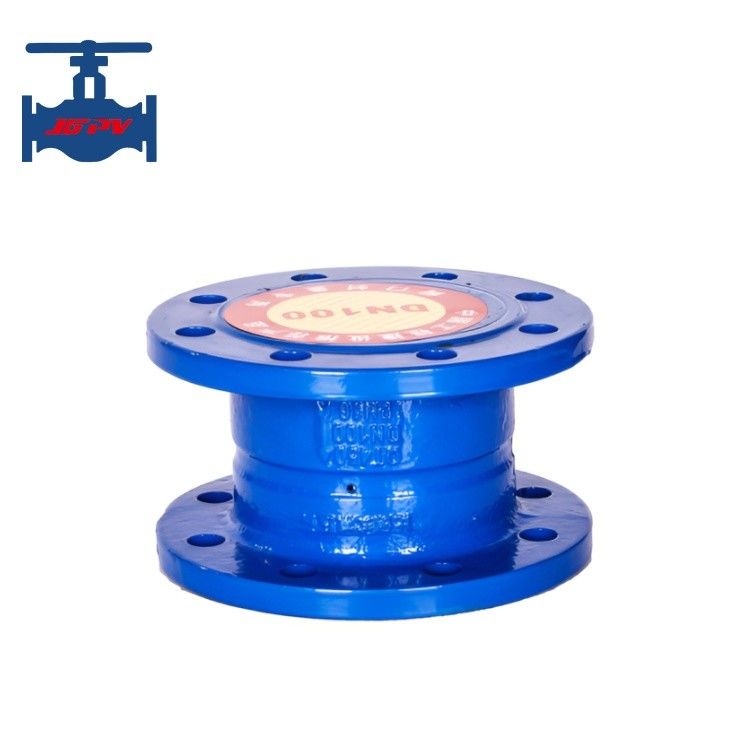

लचीला लोहे के फ्लैंज कनेक्शन आनुपातिक दबाव घटाने वाला वाल्व
उत्पाद का परिचयः
The Y43X series proportional pressure reducing valve utilizes the pressure difference generated by different load areas on both ends of the piston inside the valve body to change the pressure after the valveयह एक सुंदर उपस्थिति, विश्वसनीय गुणवत्ता, सटीक दबाव घटाने अनुपात, स्थिर संचालन, उच्च लागू तापमान, लंबी सेवा जीवन है,और गतिशील दबाव और स्थैतिक दबाव दोनों को कम कर सकता हैयह क्षैतिज और ऊर्ध्वाधर रूप से स्थापित किया जा सकता है। आनुपातिक दबाव घटाने वाले वाल्व का दबाव घटाने वाला अनुपात 2:1, 3:1, 4:1, 3:2, 5:2विशेष अनुपात वाले दबाव घटाने वाले वाल्वों को भी आवश्यकताओं के अनुसार डिजाइन किया जा सकता है।
इनपुट दबाव P1 की क्रिया के तहत Y43X आनुपातिक दबाव घटाने वाला वाल्व फ्लोटिंग पिस्टन को खोलता है और माध्यम से गुजरता है।पिस्टन के दोनों छोरों पर विभिन्न क्रॉस-सेक्शनल क्षेत्रों के कारण दबाव का अंतर वाल्व के पीछे के दबाव को बदल देता है, जिसका अर्थ है कि पाइपलाइन में दबाव के मामले में पिस्टन के दोनों छोरों पर क्षेत्रफल अनुपात वाल्व से पहले और बाद के दबाव अनुपात का गठन करता है।कोई फर्क नहीं पड़ता कि वाल्व के सामने दबाव कैसे बदलता है, वाल्व के पीछे स्थिर दबाव और गतिशील दबाव को संबंधित दबाव मूल्य के अनुपात में कम किया जा सकता है।वाल्वों की इस श्रृंखला का व्यापक रूप से पाइपलाइन प्रणालियों में इस्तेमाल किया जा सकता है कि दबाव में कमी की आवश्यकता है, जैसे कि उत्पादन और घरेलू जल आपूर्ति, अग्नि जल आपूर्ति और उच्च वृद्धि भवन जल आपूर्ति।
उत्पाद का तकनीकी पैरामीटर:
| मॉडल संख्या | Y43X-16Q | |
| नाममात्र दबाव | 1.6 एमपीए | |
| पोर्ट का आकार | DN40-DN200 | |
| शक्ति परीक्षण | 2.4MPa | |
| सीलिंग परीक्षण | 1.76 एमपीए | |
| शरीर सामग्री | दुबला लोहा | |
| आंतरिक भाग | स्टेनलेस स्टील | |
| मध्यम आवेदन | पानी | |
| कार्य तापमान | ≤ 80°C | |
| दबाव विचलन | ≤ 8% | |
| न्यूनतम खोलने का दबाव | 2:1 | 0.2MPa |
| 3:1 | 0.3MPa | |
| कनेक्शन का तरीका | फ्लैंज और पेंच कनेक्शन | |
उत्पाद की विशेषताएंः
1आनुपातिक दबाव घटाने वाले वाल्व को हाइड्रोलिक सिद्धांतों का उपयोग करके नियंत्रित और समायोजित किया जाता है, जिसमें छोटी मात्रा, हल्का वजन, सरल संरचना और सुविधाजनक स्थापना और रखरखाव होता है।
2सटीक दबाव घटाने का अनुपात और उच्च यातायात प्रवाह।
3दबाव घटाने की क्रिया विश्वसनीय है, जिससे गतिशील दबाव और स्थैतिक दबाव दोनों कम होते हैं।
4बिना शोर और कंपन के सुचारू संचालन।
