उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: YG43H-JGPV
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 10 सेट
मूल्य: USD169.9/Set to USD799.9/Set
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: एक हफ्ता
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 500 सेट
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
मध्यम प्रकार: |
भाप |
कार्य तापमान: |
सामान्य एवं उच्च तापमान |
दबाव का प्रयोग: |
कम दबाव |
संरचना: |
पिस्टन प्रकार |
विनिर्माण शिल्प: |
ढलाई |
पोर्ट आकार: |
1/2 "- 4" |
परीक्षण मानक: |
शक्ति परीक्षण और सीलिंग परीक्षण और ग्राहक की आवश्यकता |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
दाब को कम करने वाला वाल्व |
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
मध्यम प्रकार: |
भाप |
कार्य तापमान: |
सामान्य एवं उच्च तापमान |
दबाव का प्रयोग: |
कम दबाव |
संरचना: |
पिस्टन प्रकार |
विनिर्माण शिल्प: |
ढलाई |
पोर्ट आकार: |
1/2 "- 4" |
परीक्षण मानक: |
शक्ति परीक्षण और सीलिंग परीक्षण और ग्राहक की आवश्यकता |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
दाब को कम करने वाला वाल्व |

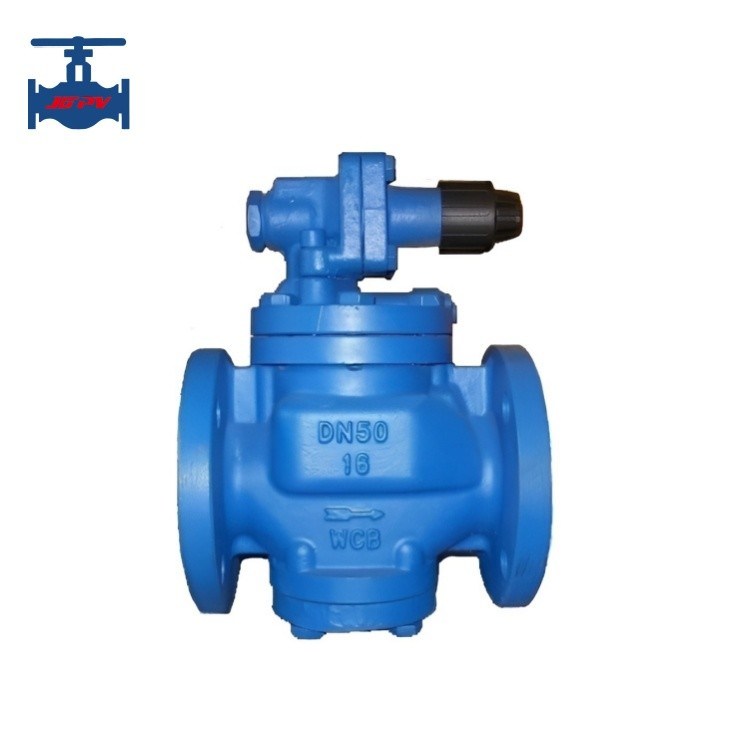

दबाव घटाने वाले वाल्वों की YG43H श्रृंखला पायलट पिस्टन दबाव घटाने वाले वाल्व से संबंधित है। इसमें दो भाग होते हैंः मुख्य वाल्व और पायलट वाल्व।मुख्य वाल्व मुख्य रूप से वाल्व सीट से बना है, मुख्य वाल्व डिस्क, पिस्टन, स्प्रिंग और अन्य भागों.
पायलट वाल्व मुख्य रूप से वाल्व सीट, वाल्व डिस्क, डायफ्राम, स्प्रिंग, विनियमन स्प्रिंग और अन्य भागों से बना है।
आउटलेट दबाव को सेट करने के लिए स्प्रिंग दबाव को समायोजित करके और आउटलेट दबाव परिवर्तन को महसूस करने के लिए एक डायफ्राम का उपयोग करके,खोलने और पिस्टन ड्राइव करने के लिए पायलट वाल्व को बंद करने और मुख्य वाल्व थ्रॉटल स्थिति पर ओवर-वर्तमान क्षेत्र के आकार को समायोजित करके, दबाव में कमी और स्थिरता कार्य प्राप्त करने के लिए।
| नाममात्र दबाव (एमपीए) | 1.0 | 1.6 |
| शक्ति परीक्षण दबाव (Mpa) * | 1.5 | 2.4 |
| सील परीक्षण दबाव (एमपीए) | 1.0 | 1.6 |
| अधिकतम इनलेट पोर्ट दबाव (एमपीए) | 1.0 | 1.6 |
| आउटलेट दबाव सीमा (एमपीए) | 0.04-0.6 | 0.04-1.0 |
| दबाव विशेषता विचलन मानक | GB12246-1989 | |
| प्रवाह विशेषता विचलन मानक | GB12246-1989 | |
| दबाव अंतर (एमपीए) | 0.05 | 0.07 |
| रिसाव दर मानक | GB12245-1989 | |
2कच्चे माल का मानक:
| भाग का नाम | कच्चा माल |
| शरीर, हुड और नीचे कवर | डब्ल्यूसीबी |
| सीट और डिस्क | 2Cr13 |
| सिलेंडर लाइनर और पिस्टन | कांस्य |
| डायफ्राम | PH15-7Mo |
| पिस्टन रिंग | पीपीएल |
| गाइड वाल्व सीट और डिस्क | 2Cr13 |
| मुख्य वाल्व स्प्रिंग | 50CrVA |
| गाइड वाल्व स्प्रिंग | 50CrVA |
| वसंत को समायोजित करना | 60Si2Mn |
सामान्य दबाव घटाने वाले वाल्व उत्पाद के साथ, उत्पादों की YG43H श्रृंखला में पिस्टन क्षेत्र को बढ़ाने, थ्रॉटलिंग संरचना को बदलने सहित निम्नलिखित सुधार किए गए हैं,सीलिंग के रूप को बदलना, और पायलट वाल्व संरचना में सुधार और स्प्रिंग के रूप को समायोजित करने से निम्नलिखित पहलुओं में वाल्व के प्रदर्शन में काफी सुधार हुआ।
1. आउटलेट दबाव परिवर्तनों की पहचान की दक्षता में सुधार, संवेदनशीलता में वृद्धि, और अपस्ट्रीम दबाव परिवर्तनों, प्रवाह दर परिवर्तनों और अन्य कारकों के कारण दबाव विचलन में काफी कमी।
2- सुव्यवस्थित वितरण और शोर में कमी।
3सीलिंग सतह की संरचना में सुधार और सीलिंग सतह के जीवनकाल में वृद्धि।
यह उत्पाद मुख्य रूप से भाप पाइपलाइनों के लिए प्रयोग किया जाता है, जो कि इनपुट दबाव और प्रवाह दर में बड़े बदलाव वाले भाप पाइपलाइनों के लिए उपयुक्त है।
