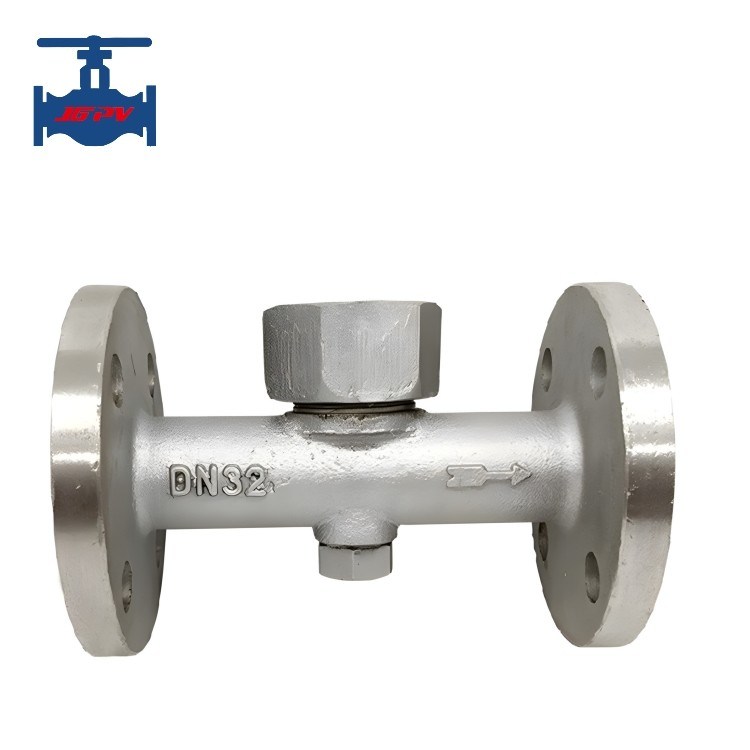

स्टीम पाइपलाइन के उपयोग के लिए एएसटीएम ए 216-डब्ल्यूसीबी थर्मोडायनामिक प्रकार का भाप जाल

उत्पाद का परिचयः

थर्मोडायनामिक स्टीम ट्रैप वर्तमान में थर्मल सिस्टम उपकरणों में सबसे अधिक इस्तेमाल किया जाने वाला प्रकार का ड्रेन वाल्व है। इसके छोटे आकार, हल्के वजन, बड़ी निकासी क्षमता,और आसान स्थापना और रखरखाव.

थर्मोडायनामिक स्टीम ट्रैप वाल्व में मुख्य रूप से वाल्व बॉडी, वाल्व कवर, वाल्व डिस्क, एयर आइसोलेशन (अलगाव) कवर, फिल्टर स्क्रीन और फिल्टर धारक शामिल हैं।एक थर्मोडायनामिक भाप जाल का एकमात्र कार्य घटक वाल्व प्लेट हैइसके संचालन का सिद्धांत बर्नौली के नियम और भाप और संघनित जल की भौतिक विशेषताओं पर आधारित है।वाल्व प्लेट पर कार्य करने वाले गतिशील और स्थैतिक दबावों को वाल्व प्लेट को खोलने और बंद करने के लिए बदला जाता है.

उत्पाद घटक और प्रदर्शनः

उत्पाद आवेदन:

1लाभ:

- सरल और कॉम्पैक्ट संरचनाः हल्का वजन, केवल एक स्थानांतरित वाल्व प्लेट के साथ, रखरखाव में आसान, और पाइपलाइन से इसे हटाए बिना मरम्मत की जा सकती है।
- व्यापक रूप से लागूः उच्च दबाव और अति गर्म भाप के लिए इस्तेमाल किया जा सकता है, पानी के हथौड़े और कंपन के लिए प्रतिरोधी, स्टेनलेस स्टील संरचना संघनक पानी के संक्षारण के लिए प्रतिरोधी।
- अच्छा ऊर्जा बचत प्रभावः यह भाप के प्रत्यक्ष निर्वहन को रोक सकता है, भाप प्रणाली में गर्मी रूपांतरण को बचा सकता है, और ऊर्जा बचत लक्ष्यों को प्राप्त कर सकता है।
- आसान स्थापना: स्थापना विधि सीमित नहीं है और इसे पानी के टैंक या भंडारण टैंक के निर्माण की आवश्यकता के बिना स्वतंत्र रूप से स्थापित किया जा सकता है, जिससे सिविल इंजीनियरिंग निवेश की बचत होती है।
- लंबे समय तक सेवा जीवनः आंतरिक प्रमुख घटक स्टेनलेस स्टील और अन्य सामग्रियों से बने होते हैं, जो संक्षारण प्रतिरोधी होते हैं। सेवा जीवन को बढ़ाने के लिए वसंत बल को आवश्यकतानुसार समायोजित किया जा सकता है।
- स्थिर और विश्वसनीय संचालन: मुख्य घटकों में हस्तक्षेप विरोधी क्षमता, उच्च स्थिरता, कम दोष और ऑनलाइन रखरखाव प्राप्त कर सकते हैं।
- अच्छा पर्यावरण प्रदर्शन: बाहरी ऊर्जा की कोई आवश्यकता नहीं, कोई प्रदूषण उत्सर्जन नहीं, और पर्यावरण के लिए कोई द्वितीयक प्रदूषण नहीं।


2. नुकसान:

- बड़े भाप अपशिष्टः कार्य शक्ति भाप से आती है, और कुछ मात्रा में भाप अपशिष्ट होता है।
- जोर से शोरः यह काम के दौरान शोर पैदा करता है और उच्च शोर आवश्यकताओं वाले स्थानों के लिए उपयुक्त नहीं है, लेकिन शोर को कम करने के लिए एक साउफलर स्थापित किया जा सकता है।
- अपेक्षाकृत कम सेवा जीवनः वाल्व डिस्क अक्सर काम करता है और इसका सेवा जीवन छोटा होता है।
- कार्य दबाव सीमा सीमित हैः यह कम दबाव अंतर के तहत काम नहीं कर सकता है, इनलेट दबाव आम तौर पर 0.25 बार g से कम नहीं है,और बैक प्रेशर इनपुट प्रेशर का 80% से अधिक नहीं हो सकता है.
- स्टार्टअप चरण के दौरान, सीमाएं हो सकती हैंः यदि इनलेट दबाव तेजी से बढ़ता है और वायु प्रवाह की दर बहुत तेज है, तो वायु प्रतिरोध बन सकता है।यह समानांतर में एक थर्मल स्थैतिक निकास वाल्व स्थापित करने के लिए आवश्यक है या एक अंतर्निहित विरोधी हवा प्रतिरोध डिस्क के साथ एक नाली वाल्व चुनें.


संक्षेप में, थर्मल पावर ड्रेन वाल्वों के सरल संरचना, आसान रखरखाव और व्यापक अनुप्रयोग के फायदे हैं। हालांकि, उनके पास भाप अपशिष्ट और उच्च शोर जैसे नुकसान भी हैं।इनका उपयोग करते समय, विशेष कार्य परिस्थितियों और जरूरतों पर व्यापक रूप से विचार करना आवश्यक है।
