उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 100 पीसी
आवेदन पत्र:: |
सामान्य |
मध्यम प्रकार:: |
पानी, भाप और तेल आदि। |
मानक या गैर-मानक:: |
मानक |
प्रवाह रास्ता:: |
दो तरह का |
सक्रियण:: |
मैनुअल, इलेक्ट्रिक, वायवीय, स्वचालित |
सीलिंग प्रदर्शन:: |
सील |
काम करने का तापमान:: |
सामान्य तापमान और उच्च तापमान |
दबाव आवेदन:: |
सामान्य दबाव |
गुणवत्ता वारंटी:: |
18 महीने |
माउन्टिंग का प्रकार:: |
सीधा माउंट |
आवेदन पत्र:: |
सामान्य |
मध्यम प्रकार:: |
पानी, भाप और तेल आदि। |
मानक या गैर-मानक:: |
मानक |
प्रवाह रास्ता:: |
दो तरह का |
सक्रियण:: |
मैनुअल, इलेक्ट्रिक, वायवीय, स्वचालित |
सीलिंग प्रदर्शन:: |
सील |
काम करने का तापमान:: |
सामान्य तापमान और उच्च तापमान |
दबाव आवेदन:: |
सामान्य दबाव |
गुणवत्ता वारंटी:: |
18 महीने |
माउन्टिंग का प्रकार:: |
सीधा माउंट |
हाइलाइट करें: वेल्डेड बॉल वाल्व
उत्पाद का परिचयः

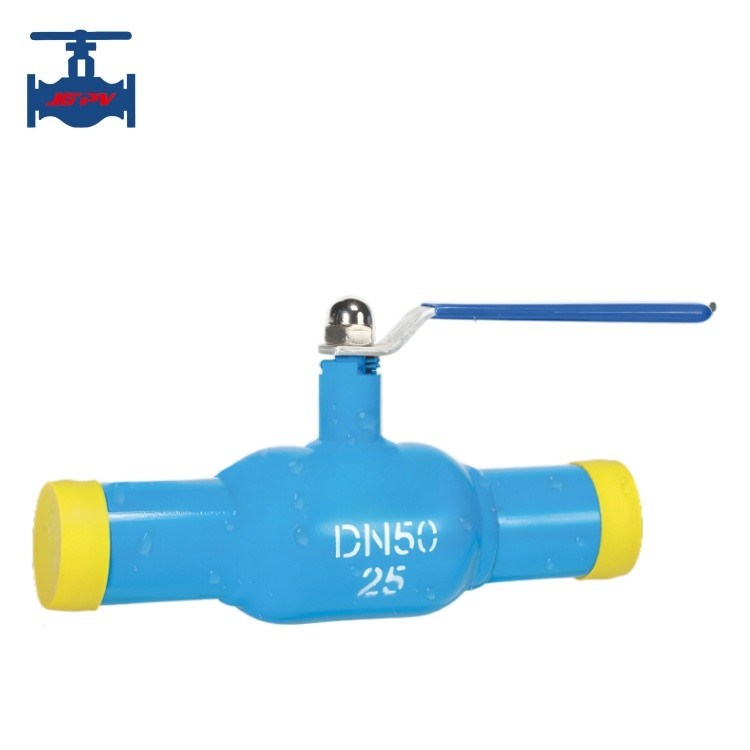

वेल्डेड बॉल वाल्व एक अभिन्न वेल्डेड बॉल वाल्व है जो कार्बन स्टील सीमलेस स्टील पाइपों को दबाने से बनता है।
स्टेम AISI303 स्टेनलेस स्टील से बना है, और गेंद AISI304 स्टेनलेस स्टील से बना है, जो ठीक से संसाधित और
उत्कृष्ट सील प्रदर्शन और संक्षारण प्रतिरोध के लिए जमीन। सील कार्बन प्रबलित पीटीएफई को अपनाता है
झुकावदार लोचदार सीलिंग रिंग जो गोलाकार सतह पर नकारात्मक दबाव डालती है, सीलिंग में शून्य रिसाव प्राप्त करती है और
लंबे समय तक सेवा जीवन वेल्डेड गेंद वाल्व उपयोगकर्ताओं के लिए कई कनेक्शन विधियों का चयन करने के लिए प्रदान करता है, जैसे वेल्डिंग,
यह ट्रांसमिशन संरचनाओं जैसे हैंडल, टरबाइन, वायवीय और विद्युत के संचालन को अपना सकता है,
लचीला और हल्के स्विचिंग के साथ।
उत्पाद के तकनीकी मापदंडः
|
नाममात्र व्यास DN(मिमी) |
15~100 |
|
|
नाममात्र दबावपीएन (एमपीए) |
1.6 |
|
|
परीक्षण दबाव(एमपीए) |
शक्ति (पानी) |
2.4 |
|
बंद करो (पानी) |
1.76 |
|
|
मुख्य घटक |
शरीर |
WCB/CF8/CF8M |
|
वाल्व गेंद |
स्टेनलेस स्टील/कार्बन स्टील |
|
|
सीट |
पीटीएफई |
|
|
पैकिंग |
नरम ग्रेफाइट |
|
|
शाफ्ट |
2Cr13 |
|
|
हैंडल |
दुबला लोहा |
|
|
कार्य तापमान |
≤150°C |
|
|
मध्यम उपयुक्त |
पानी, तेल, भाप |
|
उत्पाद की विशेषताएंः
1.वेल्डेड गेंद वाल्व शरीर सभी वेल्डेड संरचना का उपयोग करता है, वहाँ बाहरी रिसाव जैसे घटना नहीं होगी, वाल्व संरचना अधिक कॉम्पैक्ट, आसान स्थापना है।
2.कम ऑपरेटिंग टॉर्कः वाल्व में स्व-चिकित्सीय समर्थन पीटीएफई धातु कॉलर, कम घर्षण टॉर्क है, ताकि यह सुनिश्चित किया जा सके कि वाल्व कम टॉर्क की स्थिति में काम करे।
3.डबल ब्लॉक और बहिष्करण समारोह (DBB): बंद स्थिति में वाल्व के दोनों पक्षों और एक ही समय में दबाव में गेंद, माध्यम (पानी,गैस या तेल आदि) से निकासी वाल्व के निर्वहन.
4.डबल पिस्टन प्रभाव सीट संरचना डिजाइनः दबाव सील की कार्रवाई के तहत सीट के दोनों पक्षों (डबल पिस्टन प्रभाव) डबल सील सीट डिजाइन विशेषताएं,एक बार अपस्ट्रीम सीट क्षतिग्रस्त है और रिसाव, वाल्व गुहा में नीचे की ओर मध्यम दबाव, गोलाकार संपर्क में सीट, नीचे की ओर सीट सील कर सकते हैं।
5.विश्वसनीय बैठने की संरचना, फ्लोटिंग सीट की संरचना, सीट स्वतंत्र रूप से वाल्व के केंद्र-लाइन के साथ तैर सकती है, दो-तरफा वाल्व सील के लिए, कम दबाव की स्थिति में,वसंत भार के बाद सीट के माध्यम से प्रारंभिक सील प्राप्त किया गया था, पाइपलाइन दबाव की वृद्धि के साथ, सीट की अंगूठी के बाद वसंत बल द्वारा पूरक, गेंद सीट के साथ निकट संपर्क रखने के लिए, विश्वसनीय सील प्रभाव,सीट सीलिंग संयुक्त सीलिंग संरचना को अपनाता है, प्राथमिक सील प्रभावी ढंग से सील सतह के ठोस कणों को क्षतिग्रस्त होने से रोक सकती है, माध्यमिक सील रबर रिंग सील है, ¥ शून्य ¥ लीक वाल्व सील आवश्यकताओं को प्राप्त करने की गारंटी दे सकती है,संचालन की स्थिति के अनुसार, सीट को पॉलिमर इंजीनियरिंग प्लास्टिक सील में एम्बेडेड किया जा सकता है।
