उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1set
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
Delivery Time: 14 days
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 100 पीसी
Application:: |
General |
मध्यम प्रकार:: |
जल, भाप और तेल आदि। |
माउन्टिंग का प्रकार:: |
सीधा माउंट |
मानक या गैर-मानक:: |
मानक |
प्रवाह रास्ता:: |
दो तरफा |
सक्रियण:: |
मैनुअल, इलेक्ट्रिक, वायवीय, स्वचालित |
सीलिंग प्रदर्शन:: |
सील |
वर्किंग टेम्परेचर:: |
सामान्य तापमान और उच्च तापमान |
Pressure Application:: |
Normal Pressure |
गुणवत्ता वारंटी:: |
18 महीने |
Application:: |
General |
मध्यम प्रकार:: |
जल, भाप और तेल आदि। |
माउन्टिंग का प्रकार:: |
सीधा माउंट |
मानक या गैर-मानक:: |
मानक |
प्रवाह रास्ता:: |
दो तरफा |
सक्रियण:: |
मैनुअल, इलेक्ट्रिक, वायवीय, स्वचालित |
सीलिंग प्रदर्शन:: |
सील |
वर्किंग टेम्परेचर:: |
सामान्य तापमान और उच्च तापमान |
Pressure Application:: |
Normal Pressure |
गुणवत्ता वारंटी:: |
18 महीने |
हाइलाइट करें:वेल्डेड बॉल वाल्व

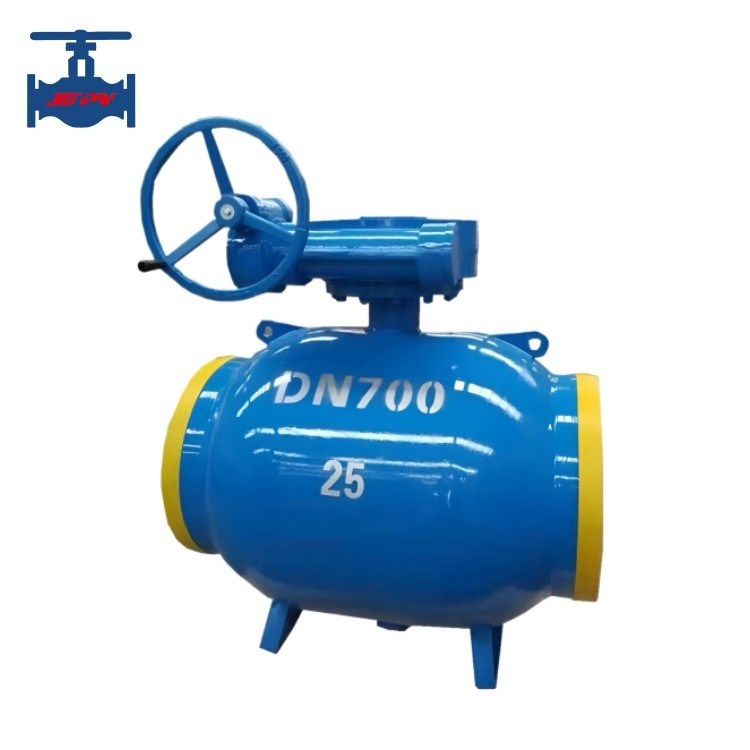

उत्पाद का परिचयः
पूर्ण वेल्डेड बॉल वाल्व, जिनका व्यापक रूप से शहरी गैस, केंद्रीय ताप, प्राकृतिक गैस पाइपलाइन और दबाव विनियमन स्टेशन के भूमिगत पाइपलाइनों में उपयोग किया जाता है।निरंतर अनुसंधान और नवाचार के माध्यम से, और उत्पाद की गुणवत्ता में सुधार। इसने 30 से अधिक देशों का विश्वास और प्रशंसा प्राप्त की है।पूर्ण वेल्डेड गेंद वाल्व, वाल्व की समग्र संरचना के कारण पूर्ण वेल्डिंग प्रक्रिया की संरचना को अपनाता है, ताकि सील के अंदर और बाहर वाल्व में काफी सुधार किया जा सके,क्योंकि पाइप या A105 फोर्जिंग के लिए वाल्व, शरीर को स्वयं बिल्कुल शून्य रेत छेद किया, कोई शरीर रिसाव, आदि नहीं होगा, न केवल परियोजना निर्माण की लागत को कम, भी समय की बचत।
उत्पाद के तकनीकी मापदंडः
|
नाममात्र व्यास DN (मिमी) |
15~500 |
|
|
नाममात्र दबाव पीएन (एमपीए) |
1.6 |
|
|
परीक्षण दबाव (एमपीए) |
शक्ति (पानी) |
2.4 |
|
बंद करो (पानी) |
1.76 |
|
|
मुख्य घटक |
शरीर |
WCB/CF8/CF8M |
|
वाल्व गेंद |
स्टेनलेस स्टील/कार्बन स्टील |
|
|
सीट |
पीटीएफई |
|
|
पैकिंग |
नरम ग्रेफाइट |
|
|
शाफ्ट |
2Cr13 |
|
|
हैंडल |
दुबला लोहा |
|
|
कार्य तापमान |
≤ 150°C |
|
|
मध्यम उपयुक्त |
पानी, तेल, भाप |
|
उत्पाद की विशेषताएंः
1.शरीर सभी वेल्डेड संरचना का उपयोग करता है, बाहरी रिसाव जैसी घटना नहीं होगी, वाल्व संरचना अधिक कॉम्पैक्ट है, स्थापना आसान है।
2.कम संचालन टोक़ः वाल्व स्व-चिकन समर्थन पीटीएफई धातु कॉलर, छोटे घर्षण टोक़ को अपनाता है, ताकि यह सुनिश्चित हो सके कि वाल्व कम टोक़ की स्थिति में काम करे।
3.डबल ब्लॉक और बहिष्करण कार्य (डीबीबी): एक ही समय में क्लॉड स्थिति में वाल्व के दोनों पक्षों और बॉलंडर दबाव,निकासी वाल्व के निर्वहन से मध्यम (गैस या तरल) के बॉडील्यूमेन.
4.डबल पिस्टन प्रभाव सीट संरचना डिजाइनः दोनों तरफ सीट के दबाव सील के प्रभाव के तहत। डबल पिस्टन प्रभाव। डबल सील सीट डिजाइनविशेषताओंःएक बार अपस्ट्रीम सीट क्षतिग्रस्त और रिसाव है, वाल्व गुहा में नीचे की ओर मध्यम दबाव, सीट को गोले के निकट संपर्क में ला सकता है।
5विश्वसनीय बैठने की संरचनाः फ्लोटिंग सीट की संरचना, सीट को वाल्व के केंद्र के साथ स्वतंत्र रूप से तैरने दिया जा सकता है।वसंत भार के बाद सीट के माध्यम से प्रारंभिक सील प्राप्त किया गया थापाइपलाइन के दबाव में वृद्धि के साथ, सीट की अंगूठी के बाद स्प्रिंग बल द्वारा पूरक, गेंद सीट के साथ निकट संपर्क बनाए रखने के लिए, विश्वसनीय सील प्रभाव।सीट सीलिंग संयुक्त सीलिंग संरचना को अपनाता है, प्राथमिक सीलिंग प्रभावी रूप से सीलिंग सतह के ठोस कणों को क्षतिग्रस्त होने से रोक सकती है,सेकेंडरी सीलिंग रबर रिंग सील, "शून्य" लीक वाल्वसीलिंग आवश्यकताओं को प्राप्त करने की गारंटी दे सकती है।ऑपरेशन की स्थिति के अनुसार, सीट को पॉलिमर इंजीनियरिंग प्लास्टिक सील में एम्बेड किया जा सकता है।
6आपातकालीन सीट सील प्रणालीः वाल्व सीट एक आपातकालीन सील प्रणाली है, जब वहाँ एक निशान रिसाव था, तो सील सतह क्षतिग्रस्त हो जाती है,सहायक सील जब पाइपलाइनवॉल्व पर दबाव के साथ सील सतह सील इंजेक्शन, एक अस्थायी सहायक सील जब ट्रांसमिशन माध्यम में ठोस वस्तुओं की एक छोटी मात्रा होती है, सील की सतह की रक्षा या ऑपरेशन को कम करने के लिए,क्लीनर या स्नेहक इंजेक्शन प्रणाली द्वारा इंजेक्ट किया जा सकता हैएक ही समय में डिजाइन के नीचे के वाल्व पर एक चेक वाल्व में आवश्यक सफाई और स्नेहन उपचार करने के लिए सील सतह,सुनिश्चित करें कि मीडिया स्थिति से रिसाव नहीं करता.
