मानक कास्ट आयरन ग्लोब वाल्व Flanged कट ऑफ वाल्व DN15-DN600 पोर्ट आकार और 18 महीने की वारंटी के साथ

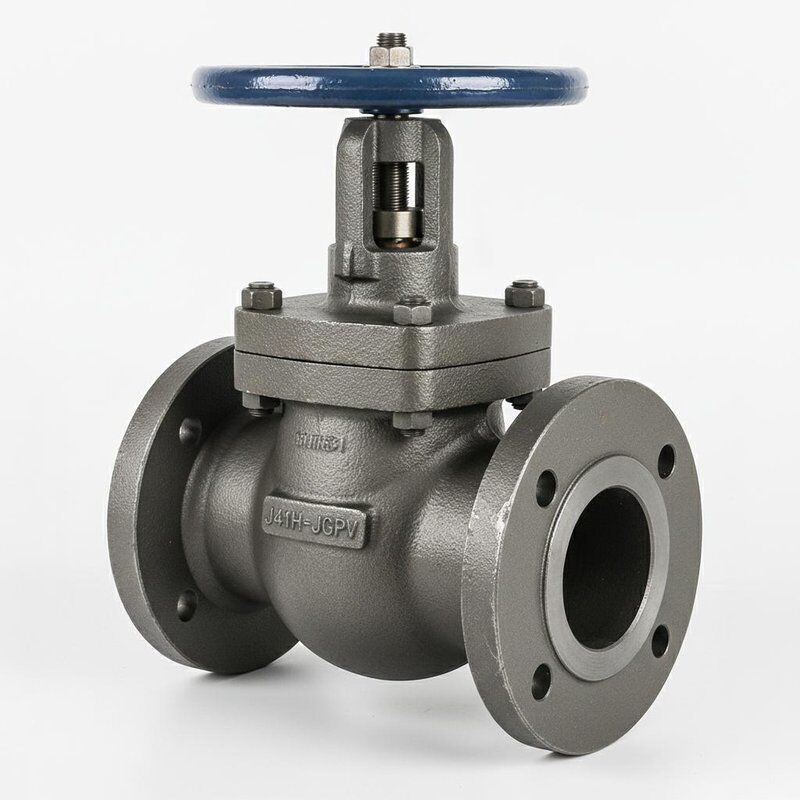

पानी, भाप और तेल पाइपलाइन अनुप्रयोगों के लिए कास्ट स्टील WCB फ्लैंज्ड ग्लोब वाल्व

ग्लोब वाल्व, जिन्हें कट-ऑफ वाल्व के रूप में भी जाना जाता है, जबरन सीलिंग वाल्व श्रेणी से संबंधित हैं। ग्लोब वाल्व की स्टेम अक्ष वाल्व सीट की सीलिंग सतह के लंबवत होती है, जो स्पूल को ऊपर और नीचे चलाकर संचालित होती है। खोलने और बंद करने वाला घटक एक प्लग के आकार की डिस्क है जो एक समतल या शंकु सतह के विरुद्ध सील करती है, जो सीट की केंद्र रेखा के साथ रैखिक रूप से चलती है।

जब वाल्व बंद होता है, तो सीलिंग सतह को रिसाव को रोकने के लिए डिस्क पर दबाव डालना पड़ता है। जब खोला जाता है, तो वाल्व डिस्क की खोलने की ऊंचाई नाममात्र व्यास का 25% से 30% होती है। जब प्रवाह अधिकतम तक पहुंच जाता है, तो वाल्व पूरी तरह से खुला होता है, जिसमें पूरी तरह से खुली स्थिति वाल्व डिस्क स्ट्रोक द्वारा निर्धारित होती है।

ग्लोब वाल्व में अपेक्षाकृत छोटे खुले/बंद स्ट्रोक चक्र होते हैं जिनमें विश्वसनीय कट-ऑफ कार्यक्षमता होती है। वाल्व सीट के उद्घाटन और डिस्क स्ट्रोक के बीच आनुपातिक संबंध उन्हें अधिकांश मीडिया प्रवाह प्रणालियों में प्रवाह विनियमन के लिए आदर्श बनाता है। पेट्रोकेमिकल, बिजली, धातु विज्ञान, शहरी निर्माण और रासायनिक उद्योगों की जरूरतों को पूरा करने के लिए विभिन्न विन्यासों में उपलब्ध है।

• गेट वाल्व की तुलना में सरल संरचना जिसमें वाल्व बॉडी और डिस्क पर केवल एक सीलिंग सतह होती है, उत्कृष्ट निर्माण तकनीक और आसान रखरखाव प्रदान करती है
• गेट वाल्व की तुलना में अपेक्षाकृत कॉम्पैक्ट ऊंचाई के साथ पूर्ण बंद प्रक्रिया के दौरान छोटी डिस्क यात्रा
• संचालन के दौरान छोटी उद्घाटन ऊंचाई (आमतौर पर वाल्व सीट चैनल व्यास का 1/4) विश्वसनीय कटिंग क्रिया और आसान प्रवाह विनियमन के साथ
• खुली स्थिति में सीट और डिस्क सीलिंग सतहों के बीच कोई संपर्क नहीं होने के साथ विस्तारित सेवा जीवन, घर्षण और खरोंच को कम करता है
• एकल-दिशात्मक मीडिया प्रवाह जिसमें दिशात्मक स्थापना आवश्यकताएं और गेट वाल्व की तुलना में लंबी संरचनात्मक लंबाई होती है
• टेढ़े-मेढ़े प्रवाह पथ और महत्वपूर्ण द्रव प्रवाह प्रतिरोध के कारण उच्च उद्घाटन/बंद करने वाला टॉर्क जिसमें तीव्र संचालन चुनौतीपूर्ण होता है
• जब मीडिया वाल्व डिस्क के नीचे से प्रवेश करता है, तो परिचालन बल को स्टेम/पैकिंग घर्षण और माध्यम दबाव थ्रस्ट पर काबू पाना पड़ता है
• खोलने वाले बल से अधिक बंद करने वाला बल बड़े स्टेम व्यास की आवश्यकता होती है ताकि झुकने वाली विफलता को रोका जा सके
