उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: D371X-16Q
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: USD14.9/PC - USD69.9/PC
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
नाम: |
वर्म गियर एक्ट्यूएटर बटरफ्लाई वाल्व डक्टाइल आयरन |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मानक: |
एएनएसआई, एएसएमई, डीआईएन, जीबी |
मध्यम प्रकार: |
पानी, तेल |
विनिर्माण शिल्प: |
ढलाई |
प्रवाह की दिशा: |
दो रास्ते |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
कम दबाव |
पोर्ट आकार: |
डीएन40-डीएन300 |
परीक्षण मानक: |
शक्ति परीक्षण और सीलिंग परीक्षण और अन्य परीक्षण जो ग्राहकों को चाहिए |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
वर्म गियर एक्ट्यूएटर बटरफ्लाई वाल्व डक्टाइल आयरन |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मानक: |
एएनएसआई, एएसएमई, डीआईएन, जीबी |
मध्यम प्रकार: |
पानी, तेल |
विनिर्माण शिल्प: |
ढलाई |
प्रवाह की दिशा: |
दो रास्ते |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
कम दबाव |
पोर्ट आकार: |
डीएन40-डीएन300 |
परीक्षण मानक: |
शक्ति परीक्षण और सीलिंग परीक्षण और अन्य परीक्षण जो ग्राहकों को चाहिए |
गुणवत्ता वारंटी: |
18 महीने |

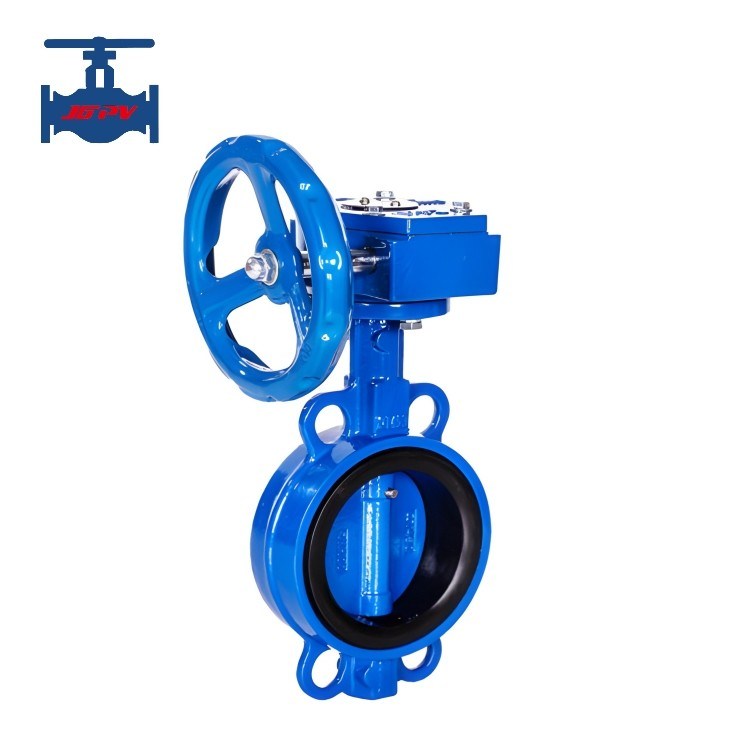

वर्म गियर एक्ट्यूएटर ड्राइव्ड डक्टिल आयरन वेफर टाइप कॉन्सेन्ट्रिक बटरफ्लाई वाल्व
उत्पाद का परिचयः
सामान्यतः नरम सील के साथ केंद्रित तितली वाल्व पाइपलाइन के लिए पसंदीदा पारंपरिक तितली वाल्व है। उपयोगिता मॉडल में सरल संरचना के फायदे हैं,छोटे प्रवाह प्रतिरोध गुणांक, लगभग सीधी प्रवाह विशेषताएं, और मलबे से मुक्त है, हल्के वजन में, स्थापित करने के लिए सुविधाजनक है, और ड्राइविंग टॉर्क में छोटा है।
एकाग्र तितली वाल्व विभिन्न प्रकार के एक्ट्यूएटर के साथ ऑपरेट किया जा सकता है, उपयोगकर्ता की आवश्यकताओं के अनुसार, या तो मैनुअल, इलेक्ट्रिक, वायवीय, या अन्य रूपों में,और कीड़ा गियर ऑपरेशन आसान संभाल के लिए बहुत नियमित प्रकार हैविभिन्न सामग्रियों का चयन किया जाता है और विभिन्न सामग्रियों के सील रिंग प्रदान किए जाते हैं।वाल्व विभिन्न मीडिया और काम की स्थिति के लिए लागू होता है और लागत और प्रदर्शन सबसे अच्छा मैच प्राप्त करने के लिए बनाता है.
नरम सील तितली वाल्व 120 डिग्री सेल्सियस से कम तापमान और 1.6 एमपीए से कम नाममात्र दबाव के लिए उपयुक्त है।भोजन, हीटिंग, गैस, नौवहन, जल ऊर्जा, धातु विज्ञान, ऊर्जा प्रणाली और वस्त्र,विशेष रूप से दो तरफा सील बॉक्स वाल्व निकायों के लिए उपयुक्त है जो आसानी से जंग हो जाते हैं।
उत्पाद के तकनीकी मापदंड:
| नाममात्र व्यास DN (मिमी) | 50~300 | |
| नाममात्र दबाव पीएन (एमपीए) | 1.6 | |
| परीक्षण दबाव (एमपीए) | शक्ति (पानी) | 2.4 |
| बंद करो (पानी) | 1.76 | |
| मुख्य घटक | वाल्व शरीर | QT450 |
| डिस्क | QT450, CF8, CF8M आदि | |
| सीट | ईपीडीएम, एनबीआर, पीटीएफई, विटन आदि | |
| धुरी | 2Cr13 | |
| कार्य तापमान | ≤ 120°C | |
| मध्यम उपयुक्त | पानी और तेल | |
| संबंध | वेफर का प्रकार | |
उत्पाद की विशेषताएंः
1संकुचित और पोर्टेबल, हटाने और रखरखाव के लिए आसान, और किसी भी स्थिति में स्थापित किया जा सकता है;
2इसकी प्रवाह विशेषता सीधी रेखा होती है और इसमें बहुत अच्छा विनियमन होता है।
3. सरल संरचना, कॉम्पैक्ट, छोटा ऑपरेटिंग टॉर्क और केवल 90 डिग्री घूर्णन द्वारा तेजी से खोलने;
4. आंतरिक रिसाव बिंदु पिन के बिना वाल्व रॉड के साथ वाल्व प्लेट को जोड़कर समाप्त किया जाता है;
5. वाल्व प्लेट का घेरा सील प्रदर्शन में सुधार और वाल्व के सेवा जीवन को लम्बा करने के लिए गेंद के रूप में बनाया गया है, और वाल्व को खोलने और बंद करने के बाद शून्य रिसाव है 50,000 बार दबाव में;6सील तत्व को बदला जा सकता है, और दो तरफा सील बॉक्स के लिए उपयुक्त है।
6. तितली डिस्क अनुरोध के रूप में चित्रित किया जा सकता है.
