उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: D71X-16Q
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: USD9.9/PC - USD49.9/PC
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
मानक या अमानक: |
मानक |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
प्रयोग: |
द्रव प्रवाह को नियंत्रित करें |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
कम दबाव |
मध्यम प्रकार: |
पानी, तेल |
डिस्क सामग्री: |
तन्य लौह, कच्चा इस्पात, स्टेनलेस स्टील |
सीलिंग प्रकार: |
नरम सील, ईपीडीएम, एनबीआर |
पोर्ट आकार: |
डीएन50-डीएन250 |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
केन्द्रित तितली वाल्व |
मानक या अमानक: |
मानक |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
प्रयोग: |
द्रव प्रवाह को नियंत्रित करें |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
कम दबाव |
मध्यम प्रकार: |
पानी, तेल |
डिस्क सामग्री: |
तन्य लौह, कच्चा इस्पात, स्टेनलेस स्टील |
सीलिंग प्रकार: |
नरम सील, ईपीडीएम, एनबीआर |
पोर्ट आकार: |
डीएन50-डीएन250 |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
केन्द्रित तितली वाल्व |

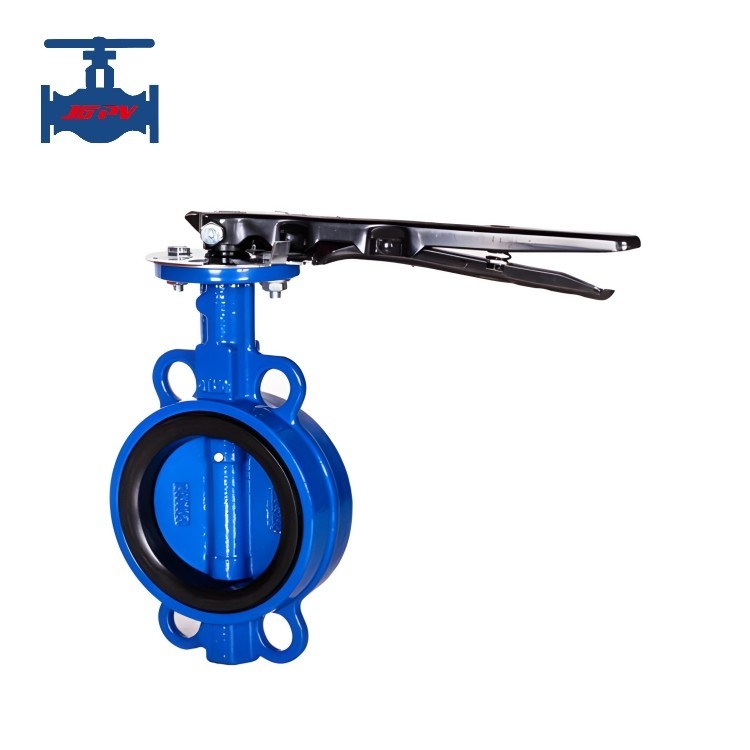

पानी के पाइपलाइन उपयोग के लिए नरम सील तितली वाल्व
उत्पाद का परिचयः
केंद्र रेखा तितली वाल्व (केंद्रित तितली वाल्व)
एक मध्य रेखा तितली वाल्व की संरचनात्मक विशेषता यह है कि वाल्व के स्टेम अक्ष, तितली प्लेट केंद्र, और शरीर केंद्र एक ही स्थिति में हैं। सरल संरचना और सुविधाजनक निर्माण।सामान्य रबर अस्तर तितली वाल्व इस श्रेणी से संबंधित है.
मध्य-लाइन नरम सील तितली वाल्व पाइपलाइन के लिए पसंदीदा पारंपरिक तितली वाल्व है। उपयोगिता मॉडल में सरल संरचना, छोटे प्रवाह प्रतिरोध गुणांक,लगभग सीधी प्रवाह विशेषताएं, और मलबे से मुक्त है, हल्के वजन में, स्थापित करने के लिए सुविधाजनक है, और ड्राइविंग टॉर्क में छोटा है। इस वाल्व का उपयोग मीडिया को काटने के लिए और उपयोग किए जाने वाले मीडिया के प्रवाह को विनियमित करने के लिए भी किया जा सकता है।इसके संचालित उपकरण उपयोगकर्ता की आवश्यकताओं के अनुसार बनाया जा सकता है, या तो मैनुअल, इलेक्ट्रिक, वायवीय या अन्य रूपों में। विभिन्न सामग्रियों का चयन किया जाता है और विभिन्न सामग्रियों के सील रिंग प्रदान किए जाते हैं।वाल्व विभिन्न मीडिया और काम की स्थिति के लिए लागू होता है और लागत और प्रदर्शन सबसे अच्छा मैच प्राप्त करने के लिए बनाता है.
नरम सील तितली वाल्व 120 डिग्री सेल्सियस से कम तापमान और 1.6 एमपीए से कम नाममात्र दबाव के लिए उपयुक्त है।भोजन, हीटिंग, गैस, नौवहन, जल ऊर्जा, धातु विज्ञान, ऊर्जा प्रणाली और वस्त्र,विशेष रूप से दो तरफा सील बॉक्स वाल्व निकायों के लिए उपयुक्त है जो आसानी से जंग हो जाते हैं।
उत्पाद के तकनीकी मापदंड:
| नाममात्र व्यास DN (मिमी) | 40 से 250 | |
| नाममात्र दबाव पीएन (एमपीए) | 1.0~1.6 | |
| परीक्षण दबाव (एमपीए) | शक्ति (पानी) | 1.5~24 |
| बंद करो (पानी) | 1.1~1.76 | |
| मुख्य घटक | वाल्व शरीर | QT450 |
| डिस्क | QT450 | |
| सीट | ईपीडीएम | |
| धुरी | 2Cr13 | |
| कार्य तापमान | ≤ 80°C | |
| मध्यम उपयुक्त | पानी और तेल | |
| संबंध | वेफर का प्रकार | |
उत्पाद की विशेषताएंः
1संकुचित और पोर्टेबल, हटाने और रखरखाव के लिए आसान, और किसी भी स्थिति में स्थापित किया जा सकता है;
2इसकी प्रवाह विशेषता सीधी रेखा होती है और इसमें बहुत अच्छा विनियमन होता है।
3. सरल संरचना, कॉम्पैक्ट, छोटा ऑपरेटिंग टॉर्क और केवल 90 डिग्री घूर्णन द्वारा तेजी से खोलने;
4. आंतरिक रिसाव बिंदु पिन के बिना वाल्व रॉड के साथ वाल्व प्लेट को जोड़कर समाप्त किया जाता है;
5. वाल्व प्लेट का घेरा सील प्रदर्शन में सुधार और वाल्व के सेवा जीवन को लम्बा करने के लिए गेंद के रूप में बनाया गया है, और वाल्व को खोलने और बंद करने के बाद शून्य रिसाव है 50,000 बार दबाव में;6सील तत्व को बदला जा सकता है, और दो तरफा सील बॉक्स के लिए उपयुक्त है।
6. तितली डिस्क अनुरोध के रूप में चित्रित किया जा सकता है.
7वाल्व फ्लैंज या वेफर हो सकता है।
8प्रेरणा हैंडल, वायवीय और विद्युत संचालित वाल्व हो सकती है।
•
