उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: क्यू941एफ-16सी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: USD119.9/Set to USD9999.9/Set
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
निर्माण: |
फ्लोट बॉल और फिक्स्ड बॉल |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
कम और मध्यम दबाव |
मध्यम अनुप्रयोग: |
पानी भाप और तेल |
पोर्ट आकार: |
डीएन15- डीएन1200 |
संबंध: |
वेल्डेबल और फ्लैंज कनेक्शन |
गुणवत्ता वारंटी: |
18 महीने |
परीक्षण मानक: |
शक्ति परीक्षण, सीलिंग परीक्षण और अन्य ग्राहक की जरूरतें |
नाम: |
फ्लैंज एंड बॉल वाल्व |
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
निर्माण: |
फ्लोट बॉल और फिक्स्ड बॉल |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
कम और मध्यम दबाव |
मध्यम अनुप्रयोग: |
पानी भाप और तेल |
पोर्ट आकार: |
डीएन15- डीएन1200 |
संबंध: |
वेल्डेबल और फ्लैंज कनेक्शन |
गुणवत्ता वारंटी: |
18 महीने |
परीक्षण मानक: |
शक्ति परीक्षण, सीलिंग परीक्षण और अन्य ग्राहक की जरूरतें |
नाम: |
फ्लैंज एंड बॉल वाल्व |

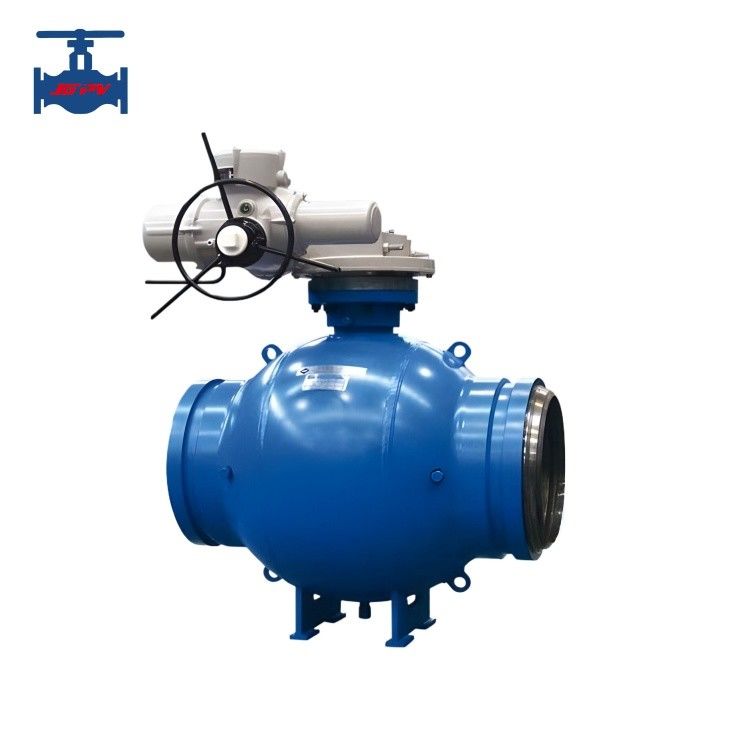

फोल्ड स्टील वेल्डिंग फ्लोट बॉल वाल्व और ट्र्यूनियन माउंट फिक्स्ड बॉल वाल्व
उत्पाद का परिचयः
वेल्डिंग बॉल वाल्व कार्बन स्टील सीमलेस स्टील पाइप से बने एक इंटीग्रल वेल्डिंग बॉल वाल्व है, जिसमें AISI303 स्टेनलेस स्टील से बने वाल्व का स्टेम और AISI304 स्टेनलेस स्टील से बने बॉल बॉडी है।यह बारीकी से संसाधित और पीसा जाता है, और उत्कृष्ट सीलिंग प्रदर्शन और संक्षारण प्रतिरोध है सीलिंग गोलाकार सतह पर नकारात्मक दबाव के साथ कार्बन प्रबलित पीटीएफई झुकाव लोचदार सीलिंग अंगूठी को अपनाता है,शून्य रिसाव और लंबी सेवा जीवन प्राप्त करनावेल्डिंग बॉल वाल्वों के लिए विभिन्न कनेक्शन विधियां हैं, जैसे वेल्डिंग, थ्रेडिंग, फ्लैंग्स, आदि, उपयोगकर्ताओं के लिए चुनने के लिए।ड्राइविंग विधियों को संचरण संरचनाओं जैसे हैंडल को अपना सकते हैं, टरबाइन, वायवीय, विद्युत आदि। स्विच लचीला और हल्का है।
वेल्डिंग बॉल वाल्व को विदेशी प्रौद्योगिकी को अवशोषित करके और इसे चीन की वास्तविक स्थिति के साथ जोड़कर विकसित किया गया है।यह एक एकीकृत वेल्डिंग प्रक्रिया को अपनाता है और घरेलू अंतर को भरने के लिए आयात को घरेलू उत्पादों से बदल देता है. व्यापक रूप से प्राकृतिक गैस, तेल, हीटिंग, रासायनिक और थर्मल पावर पाइपलाइन जैसे लंबी दूरी के पाइपलाइन क्षेत्रों में उपयोग किया जाता है, वेल्डेड गेंद वाल्व सीधे भूमिगत दफन किया जा सकता है,इंजीनियरिंग लागत को कम करने के लिए उच्च वाल्व कुओं का निर्माण करने की आवश्यकता के बिनावेल्डेड गेंद वाल्व सामान्य वाल्व संचालन के तहत 20 साल तक की वारंटी अवधि के साथ लंबे समय तक संचालित और उपयोग किया जा सकता है
उत्पाद के तकनीकी मापदंडः
| नाममात्र व्यास DN (मिमी) | DN15-DN1200 | |
| नाममात्र दबाव पीएन (एमपीए) | 1.6 - 4.0 | |
| परीक्षण दबाव (एमपीए) | शक्ति (पानी) | 2.4 - 6.0 |
| बंद करो (पानी) | 1.76 - 4.4 | |
| मुख्य घटक | वाल्व शरीर | फोर्ज स्टील |
| गेंद | स्टेनलेस स्टील | |
| सीट | पीटीएफई | |
| धुरी | स्टेनलेस स्टील | |
| कार्य तापमान | 120°C | |
| मध्यम उपयुक्त | पानी, भाप, तेल और संक्षारक माध्यम | |
| संबंध | फ्लैंज के छोर | |
| प्रवाह की दिशा | द्विदिशात्मक | |
| संचालित विधि | स्तर, कीड़ा गियर, वायवीय और विद्युत actuator | |
उत्पाद की विशेषताएंः
1वेल्डिंग गेंद वाल्व शरीर सभी वेल्डेड संरचना का उपयोग करता है, वहाँ बाहरी रिसाव जैसे घटना नहीं होगी, वाल्व संरचना अधिक कॉम्पैक्ट, आसान स्थापना है।
2. कम ऑपरेटिंग टॉर्कः वाल्व स्व-चिकन समर्थन पीटीएफई धातु कॉलर, छोटे घर्षण टॉर्क, यह सुनिश्चित करने के लिए कि वाल्व कम टॉर्क की स्थिति में काम करता है।
3डबल ब्लॉक और बहिष्करण समारोह (डीबीबी): बंद स्थिति में वाल्व के दोनों पक्षों और एक ही समय में दबाव में गेंद, माध्यम (पानी,गैस या तेल आदि) से निकासी वाल्व के निर्वहन.
4डबल पिस्टन प्रभाव सीट संरचना डिजाइनः सीट के दोनों ओर दबाव सील की क्रिया के तहत (डबल पिस्टन प्रभाव) डबल सीलिंग सीट डिजाइन विशेषताएं,एक बार अपस्ट्रीम सीट क्षतिग्रस्त है और रिसाव, वाल्व गुहा में डाउनस्ट्रीम पक्ष पर मध्यम दबाव, गोलाकार संपर्क में सीट में करीब, डाउनस्ट्रीम सीट सील कर सकते हैं।
