उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: सीएस15एच-जेजीपीवी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD31.9/Set - USD209.9/Set
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: एक हफ्ता
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 500 सेट
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उद्देश्य: |
भाप के रिसाव को रोकना |
उत्पाद की विशेषताएँ: |
थर्मल दक्षता में सुधार |
कच्चा माल: |
WCB, CF8, CF8M |
पोर्ट आकार: |
डीएन15-डीएन50 |
संबंध: |
फ्लैंज, बीएसपी एनपीटी थ्रेडेड |
कार्य तापमान: |
300 डिग्री सेल्सियस तक |
परीक्षण मानक: |
शक्ति परीक्षण और सीलिंग परीक्षण और ग्राहक की आवश्यकता |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
वाष्प जाल वाल्व |
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उद्देश्य: |
भाप के रिसाव को रोकना |
उत्पाद की विशेषताएँ: |
थर्मल दक्षता में सुधार |
कच्चा माल: |
WCB, CF8, CF8M |
पोर्ट आकार: |
डीएन15-डीएन50 |
संबंध: |
फ्लैंज, बीएसपी एनपीटी थ्रेडेड |
कार्य तापमान: |
300 डिग्री सेल्सियस तक |
परीक्षण मानक: |
शक्ति परीक्षण और सीलिंग परीक्षण और ग्राहक की आवश्यकता |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
वाष्प जाल वाल्व |

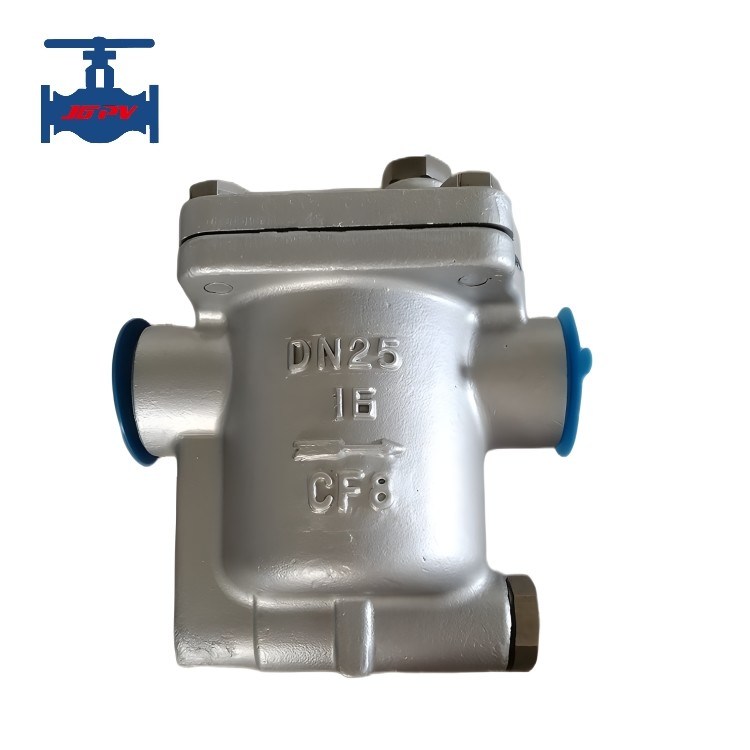

स्टेनलेस स्टील CF8 CF8M स्टीम पाइपलाइन उपयोग के लिए उलटा बाल्टी भाप जाल
उत्पाद का परिचयः
उलटा बाल्टी भाप जाल यांत्रिक भाप जाल में मजबूत भाप जाल में से एक है।
उलटा बाल्टी भाप जाल संघनित पानी और भाप के बीच घनत्व अंतर के कामकाजी सिद्धांत का उपयोग करता है। आंतरिक संरचना एक लीवर प्रणाली द्वारा उलटा बाल्टी से जुड़ा हुआ है,भाप दबाव स्विच को दूर करना. उलटा बाल्टी भाप जाल एक तरल स्तर संवेदनशील घटक अंदर है, और उलटा बाल्टी के उद्घाटन नीचे की ओर है. जब डिवाइस पहली बार शुरू किया जाता है,पाइपलाइन में हवा और कम तापमान का संघनक दिखाई देता हैइस समय, नाली वाल्व पूरी तरह से खुला है, और हवा और निम्न तापमान वाले संघनक को जल्दी से छुट्टी दी जाती है, जिससे डिवाइस तेजी से तापमान बढ़ाता है।जब वाष्प उलटी हुई बाल्टी में प्रवेश करता है, यह ऊपर की ओर तैरने की शक्ति उत्पन्न करता है, और उलटा बाल्टी के कनेक्टिंग लीवर वाल्व को बंद करने के लिए वाल्व कोर को चलाता है।उलटी हुई बाल्टी पर एक छोटा सा छेद है जो स्वचालित रूप से हवा निकाल सकता हैजब छेद से कुछ भाप निकलती है, तो भाप का एक और भाग संघनक उत्पन्न करता है, जिससे उलटा बाल्टी पनपने की क्षमता खो देती है और डूब जाती है।उलटा बाल्टी के कनेक्टिंग लीवर वाल्व खोलने के लिए वाल्व कोर ड्राइवजब वाष्प फिर से उल्टे हुए बाल्टी में प्रवेश करता है, तो वाल्व फिर से बंद हो जाता है, परिसंचरण करता है, और समय-समय पर पानी निकालता है।
उत्पाद घटक और प्रदर्शनः
| कामकाजी दबाव | 0.01 एमपीए | सामान्य कार्य तापमान | 300°C / 350 °C |
| मिनी-सब-कूलिंग तापमान | ≤0°C | मैक्स कार्य तापमान | 425°C / 540 °C |
| अधिकतम भार रिसाव दर | ≤0 | मध्यम आवेदन | संतृप्त वाष्प, संघनित |
| अधिकतम प्रति-दबाव | 85% | वायु निकासी यंत्र | CF8 - SS304 |
| वाल्व शरीर | WCB, CF8 | बाल्टी | CF8 - SS304 |
| बोनट | WCB, CF8 | फ़िल्टर | CF8 - SS304 |
| सीट | स्टेनलेस स्टील | संबंध | वेल्डेड, थ्रेडेड, फ्लैंज कनेक्शन |
1आंतरिक गुहा के सभी चलती भाग स्टेनलेस स्टील से बने होते हैं, जो घर्षण और क्षरण के प्रतिरोधी होते हैं।
2चूंकि वाष्प वाटर सील वाल्व सीट तक नहीं पहुंच सकता हैआभा, तो कोई रिसाव नहीं है, लेकिन उच्च दक्षता और ऊर्जा की बचत।
3. फ्लोट बकेट विपरीत स्थित है, यह पानी के प्रहार का विरोध कर सकता है और लंबे समय तक सेवा लिफ्ट है।
4आविष्कारित बाल्टी में गैस वेंट है और ठंडा हिस्टेरिसिस और वायु अवरुद्ध होने के बिना लगातार हवा को बाहर निकालने का प्रदर्शन उत्कृष्ट है।
5यह पीठ के दबाव के प्रभाव से मुक्त है और उच्च पीठ के दबाव में अच्छा प्रदर्शन कर सकता है।
6इसमें विश्वसनीय संचालन है और केवल दो चलती भागों की मुक्त लीवर संरचना और उलटा बाल्टी है, इसलिए कोई अवरोध नहीं होता है।
7. वाल्व सीट और वाल्व डिस्क वाल्व के शीर्ष पर स्थित हैं। वाल्व डिस्क प्रदूषकों को पारित करने की अनुमति देता है,इसलिए यह प्रदूषकों से प्रभावित किए बिना,अच्छी स्व-सफाई प्रदर्शन प्राप्त करता है।
