उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: ए42एच-16सी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: USD49.9/pc - USD4289.9
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद की खुराक: |
औद्योगिक वाल्व |
उद्देश्य: |
अधिक दबाव सुरक्षा |
मध्यम प्रकार: |
वायु, जल, भाप, तेल और पेट्रोलियम गैस आदि। |
कार्य तापमान: |
300 डिग्री सेल्सियस तक |
नाममात्र दबाव: |
निम्न, मध्यम और उच्च तापमान |
विनिर्माण शिल्प: |
ढलाई |
पोर्ट आकार: |
DN15-DN300 |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
सुरक्षा कपाट |
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद की खुराक: |
औद्योगिक वाल्व |
उद्देश्य: |
अधिक दबाव सुरक्षा |
मध्यम प्रकार: |
वायु, जल, भाप, तेल और पेट्रोलियम गैस आदि। |
कार्य तापमान: |
300 डिग्री सेल्सियस तक |
नाममात्र दबाव: |
निम्न, मध्यम और उच्च तापमान |
विनिर्माण शिल्प: |
ढलाई |
पोर्ट आकार: |
DN15-DN300 |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
सुरक्षा कपाट |

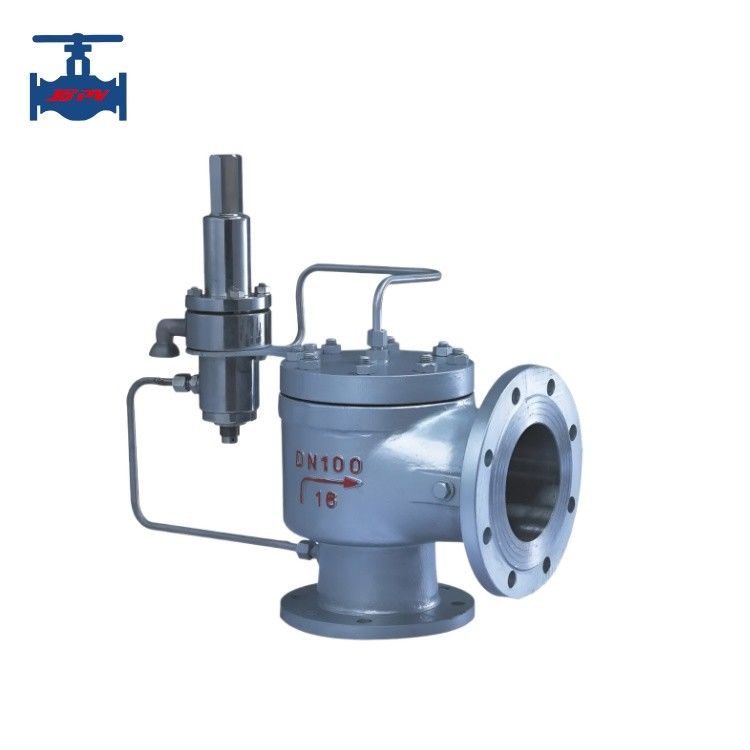

कास्ट स्टील और स्टेनलेस स्टील स्वचालित पायलट संचालित सुरक्षा वाल्व
उत्पाद का परिचयः
पायलट संचालित सुरक्षा वाल्व एक प्रकार का गैर प्रत्यक्ष भार सुरक्षा वाल्व है। एक मुख्य वाल्व और एक पायलट वाल्व (जिसे "द्वितीय वाल्व" भी कहा जाता है) से बना है।मुख्य वाल्व को पायलट वाल्व से बाहर निकाले गए माध्यम द्वारा संचालित किया जाता है. प्रणाली में दबाव के पल्स रूप के कारण, इसे "पल्स सुरक्षा वाल्व" के रूप में भी जाना जाता है। एक स्टैंडअलोन परिप्रेक्ष्य से, पायलट वाल्व स्वयं एक प्रत्यक्ष भार सुरक्षा वाल्व भी है।जब मध्यम दबाव पायलट वाल्व के उद्घाटन दबाव तक पहुँचता है, पायलट वाल्व पहले खुलता है, और निर्गत माध्यम बायपास पाइप के माध्यम से मुख्य वाल्व में प्रवेश करता है।
पायलट संचालित सुरक्षा वाल्व एक प्रकार का सुरक्षा वाल्व है जो मुख्य वाल्व को चलाने या नियंत्रित करने के लिए पायलट वाल्व से माध्यम के निर्वहन पर निर्भर करता है।यह स्वचालित वाल्व श्रेणी से संबंधित है और मुख्य रूप से बॉयलरों पर प्रयोग किया जाता हैयह दबाव को नियंत्रित करता है ताकि निर्दिष्ट मूल्य से अधिक न हो और व्यक्तिगत सुरक्षा और उपकरण संचालन में एक महत्वपूर्ण सुरक्षात्मक भूमिका निभाता है।सुरक्षा वाल्व डिस्क की खोलने की ऊंचाई के अनुसार, इसे सूक्ष्म खुलने वाले सुरक्षा वाल्व और पूर्ण खुलने वाले सुरक्षा वाल्व में विभाजित किया जा सकता है।
उत्पाद के तकनीकी मापदंडः
| नाममात्र व्यास DN ((मिमी) | DN15-DN300 | |
| नाममात्र दबाव PN ((MPa) | 1.0-32.0 | |
| परीक्षण दबाव (एमपीए) | शक्ति परीक्षण (पानी) | 1.5 बार नाममात्र दबाव |
| सेट दबाव परीक्षण (वायु) | 0.9 बार नाममात्र दबाव | |
| मुख्य घटक | शरीर | WCB, CF8, CF8M, CF3, CF3M |
| बोनट | WCB, CF8, CF8M, CF3, CF3M | |
| डिस्क | WCB, CF8, CF8M, CF3, CF3M | |
| वसंत | 50CrVA | |
| तना | WCB, CF8, CF8M, CF3, CF3M | |
| लागू माध्यम | पानी, हवा, पेट्रोलियम गैस और कमजोर संक्षारक माध्यम | |
| कार्य तापमान | ≤ 300°C | |
| कनेक्शन विधि | फ्लैंज कनेक्शन | |
उत्पाद की विशेषताएंः
पायलट संचालित सुरक्षा वाल्व उच्च दबाव और बड़े व्यास के अनुप्रयोगों के लिए उपयुक्त हैं। पायलट संचालित सुरक्षा वाल्वों में अच्छी सील प्रदर्शन है,और उनकी क्रिया शायद ही कभी पीठ के दबाव से प्रभावित होती है।इस प्रकार के सुरक्षा वाल्व का नुकसान यह है कि इसकी विश्वसनीयता मुख्य वाल्व और पायलट वाल्व से संबंधित है। इसका कार्य प्रत्यक्ष कार्य करने वाले सुरक्षा वाल्व की तरह तेज़ और विश्वसनीय नहीं है।और इसकी संरचना अधिक जटिल है.
