उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: A68Y-200
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: USD49.9/pc - USD99.9
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
नाम: |
सुरक्षा कपाट |
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद की खुराक: |
औद्योगिक सुरक्षा वाल्व |
उद्देश्य: |
अधिक दबाव सुरक्षा |
मध्यम प्रकार: |
जल, वायु, भाप और संक्षारक माध्यम |
कार्य तापमान: |
200 डिग्री सेल्सियस से कम |
नाममात्र दबाव: |
निम्न, मध्यम और उच्च तापमान |
विनिर्माण शिल्प: |
ढलाई |
पोर्ट आकार: |
DN15-DN80 |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
सुरक्षा कपाट |
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद की खुराक: |
औद्योगिक सुरक्षा वाल्व |
उद्देश्य: |
अधिक दबाव सुरक्षा |
मध्यम प्रकार: |
जल, वायु, भाप और संक्षारक माध्यम |
कार्य तापमान: |
200 डिग्री सेल्सियस से कम |
नाममात्र दबाव: |
निम्न, मध्यम और उच्च तापमान |
विनिर्माण शिल्प: |
ढलाई |
पोर्ट आकार: |
DN15-DN80 |
गुणवत्ता वारंटी: |
18 महीने |

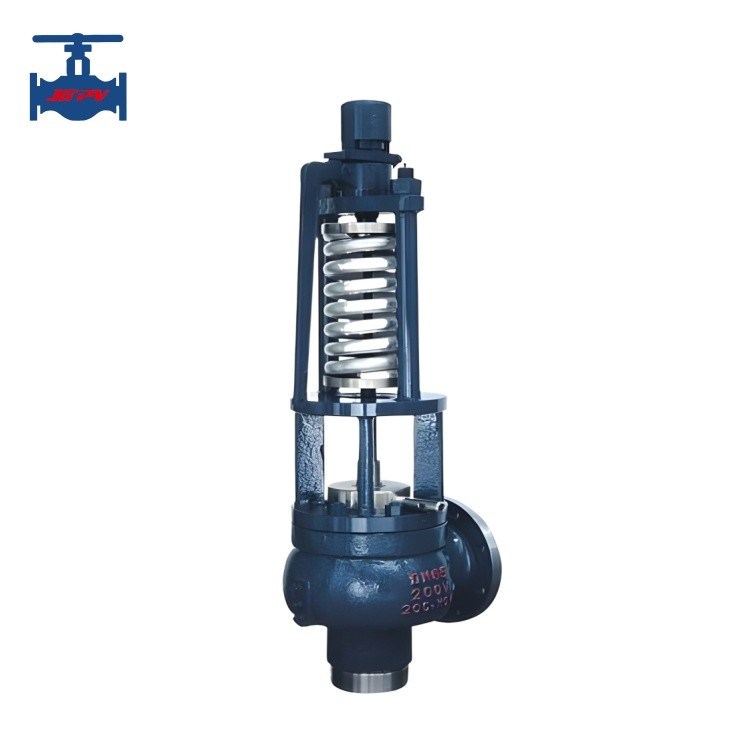

उच्च दबाव और उच्च तापमान उपयोग के लिए पूर्ण क्षमता वेल्डेड सुरक्षा वाल्व
उत्पाद का परिचयः
पूर्ण क्षमता सुरक्षा वाल्व का उपयोग बड़े थर्मल पावर प्लांटों में भाप मध्यम उपकरण और पाइपलाइनों पर अतिचाप सुरक्षा उपकरण के रूप में किया जाता है।इस वाल्व के उच्च निर्वहन गुणांक की विशेषताएं हैं, सटीक खोलने का दबाव, छोटे खोलने और बंद करने के दबाव का अंतर, अच्छा सील, और आसान समायोजन।पूर्ण क्षमता वसंत सुरक्षा वाल्व हमारी कंपनी द्वारा विकसित अग्रणी उत्पादों में से एक हैइसका उपयोग ड्रम, सुपरहीटर हेडर, रिहीटर और 220 टी/घंटा से 410 टी/घंटा के बॉयलरों पर 50000 केडब्ल्यू और 100000 केडब्ल्यू इकाइयों के साथ किया जा सकता है।अनुमेय मूल्य से अधिक दबाव वृद्धि को रोकने और इकाई के सुरक्षित संचालन को सुनिश्चित करने के लिएयह अब तक उपयोगकर्ताओं द्वारा व्यापक रूप से उपयोग किया गया है।
उत्पाद के तकनीकी मापदंडः
| मॉडल | पीएन | वसंत सेटिंग दबाव | कार्य तापमान | मध्यम आवेदन |
| A68Y-200 | 200 | ≤12.5 एमपीए | ≤425°C | भाप |
| A68Y-P54/100V | P54/100V | ≤11.8MPa | ≤540°C | भाप |
| मुख्य भाग और कच्चा माल | |||||
| मॉडल | शरीर और हुड | सीट और डिस्क | तना और मार्गदर्शन आस्तीन | सील करना | वसंत |
| A68Y-200 | डब्ल्यूसीबी | क्रोमियम स्टेनलेस स्टील | क्रोमियम स्टेनलेस स्टील | क्रोमियम स्टेनलेस स्टील के हार्ड मिश्र धातु के ओवरले वेल्डिंग | उच्च गुणवत्ता वाले क्रोमियम वैनडियम स्टील |
| A68Y-P54/100V | क्रोमियम मोलिब्डेनम वेनेडियम स्टील | क्रोमियम निकेल टाइटेनियम स्टेनलेस स्टील | क्रोमियम निकेल टाइटेनियम स्टेनलेस स्टील | क्रोमियम निकेल टाइटेनियम स्टेनलेस स्टील हार्ड मिश्र धातु के ओवरले वेल्डिंग | उच्च गुणवत्ता वाले क्रोमियम वैनडियम स्टील |
उत्पाद की विशेषताएंः
1नोजल के आकार का वाल्व सीटः लाफारे नोजल सिद्धांत का उपयोग करके डिजाइन किया गया, वाल्व सीट के आउटलेट पर भाप प्रवाह दर सुपरसोनिक है, जिसके परिणामस्वरूप एक बड़ा उत्सर्जन गुणांक होता है।वाल्व सीट की सील सतह कोबाल्ट आधारित कठिन मिश्र धातु के साथ प्लाज्मा छिड़काव है, जो पहनने के प्रतिरोधी, संक्षारण प्रतिरोधी है, और एक लंबी सेवा जीवन है।
2वाल्व डिस्क एक थर्मल तनाव मुआवजा संरचना को अपनाता है, जो दो भागों में विभाजित हैः वाल्व डिस्क और गर्म वाल्व डिस्क।उद्देश्य सील प्राप्त करने के लिए वाल्व डिस्क के थर्मल विरूपण का पूरी तरह से उपयोग करना हैगर्म वाल्व डिस्क को लीक होने से रोकने के लिए अपने छोटे लोचदार प्रभाव का उपयोग करने के लिए जीभ के आकार की संरचना में बनाया गया है।
3वसंतः वसंत एक प्रमुख घटक है जो सुरक्षा वाल्व के प्रदर्शन को निर्धारित करता है। विभिन्न वसंत विभिन्न सेट दबावों और उद्घाटन और समापन दबाव अंतर के लिए डिज़ाइन किए गए हैं।
4वाल्व के स्टेम हेड और वाल्व डिस्क गैस्केट को कोबाल्ट आधारित हार्ड एलॉय से वेल्डेड किया गया है, जिसकी कठोरता, पहनने के प्रतिरोध और लंबी सेवा जीवन है।
