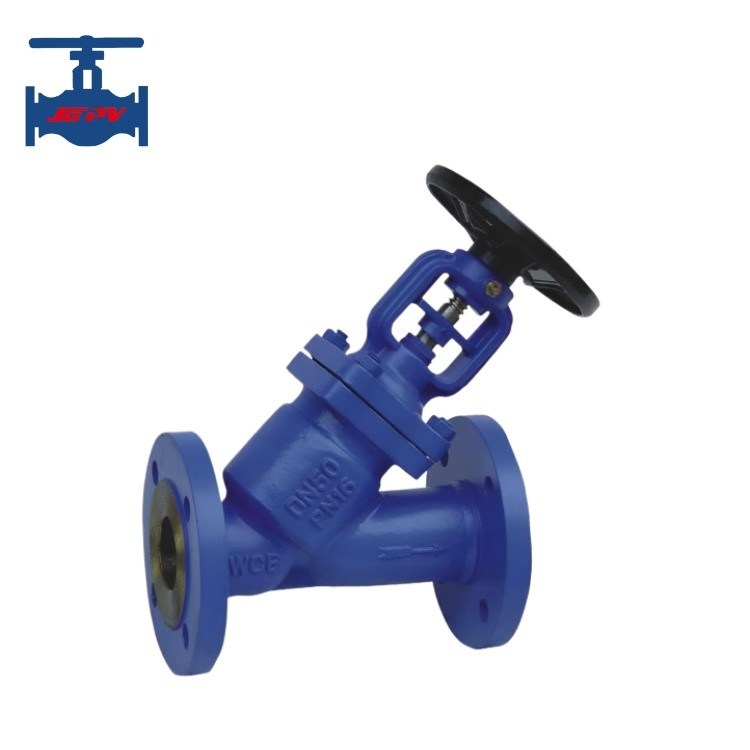

मानक कास्ट आयरन ग्लोब वाल्व फ्लैंग कट ऑफ वाल्व J41H-JGPV

जल वाष्प और तेल पाइपलाइन के उपयोग के लिए कास्ट स्टील Wcb फ्लैंग्ड ग्लोब वाल्व

उत्पाद का परिचयः

ग्लोब वाल्व, भी कट-ऑफ वाल्व के रूप में जाना जाता है, मजबूर सील वाल्व के अंतर्गत आता है, ग्लोब वाल्व के स्टेम अक्ष वाल्व सीट की सील सतह के लिए लंबवत है,और स्पूल ऊपर और नीचे ड्राइव करके टूट जाता हैइसके खोलने और बंद करने के भाग प्लग के आकार के डिस्क होते हैं, एक विमान या समुद्र शंकु के ऊपर सील, डिस्क रैखिक आंदोलन के लिए सीट के केंद्र रेखा के साथ, तो जब वाल्व बंद है,दबाव डिस्क पर लागू किया जाना चाहिए मजबूर सील सतह लीक नहीं करता है.

जब ग्लोब वाल्व खोला जाता है, वाल्व डिस्क की खोलने की ऊंचाई नाममात्र व्यास का 25% ~ 30% है।अतः, ग्लोब वाल्व की पूरी खुली स्थिति को वाल्व डिस्क के स्ट्रोक से निर्धारित किया जाना चाहिए।

ग्लोब वाल्व स्टंप ओपन या क्लोज स्ट्रोक अपेक्षाकृत छोटा है, और एक बहुत ही विश्वसनीय काटने समारोह है,और क्योंकि वाल्व सीट के उद्घाटन के परिवर्तन और डिस्क के स्ट्रोक सीधे संबंध के आनुपातिक है, प्रवाह विनियमन के लिए बहुत उपयुक्त है। इसका उपयोग अधिकांश मीडिया प्रवाह प्रणालियों में किया जा सकता है। वर्तमान में, हमने पेट्रोकेमिकल, इलेक्ट्रिक पावर,धातुकर्म, शहरी निर्माण, रासायनिक और अन्य विभाग।

उत्पाद पैरामीटरः

उत्पाद की विशेषताएंः

1संरचना के मामले में, ग्लोब वाल्व गेट वाल्व की तुलना में सरल है। वाल्व शरीर और वाल्व डिस्क पर केवल एक सील सतह है,जिसमें अच्छी विनिर्माण तकनीक है और निर्माण और रखरखाव में आसान हैडिस्क के पूर्ण बंद होने की प्रक्रिया में ग्लोब वाल्व छोटा होता है, इसकी ऊंचाई अपेक्षाकृत छोटी होती है।

2खोलने और बंद करने की प्रक्रिया में ग्लोब वाल्व की खोलने की ऊंचाई छोटी होती है।खोलने की ऊंचाई आम तौर पर केवल वाल्व सीट चैनल के व्यास का 1/4 है और बहुत विश्वसनीय काटने कार्रवाई है, जो प्रवाह को समायोजित करना आसान है।

3. सेवा जीवन से, एक बार खुली स्थिति में, सीट और डिस्क की सीलिंग सतह के बीच कोई संपर्क नहीं है, सीलिंग सतह पहनने और खरोंच करने के लिए आसान नहीं है,तो यह मुहर की सेवा जीवन में सुधार करता है.

4ग्लोब वाल्व केवल मीडिया के एक तरफ़ा प्रवाह की अनुमति देता है, दिशात्मक स्थापना, ग्लोब वाल्व संरचना की लंबाई गेट वाल्व से अधिक है।

5ग्लोब वाल्व का खोलने और बंद करने का टोक़ बड़ा होता है और तेजी से खोलने और बंद करने का एहसास करना मुश्किल होता है।वाल्व में प्रवाह मार्ग घुमावदार है और द्रव प्रवाह प्रतिरोध बड़ा है, जिसके परिणामस्वरूप पाइपलाइन में द्रव शक्ति का एक बड़ा नुकसान होता है

6जब वाल्व डिस्क के नीचे से वाल्व में माध्यम आता है, तो ऑपरेशन बल को प्रतिरोध को दूर करने की आवश्यकता होती है,तने और पैकिंग का घर्षण और माध्यम के दबाव से उत्पन्न जोर है,

7ग्लोब वाल्व बंद करने वाले वाल्व बल को खोलने वाले वाल्व बल से बड़ा है, इसलिए स्टेम व्यास बड़ा होना चाहिए, अन्यथा स्टेम शीर्ष झुकने विफलता हो जाएगा।
