उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: JGPV
Model Number: CS49H-JGPV
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 Set
मूल्य: USD19.9/Set - USD539.9/Set
Packaging Details: Plywood box safety packing
Delivery Time: One week
Payment Terms: L/C, T/T, Western Union
Supply Ability: 500 Set per month
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |

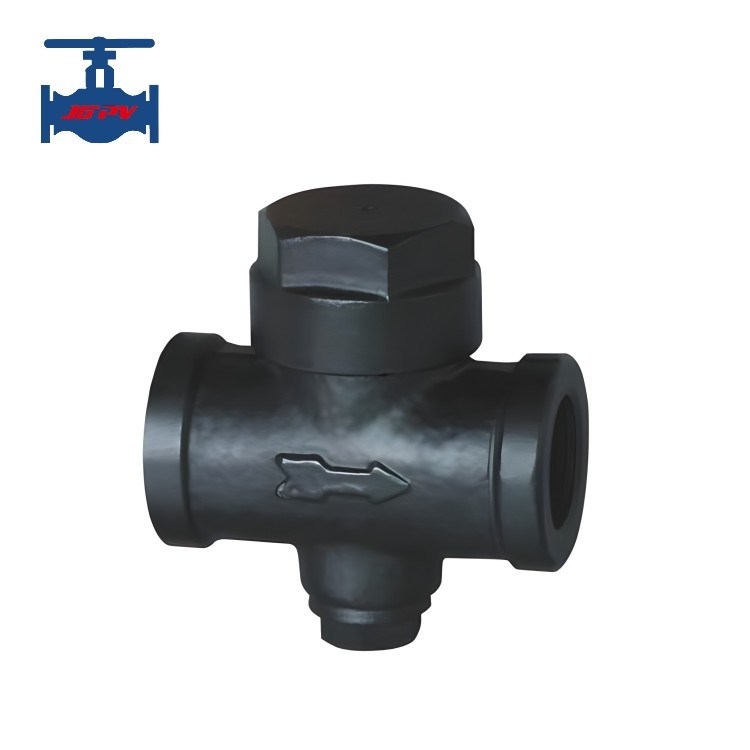

स्टीम पाइपलाइन के उपयोग के लिए एएसटीएम ए 216-डब्ल्यूसीबी थर्मोडायनामिक प्रकार का भाप जाल
उत्पाद का परिचयः
थर्मोडायनामिक डिस्क प्रकार के भाप जाल वाल्व थर्मोडायनामिक्स के सिद्धांत पर आधारित है, भाप और संघनक थर्मोडायनामिक्स की विभिन्न विशेषताओं का उपयोग करते हुए।वाल्व छेद के माध्यम से पारित भाप और संघनक की अलग प्रवाह दरों और मात्रा के कारण, यह गतिज ऊर्जा और संभावित ऊर्जा में गतिशील और स्थैतिक दबाव परिवर्तन का कारण बनता है, जिसके परिणामस्वरूप वाल्व प्लेट के ऊपरी और निचले भागों के बीच दबाव अंतर में परिवर्तन होता है,वाल्व सीट छेद खोलने और बंद करने के लिए वाल्व प्लेट ड्राइविंगडिस्क प्रकार के भाप जाल वाल्वों का व्यापक रूप से भाप मुख्य पाइपलाइनों, गर्मी ट्रेसिंग पाइपलाइनों, जैकेट volutes में उपयोग किया जाता है,और विभिन्न छोटे भाप उपकरण.
थर्मोडायनामिक स्टीम ट्रैप एक बहुत ही मजबूत और संचालित करने में आसान ड्रेन वाल्व है। इस प्रकार का स्टीम ट्रैप स्टीम ट्रैप वाल्व के माध्यम से फ्लैश स्टीम के गुजरने पर उत्पन्न शक्ति से काम करता है,जैसा कि अवलोकन आरेख में दिखाया गया है. एकमात्र चलती घटक नियंत्रण कक्ष के अंदर विमान पर स्थित एक डिस्क है.
स्टार्ट-अप चरण के दौरान, दबाव के कारण, डिस्क उठाया जाता है,और संघनित पानी और हवा के अंदर वाल्व सीट से गुजरते हैं और डिस्क के निचले हिस्से के माध्यम से बाहरी आउटलेट पर तीन छोटे छेद से छुट्टी दी जाती है.
थर्मल पावर ड्रेन वाल्व के अंदर एक चलती वाल्व प्लेट है, जो एक संवेदनशील घटक और एक actuating घटक दोनों है।विभिन्न थर्मोडायनामिक सिद्धांतों के अनुसार, वाष्प और संघनित पानी के प्रवाह दर और आयतन में परिवर्तन, वाल्व प्लेट को खोलने और बंद करने के लिए वाल्व प्लेट को ड्राइव करने के लिए वाल्व प्लेट के ऊपर और नीचे विभिन्न दबाव अंतर उत्पन्न होते हैं। भाप रिसाव दर 3% है,और उपशीतन की डिग्री 8 °C -15 °C है.
उत्पाद घटक और प्रदर्शनः
| कार्य दबाव | 0.05-6.4MPa | अधिकतम कार्य तापमान | 325°C |
| पोर्ट का आकार | DN15-DN150 | रिसाव दर | वास्तविक विस्थापन का < 3% |
| कम शीतलन | 8 °C | अधिकतम प्रति-दबाव | 50% |
| शरीर और हुड | WCB, CF8 | डिस्क प्लेट | 2Cr13, CF8 |
| सीट | 2Cr13, CF8 | फ़िल्टर | CF8 |
1इस वाल्व की मजबूत संरचना, हल्का वजन, छोटी मात्रा और किसी भी समायोजन की आवश्यकता के बिना व्यापक दबाव सीमा है।
2वायु निर्वहन यंत्र से लैस यह प्रारंभिक वायु को जल्दी से निकाल सकता है और तेजी से वायवीय संचालन सुनिश्चित कर सकता है।
3यह अति ताप भाप का सामना कर सकता है, ठंड के प्रति अच्छा प्रतिरोध है, और स्थापना प्रतिबंधित नहीं है, जो सभी सामान्य रूप से काम कर सकते हैं।
