उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 100 पीसी
आवेदनः: |
सामान्य |
मध्यम प्रकार:: |
जल, भाप और तेल आदि। |
माउन्टिंग का प्रकार:: |
सीधा माउंट |
मानक या गैर-मानक:: |
मानक |
प्रवाह रास्ता:: |
दो तरफा |
सक्रियण:: |
मैनुअल, इलेक्ट्रिक, वायवीय, स्वचालित |
सीलिंग प्रदर्शन:: |
सील |
वर्किंग टेम्परेचर:: |
सामान्य तापमान और उच्च तापमान |
दबाव आवेदन:: |
सामान्य दबाव |
गुणवत्ता वारंटी:: |
18 महीने |
आवेदनः: |
सामान्य |
मध्यम प्रकार:: |
जल, भाप और तेल आदि। |
माउन्टिंग का प्रकार:: |
सीधा माउंट |
मानक या गैर-मानक:: |
मानक |
प्रवाह रास्ता:: |
दो तरफा |
सक्रियण:: |
मैनुअल, इलेक्ट्रिक, वायवीय, स्वचालित |
सीलिंग प्रदर्शन:: |
सील |
वर्किंग टेम्परेचर:: |
सामान्य तापमान और उच्च तापमान |
दबाव आवेदन:: |
सामान्य दबाव |
गुणवत्ता वारंटी:: |
18 महीने |

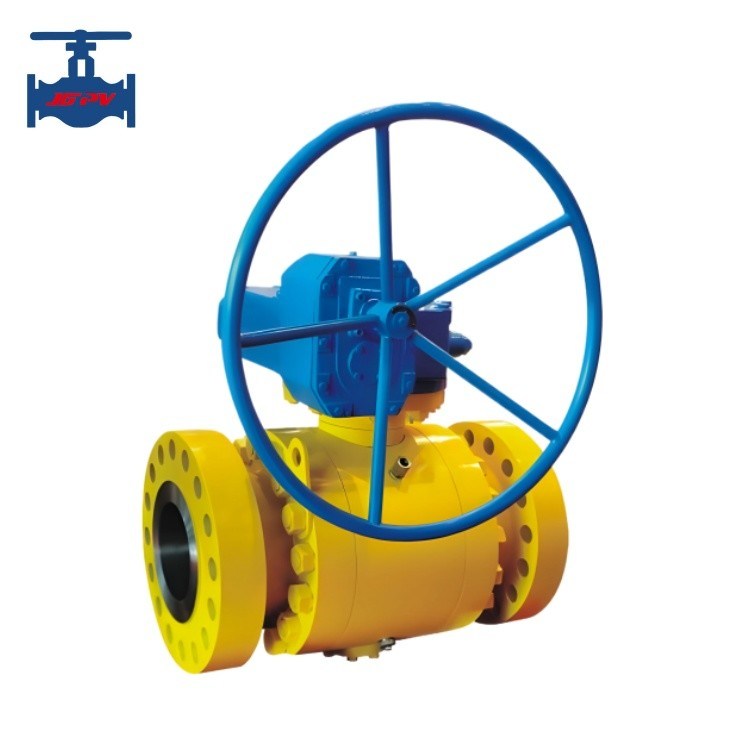

हाइलाइट करें:टर्नियन माउंटेड टर्बाइन फ्लैंग बॉल वाल्व
उत्पाद का परिचयः
trunnion गेंद वाल्व लंबी दूरी के संचरण पाइपलाइनों के लिए उपयुक्त उच्च प्रदर्शन गेंद वाल्व की एक नई पीढ़ी है
और सामान्य औद्योगिक पाइपलाइनों। इसकी ताकत, सुरक्षा और कठोर वातावरण के प्रतिरोध को विशेष रूप से
डिजाइन, यह विभिन्न संक्षारक और गैर संक्षारक मीडिया के लिए उपयुक्त बनाता है।
ऑपरेशन, गेंद पर वाल्व के सामने द्रव दबाव से उत्पन्न बल पूरी तरह से बीयरिंगों को प्रेषित किया जाता है,
वाल्व सीट की ओर से गेंद को स्थानांतरित करने से रोकना. नतीजतन, वाल्व सीट अत्यधिक दबाव सहन नहीं करता है, इसलिए
ट्रनीयन बॉल वाल्व में कम टोक़, न्यूनतम वाल्व सीट विरूपण, स्थिर सीलिंग प्रदर्शन और लंबी सेवा जीवन है।
उच्च दबाव और बड़े व्यास के अनुप्रयोगों के लिए उपयुक्त बना रहा है।
अपस्ट्रीम सीलिंग प्राप्त करने के लिए एक स्व-संकुचित सुविधा है। प्रत्येक वाल्व दो वाल्व सीटों से लैस है, जो सील कर सकते हैं
दोनों दिशाओं में, इसलिए स्थापना के दौरान कोई प्रवाह दिशा प्रतिबंध नहीं है, जिससे यह द्विदिशात्मक हो जाता है।
उत्पाद के तकनीकी मापदंडः
|
नाममात्र व्यास DN (मिमी) |
50~200 |
|
|
नाममात्र दबाव पीएन (एमपीए) |
1.6 |
|
|
परीक्षण दबाव (एमपीए) |
शक्ति (पानी) |
2.4 |
|
बंद करो (पानी) |
1.76 |
|
|
मुख्य घटक |
शरीर |
WCB/CF8/CF8M |
|
वाल्व गेंद |
स्टेनलेस स्टील/कार्बन स्टील |
|
|
सीट |
पीटीएफई |
|
|
पैकिंग |
नरम ग्रेफाइट |
|
|
शाफ्ट |
2Cr13 |
|
|
हैंडल |
दुबला लोहा |
|
|
कार्य तापमान |
≤ 150°C |
|
|
मध्यम उपयुक्त |
पानी, तेल, भाप |
|
उत्पाद की विशेषताएंः
1. घर्षण रहित खोलने और बंद करनेःयह सुविधा पारंपरिक वाल्वों की समस्या को पूरी तरह से हल करती है जो सील को प्रभावित करती है
सील सतहों के बीच घर्षण।
2शीर्ष प्रवेश संरचनाःपिपलाइनों पर स्थापित वाल्वों का सीधे ऑनलाइन निरीक्षण और रखरखाव किया जा सकता है, जिससे प्रभावी ढंग से
उपकरण के डाउनटाइम और लागत।
3एकल सीट डिजाइनः वाल्व गुहा के माध्यम में असामान्य दबाव निर्माण के कारण होने वाले सुरक्षा खतरों को समाप्त करता है।
4. कम टोक़ डिजाइनःविशेष रूप से संरचित वाल्व स्टेम वाल्व को आसानी से खोलने और बंद करने की अनुमति देता है
हैंडव्हील.
5कंकड़ के आकार की सीलिंग संरचनाः वाल्व को दबाए जाने के लिए वाल्व के तने से यांत्रिक बल का उपयोग करके सीलिंग प्राप्त होती है।
सीट के खिलाफ गेंद, यह सुनिश्चित करना कि पाइपलाइन दबाव अंतर में परिवर्तन से सील प्रदर्शन प्रभावित नहीं होता है
और विभिन्न कार्य परिस्थितियों में विश्वसनीय रहता है।
6सील सतहों के लिए स्व-स्वच्छता संरचनाः जब गेंद सीट से दूर झुकाव, पाइपलाइन तरल समान रूप से गुजरता है
गेंद की सीलिंग सतह के चारों ओर 360° पर, न केवल उच्च गति तरल पदार्थ द्वारा सीट के स्थानीय क्षरण को समाप्त करता है, बल्कि
सीलिंग सतह पर जमा को धोकर आत्म-सफाई प्राप्त करना।
