उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 100 पीसी
आवेदनः: |
सामान्य |
मध्यम प्रकार:: |
जल, भाप और तेल आदि। |
माउन्टिंग का प्रकार:: |
सीधा माउंट |
मानक या गैर-मानक:: |
मानक |
प्रवाह रास्ता:: |
दो तरफा |
सक्रियण:: |
मैनुअल, इलेक्ट्रिक, वायवीय, स्वचालित |
सीलिंग प्रदर्शन:: |
सील |
वर्किंग टेम्परेचर:: |
सामान्य तापमान और उच्च तापमान |
दबाव आवेदन:: |
सामान्य दबाव |
गुणवत्ता वारंटी:: |
18 महीने |
आवेदनः: |
सामान्य |
मध्यम प्रकार:: |
जल, भाप और तेल आदि। |
माउन्टिंग का प्रकार:: |
सीधा माउंट |
मानक या गैर-मानक:: |
मानक |
प्रवाह रास्ता:: |
दो तरफा |
सक्रियण:: |
मैनुअल, इलेक्ट्रिक, वायवीय, स्वचालित |
सीलिंग प्रदर्शन:: |
सील |
वर्किंग टेम्परेचर:: |
सामान्य तापमान और उच्च तापमान |
दबाव आवेदन:: |
सामान्य दबाव |
गुणवत्ता वारंटी:: |
18 महीने |
हाइलाइट करें:निविड़ अंधकार ट्रिन्नियन बॉल वाल्व

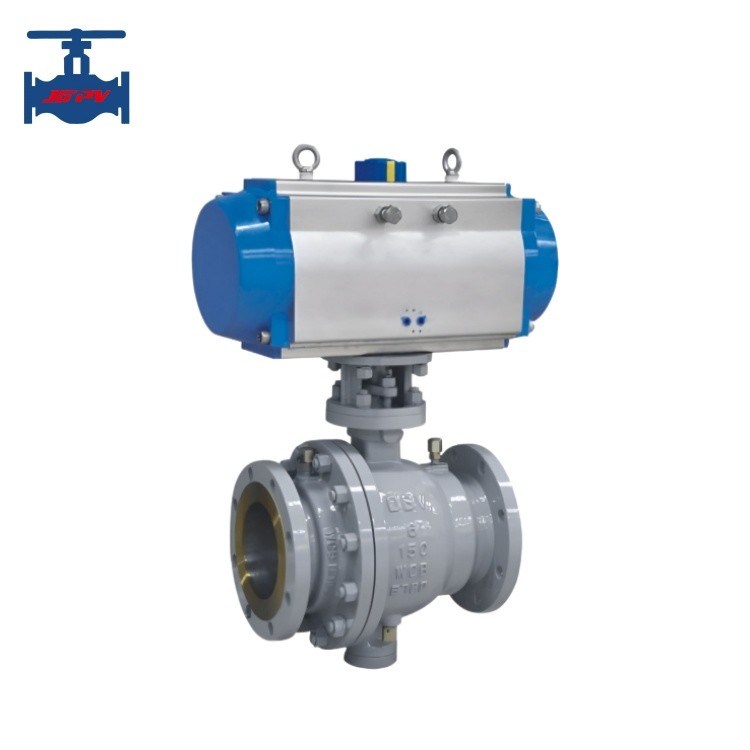

उत्पाद का परिचयः
ट्रनीयन माउंट fixed बॉल वाल्व उच्च प्रदर्शन वाले बॉल वाल्वों की एक नई पीढ़ी है, जो लंबी दूरी के पाइपलाइनों और सामान्य औद्योगिक पाइपलाइनों के लिए उपयुक्त है।और कठोर वातावरण के लिए प्रतिरोध डिजाइन में विशेष रूप से विचार किया गया है, इसे विभिन्न संक्षारक और गैर संक्षारक मीडिया के लिए उपयुक्त बनाता है।गेंद पर वाल्व के सामने तरल दबाव से उत्पन्न सभी बल असर के लिए प्रेषित किया जाता है, जो गेंद वाल्व सीट की ओर ले जाने के लिए कारण नहीं होगा। इसलिए, वाल्व सीट अत्यधिक दबाव सहन नहीं करेगा। इसलिए फिक्स्ड गेंद वाल्व के टॉर्क कम है,वाल्व सीट का विरूपण छोटा है, सील प्रदर्शन स्थिर है, और सेवा जीवन लंबा है। यह उच्च दबाव और बड़े व्यास की स्थितियों के लिए उपयुक्त है। उन्नत वसंत पूर्व-वाल्व सीट घटकों के साथ स्व-संकुचित विशेषताओं, अपस्ट्रीम सील प्राप्त करने के लिए। प्रत्येक वाल्व में दो सीटें हैं जो प्रत्येक दिशा में सील की जा सकती हैं,इसलिए स्थापना के दौरान कोई प्रवाह प्रतिबंध नहीं है और यह द्विदिशात्मक हैयह वाल्व आम तौर पर क्षैतिज रूप से लगाया जाता है।
उत्पाद के तकनीकी मापदंडः
|
नाममात्र व्यास DN (मिमी) |
15~200 |
|
|
नाममात्र दबाव पीएन (एमपीए) |
1.6 |
|
|
परीक्षण दबाव (एमपीए) |
शक्ति (पानी) |
2.4 |
|
बंद करो (पानी) |
1.76 |
|
|
मुख्य घटक |
शरीर |
WCB/CF8/CF8M |
|
वाल्व गेंद |
स्टेनलेस स्टील/कार्बन स्टील |
|
|
सीट |
पीटीएफई |
|
|
पैकिंग |
नरम ग्रेफाइट |
|
|
शाफ्ट |
2Cr13 |
|
|
हैंडल |
दुबला लोहा |
|
|
कार्य तापमान |
≤ 150°C |
|
|
मध्यम उपयुक्त |
पानी, तेल, भाप |
|
उत्पाद की विशेषताएंः
1घर्षण रहित खोलने और बंद करनेः यह सुविधा पूरी तरह से पारंपरिक वाल्वों की समस्या को हल करती है
सील सतहों के बीच परस्पर घर्षण के लिए।
2. शीर्ष प्रवेश संरचनाः पाइपलाइनों पर स्थापित वाल्वों को सीधे ऑनलाइन निरीक्षण और रखरखाव किया जा सकता है, प्रभावी ढंग से
उपकरण के डाउनटाइम और लागत में कमी।
3एकल सीट डिजाइनः असामान्य दबाव के कारण सुरक्षा खतरे को समाप्त करता हैवाल्व गुहा के माध्यम में निर्माण।
4. कम टोक़ डिजाइनः विशेष रूप से संरचित वाल्व स्टेम वाल्व को आसानी से खोलने और बंद करने की अनुमति देता है केवल एक छोटे से
हैंडव्हील.
5. कंकड़ के आकार की सील संरचनाः वाल्व गेंद को दबाने के लिए तने द्वारा प्रदान किए गए यांत्रिक बल पर निर्भर करता है
सील करने के लिए सीट के खिलाफ, यह सुनिश्चित करना कि पाइपलाइन दबाव में परिवर्तन से सील प्रदर्शन प्रभावित नहीं होता है
विभिन्न कार्य परिस्थितियों में विश्वसनीय रहता है।
6सील सतहों के लिए स्व-स्वच्छता संरचनाः जब गेंद सीट से दूर झुकाव, पाइपलाइन तरल समान रूप से गुजरता है
गेंद की सीलिंग सतह के चारों ओर 360° पर, न केवल उच्च गति तरल पदार्थ द्वारा सीट के स्थानीय क्षरण को समाप्त करता है, बल्कि धोने
आत्म सफाई प्राप्त करने के लिए सीलिंग सतह पर जमा को दूर करें।
