घर > उत्पादों > गेंद वाल्व > निउमेटिक पतली गेंद वाल्व

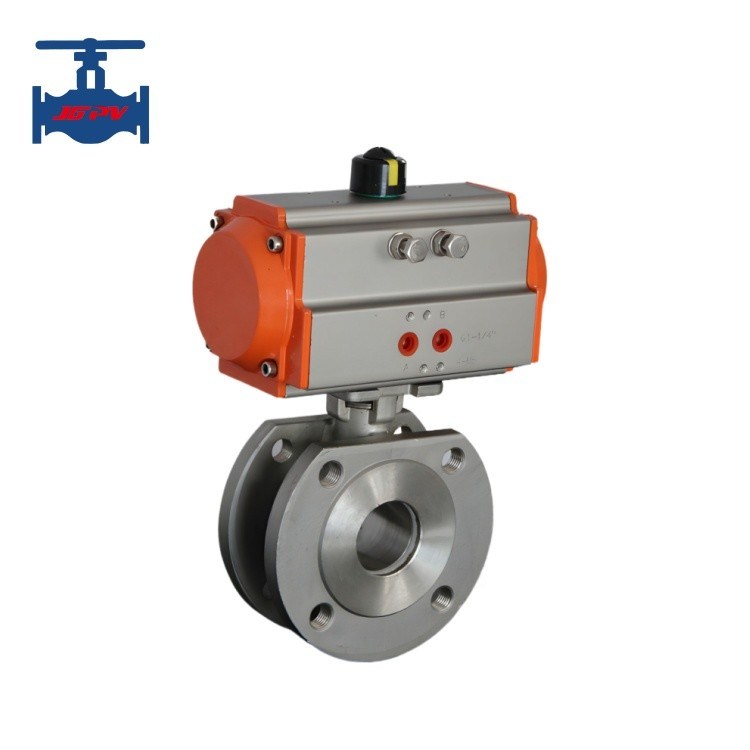

निउमेटिक पतली गेंद वाल्व

उत्पाद का विवरण

उत्पत्ति के प्लेस: चीन

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा: 1SET

पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग

प्रसव के समय: 14 दिन

भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन

आपूर्ति की क्षमता: प्रति माह 100 पीसी

सबसे अच्छी कीमत पाएं
प्रमुखता देना:
आवेदनः:
सामान्य
मध्यम प्रकार::
जल, भाप और तेल आदि।
माउन्टिंग का प्रकार::
सीधा माउंट
मानक या गैर-मानक::
मानक
प्रवाह रास्ता::
दो तरफा
सक्रियण::
मैनुअल, इलेक्ट्रिक, वायवीय, स्वचालित
सीलिंग प्रदर्शन::
सील
वर्किंग टेम्परेचर::
सामान्य तापमान और उच्च तापमान
दबाव आवेदन::
सामान्य दबाव
गुणवत्ता वारंटी::
18 महीने
आवेदनः:
सामान्य
मध्यम प्रकार::
जल, भाप और तेल आदि।
माउन्टिंग का प्रकार::
सीधा माउंट
मानक या गैर-मानक::
मानक
प्रवाह रास्ता::
दो तरफा
सक्रियण::
मैनुअल, इलेक्ट्रिक, वायवीय, स्वचालित
सीलिंग प्रदर्शन::
सील
वर्किंग टेम्परेचर::
सामान्य तापमान और उच्च तापमान
दबाव आवेदन::
सामान्य दबाव
गुणवत्ता वारंटी::
18 महीने
निउमेटिक पतली गेंद वाल्व

मुख्य विशेषताएं: वायवीय पतली गेंद वाल्व


उत्पाद परिचय:


एक वायवीय पतले प्रकार का बॉल वाल्व एक वाल्व है जहां गेंद चैनल के लंबवत अक्ष के चारों ओर 90° घूमती है। इसमें शामिल है

एक पिस्टन-प्रकार का डबल-एक्टिंग या सिंगल-एक्टिंग (स्प्रिंग-रिटर्न) वायवीय एक्चुएटर और एक ओ-प्रकार का वाल्व संरचना। सुसज्जित

सॉलेनॉइड वाल्व, एयर फिल्टर रेगुलेटर, लिमिट स्विच (वाल्व स्थिति संकेतक), या इलेक्ट्रो-वायवीय जैसे सहायक उपकरण

वाल्व स्थिति निर्धारक, यह प्रक्रिया में तरल मीडिया के स्वचालित विनियमन नियंत्रण या ऑन-ऑफ (दो-स्थिति) कटऑफ नियंत्रण को सक्षम बनाता है

पाइपलाइन।


उत्पाद तकनीकी पैरामीटर:


नाममात्र व्यास DN (मिमी)

50~200

नाममात्र दबाव PN (MPa)

1.6

परीक्षण दबाव (MPa)

शक्ति (पानी)

2.4

बंद करें (पानी)

1.76

मुख्य घटक

शरीर

WCB/CF8/CF8M

वाल्व बॉल

स्टेनलेस स्टील/कार्बन स्टील

सीट

PTFE

पैकिंग

नरम ग्रेफाइट

शाफ्ट

2Cr13

हैंडल

नमनीय लोहा

कार्य तापमान

≤150℃

माध्यम उपयुक्त

पानी, तेल, भाप


उत्पाद की विशेषताएँ:


1. वायवीय बॉल वाल्व में कम तरल प्रतिरोध होता है, जो सभी वाल्व प्रकारों में सबसे छोटा होता है। वे जल्दी और

सुविधापूर्वक खोला/बंद किया जा सकता है, पिस्टन रैक और गियर के माध्यम से वाल्व स्टेम को चलाने के लिए संपीड़ित हवा का उपयोग करना

यांत्रिक संचरण, गेंद को 0-90° घुमाना कोणीय स्ट्रोक में टॉर्क आउटपुट के साथ तेजी से खोलने/बंद करने या

विनियमन क्रियाएं। बॉल कोर चैनल सपाट और चिकना है, माध्यम जमाव की संभावना कम होती है, जिससे पाइपलाइन पिगिंग की अनुमति मिलती है। यह

एक सरल संरचना, हल्के वजन और अच्छी सीलिंग प्रदर्शन की सुविधाएँ, स्वचालित नियंत्रण में उपकरणों के लिए एक एक्चुएटर इकाई के रूप में कार्य करता है

प्रणालियाँ।

2. एक इलेक्ट्रो-वायवीय वाल्व स्थिति निर्धारक से लैस, विद्युत संकेतों और संपीड़ित हवा का उपयोग शक्ति के रूप में करते हुए, यह स्वीकार करता है

नियंत्रण प्रणाली द्वारा इनपुट किए गए 0-10mA DC या 4-20mA DC करंट सिग्नल। नियामक हवा को संपीड़ित करता है

इनपुट/आउटपुट के लिए वायु स्रोत दबाव संकेतों में, आनुपातिक विनियमन प्राप्त करने के लिए बॉल कोर के घूर्णन कोण को बदलना।

3. सोलनॉइड दिशात्मक नियंत्रण वाल्व और वाल्व स्थिति संकेतकों के साथ, AC220V या DC24V बिजली आपूर्ति का उपयोग करना और

संपीड़ित हवा को शक्ति के रूप में, यह तरल मीडिया का तेजी से ऑन-ऑफ (दो-स्थिति) कटऑफ नियंत्रण महसूस करता है।

4. वायवीय एक्चुएटर एक पिस्टन-प्रकार सिलेंडर और क्रैंक आर्म रूपांतरण संरचना को अपनाता है, जो बड़ा आउटपुट टॉर्क प्रदान करता है

और एक कॉम्पैक्ट आकार। यह एक पूरी तरह से सीलबंद वाटरप्रूफ डिज़ाइन का उपयोग करता है जिसमें उच्च सुरक्षा स्तर होता है। सिलेंडर बॉडी एक दर्पण-

तेल मुक्त स्नेहन के लिए तैयार सिलेंडर, कम घर्षण गुणांक, संक्षारण प्रतिरोध और सुपर स्थायित्व/विश्वसनीयता की विशेषता।

सभी ट्रांसमिशन बेयरिंग तेल मुक्त स्नेहन के लिए सीमा स्व-चिकनाई वाले बेयरिंग का उपयोग करते हैं, जिससे ड्राइव शाफ्ट पर कोई घिसाव नहीं होता है।
