उत्पाद का विवरण
Place of Origin: China
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1set
Packaging Details: Plywood box safety packing
Delivery Time: 14 days
Payment Terms: L/C,T/T,Western Union
Supply Ability: 100pcs per month
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

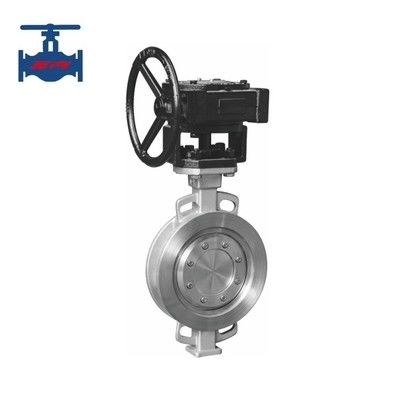

मुख्य विशेषताएं: स्टेनलेस ट्रिपल ऑफसेट बटरफ्लाई वाल्व
उत्पाद परिचय:
ट्रिपल-ऑफसेट मेटल हार्ड-सील बटरफ्लाई वाल्व में वाल्व बॉडी और सीट के लिए एक एकीकृत संरचना है, जिसमें सीट की
सीलिंग सतह को तापमान और संक्षारण-प्रतिरोधी मिश्र धातु सामग्री के साथ ओवरले किया गया है। एक बहु-परत नरम-लेमिनेटेड सीलिंग रिंग
वाल्व डिस्क पर तय की गई है। पारंपरिक बटरफ्लाई वाल्व की तुलना में, यह प्रकार उच्च तापमान
प्रतिरोध, हल्के संचालन, घर्षण रहित खोलने/बंद करने और बंद होने के दौरान ड्राइव तंत्र के बढ़े हुए टॉर्क के माध्यम से सीलिंग क्षतिपूर्ति जैसे लाभ प्रदान करता है, जो
सीलिंग प्रदर्शन को बढ़ाता है और सेवा जीवन को बढ़ाता है। इसका व्यापक रूप से
पेट्रोलियम, रसायन, धातु विज्ञान, जलविद्युत और कई अन्य उद्योगों में उपयोग किया गया है।
उत्पाद तकनीकी पैरामीटर:
|
नाममात्र व्यास DN (मिमी) |
50~1200 |
|
|
नाममात्र दबाव PN (MPa) |
0.6～4.0 |
|
|
परीक्षण दबाव (MPa) |
शक्ति (पानी) |
0.9～6.0 |
|
बंद (पानी) |
0.66～4.4 |
|
|
मुख्य घटक |
बॉडी |
स्टेनलेस स्टील/कार्बन स्टील/मिश्र धातु इस्पात |
|
वाल्व प्लेट |
स्टेनलेस स्टील/कार्बन स्टील/मिश्र धातु इस्पात |
|
|
वाल्व स्टेम |
2Cr13 स्टेनलेस स्टील |
|
|
पैकिंग |
PTFE, लचीला ग्रेफाइट |
|
|
शाफ्ट |
स्टेनलेस स्टील, PTFE, सीमेंटेड कार्बाइड |
|
|
कार्य तापमान |
-40～570℃ |
|
|
माध्यम उपयुक्त |
पानी, तेल, भाप, एसिड और क्षार और अन्य संक्षारक माध्यम |
|
उत्पाद की विशेषताएं:
1. हार्ड-सील्ड बटरफ्लाई वाल्व एक ट्रिपल-ऑफसेट हार्ड-सील्ड संरचना को अपनाता है, जिसमें वाल्व सीट के बीच न्यूनतम घिसाव होता है
और बटरफ्लाई डिस्क, और इसमें एक सीलिंग फ़ंक्शन है जो बंद होने पर कसता है।
2. सीलिंग रिंग स्टेनलेस स्टील से बनी है, जो धातु हार्ड सीलिंग और लोचदार सीलिंग दोनों के दोहरे लाभों को जोड़ती है। यह
कम और उच्च तापमान दोनों में उत्कृष्ट सीलिंग प्रदर्शन प्रदर्शित करता है, साथ ही
संक्षारण प्रतिरोध और लंबे सेवा जीवन जैसी विशेषताएं।
3. बटरफ्लाई डिस्क की सीलिंग सतह को हार्ड मिश्र धातु के साथ ओवरले-वेल्ड किया गया है, जिससे यह पहनने के लिए प्रतिरोधी हो जाता है और इसका
सेवा जीवन बढ़ जाता है।
4. बड़े आकार की बटरफ्लाई डिस्क एक ट्रस संरचना को अपनाती है, जो उच्च शक्ति, एक बड़ा प्रवाह क्षेत्र और कम प्रवाह प्रतिरोध प्रदान करती है।
5. उपयोगकर्ता की आवश्यकताओं के अनुसार, हार्ड-सील्ड बटरफ्लाई वाल्व को एक द्विदिश सीलिंग फ़ंक्शन के साथ डिज़ाइन किया जा सकता है। यह
स्थापना के दौरान माध्यम प्रवाह दिशा या स्थानिक स्थिति से प्रतिबंधित नहीं है, जिससे किसी भी दिशा में स्थापना की जा सकती है।
