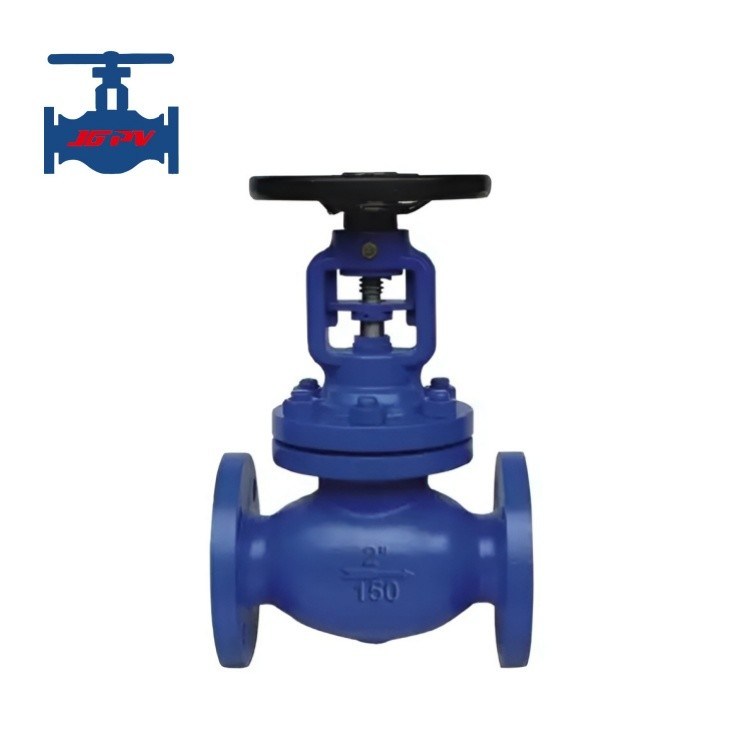

स्टीम और तेल मध्यम प्रकार का फ्लैंज-कनेक्टेड स्ट्रेट-थ्रू ग्लोब वाल्व सामान्य दबाव के साथ

हाइलाइट करें:फ्लैंज से जुड़ा हुआ सीधा-सा ग्लोब वाल्व

उत्पाद का परिचयः

ग्लोब वाल्व, जिन्हें स्टॉप वाल्व भी कहा जाता है, मजबूर सीलिंग वाल्वों की श्रेणी से संबंधित हैं। वाल्व स्टेम की धुरी है

वाल्व सीट की सील सतह के लंबवत, और वाल्व कोर को ऊपर की ओर ले जाने के लिए ड्राइव करके वाल्व खुलता या बंद हो जाता है

और नीचे. इसके खोलने और बंद करने के घटक एक प्लग के आकार की डिस्क के साथ एक सपाट या शंक्वाकार सील सतह है. डिस्क चलता है

इसलिए जब वाल्व बंद है, दबाव डिस्क पर लागू किया जाना चाहिए करने के लिए

जब ग्लोब वाल्व खोला जाता है, डिस्क की खोलने की ऊंचाई इंगित करती है कि

वाल्व पूरी तरह से खुले स्थिति में पहुंच गया है। इसलिए, ग्लोब वाल्व की पूरी तरह से खुले स्थिति का निर्धारण इस प्रकार किया जाना चाहिए

डिस्क का स्ट्रोक।

उत्पाद के तकनीकी मापदंडः

उत्पाद की विशेषताएंः

1. संरचनात्मक रूप से, ग्लोब वाल्व गेट वाल्व की तुलना में सरल होते हैं। वाल्व शरीर और डिस्क में केवल एक सील सतह होती है, जिससे उन्हें विनिर्माण प्रसंस्करण में बेहतर, निर्माण और रखरखाव में आसान बना दिया जाता है।वे विभिन्न दबावों पर लागू होते हैं।, न केवल मध्यम और निम्न दबावों के लिए उपयुक्त है, बल्कि उच्च दबावों के लिए भी। पूर्ण बंद होने के दौरान एक ग्लोब वाल्व का डिस्क स्ट्रोक छोटा होता है,तो इसकी ऊंचाई एक गेट वाल्व की तुलना में अपेक्षाकृत छोटा है.
2. एक ग्लोब वाल्व की खोलने की ऊंचाई खोलने और बंद होने के दौरान छोटी होती है, आम तौर पर वाल्व सीट मार्ग के व्यास का केवल 1/4 होता है।यह एक अत्यधिक विश्वसनीय बंद कार्रवाई की विशेषता है और प्रवाह को विनियमित करने के लिए आसान है.
3. सेवा जीवन के संदर्भ में, एक बार खुली स्थिति में, वाल्व सीट और डिस्क सील सतहों के बीच संपर्क नहीं है, जो पहनने और घर्षण के लिए कम प्रवण हैं,इस प्रकार सील के सेवा जीवन का विस्तार.
4. ग्लोब वाल्व केवल एक दिशात्मक मध्यम प्रवाह की अनुमति देते हैं और स्थापना के दौरान दिशाशीलता रखते हैं। ग्लोब वाल्व की संरचनात्मक लंबाई गेट वाल्व की तुलना में अधिक होती है।
5. ग्लोब वाल्वों में अधिक खोलने और बंद करने के टोक़ होते हैं, जिससे तेजी से काम करना मुश्किल हो जाता है।जिसके परिणामस्वरूप पाइपलाइनों में उच्च द्रव प्रवाह प्रतिरोध और महत्वपूर्ण हाइड्रोडायनामिक हानि होती है.
6. जब माध्यम डिस्क के नीचे से वाल्व में प्रवेश करता है, तो प्रतिरोध जो ऑपरेटिंग बल को दूर करने की आवश्यकता है, वह स्टेम और पैकिंग के बीच घर्षण है,प्लस मध्यम दबाव द्वारा उत्पन्न जोर.
7. ग्लोब वाल्व को बंद करने के लिए आवश्यक बल इसे खोलने से अधिक है, इसलिए स्टेम व्यास बड़ा होना चाहिए; अन्यथा, स्टेम झुकने की विफलता हो सकती है।
