उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: D343H-150LB
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: USD85.7/PC-USD29999/PC
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
मानक: |
एपीआई 609 |
मध्यम प्रकार: |
पानी, भाप और तेल |
दबाव का प्रयोग: |
निम्न दाब और मध्यम दाब |
विनिर्माण शिल्प: |
ढलाई |
सामग्री: |
कास्ट स्टील, स्टेनलेस स्टील |
सीलिंग प्रकार: |
कठोर मिश्रधातु |
पोर्ट आकार: |
2"-56" |
गुणवत्ता वारंटी: |
18 महीने |
परीक्षण मानक: |
शक्ति परीक्षण, सीलिंग परीक्षण और अन्य ग्राहक की जरूरतें |
प्रयोग: |
द्रव प्रवाह को नियंत्रित करें |
नाम: |
ट्रिपल ऑफसेट तितली वाल्व |
मानक: |
एपीआई 609 |
मध्यम प्रकार: |
पानी, भाप और तेल |
दबाव का प्रयोग: |
निम्न दाब और मध्यम दाब |
विनिर्माण शिल्प: |
ढलाई |
सामग्री: |
कास्ट स्टील, स्टेनलेस स्टील |
सीलिंग प्रकार: |
कठोर मिश्रधातु |
पोर्ट आकार: |
2"-56" |
गुणवत्ता वारंटी: |
18 महीने |
परीक्षण मानक: |
शक्ति परीक्षण, सीलिंग परीक्षण और अन्य ग्राहक की जरूरतें |
प्रयोग: |
द्रव प्रवाह को नियंत्रित करें |
नाम: |
ट्रिपल ऑफसेट तितली वाल्व |

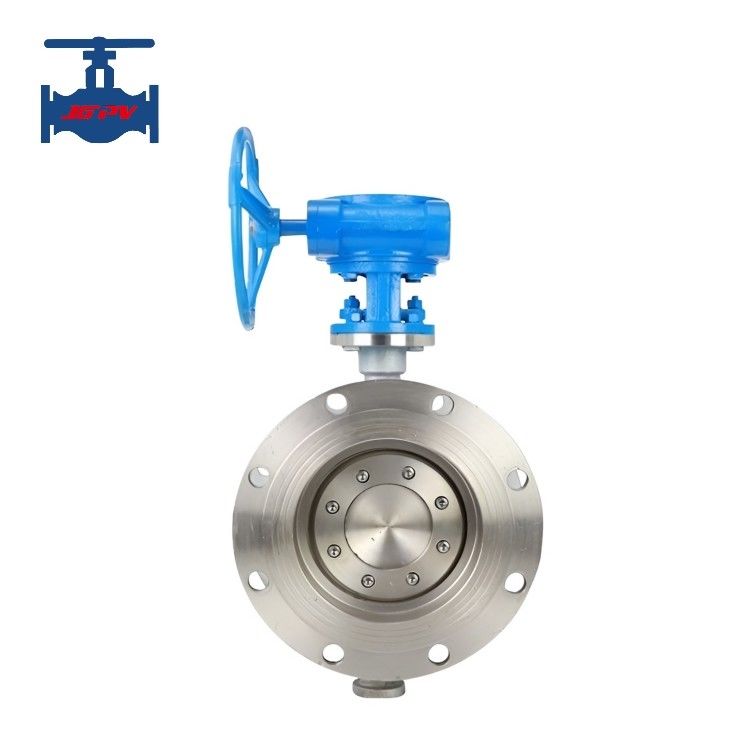

औद्योगिक पाइपलाइन उपयोग के लिए एएनएसआई मानक उच्च प्रदर्शन ट्रिपल ऑफसेट तितली वाल्व
उत्पाद का परिचयः
अमेरिकी मानक तितली वाल्व एक उच्च प्रदर्शन वाला तितली वाल्व है जिसे वर्तमान अमेरिकी मानक एपीआई 609 के अनुसार डिज़ाइन और निर्मित किया गया है।वाल्व एक त्रि-आयामी सनकी शंक्वाकार सीट सील जोड़ी को अपनाता है, और तितली प्लेट सील तितली प्लेट पर एम्बेडेड धातु प्लेट के एक नए प्रकार का उपयोग करता है वाल्व सीट से मेल खाने के लिए।सीलिंग सतह का घर्षण प्रतिरोध छोटा है, और यह बंद होने पर कसने का कार्य करता है। यह एक विश्वसनीय सील प्रदर्शन सुनिश्चित करता है, और खोलने से यह सुनिश्चित होता है कि सील पूरी तरह से संपर्क से बाहर है,यह सुनिश्चित करना कि सीलिंग सतह क्षतिग्रस्त न होएपीआई तितली वाल्वों को फ्लैंज प्रकार तीन के विषम संरचना, क्लैंप प्रकार तीन विषम संरचना और वाल्व शरीर के चारों ओर protrusions के साथ में विभाजित कर रहे हैं,स्क्रू छेद के साथ एक एकल फ्लैंज संरचना के रूप में डिज़ाइन किया गया.
उत्पाद विनिर्देश:
| 1 | तकनीकी मानक | डिजाइन और निर्माण | एपीआई 609 |
| 2 | लंबाई संरचना | एएसएमई बी1610 | |
| 3 | फ्लैंज कनेक्शन | एएसएमई बी165, ASME B16.47 | |
| 4 | परीक्षण और निरीक्षण | एपीआई 598 | |
| 5 | पोर्ट का आकार | इंच | 2 - 40 |
| 6 | नाममात्र दबाव (पाउंड) | वर्ग | 150/300/600 |
| 7 | परीक्षण दबाव (एमपीए) | शक्ति परीक्षण (पानी) | 3.0/7.5/16.5 |
| 8 | सीलिंग परीक्षण (पानी) | 2.2/5.5/12.1 | |
| 9 | मध्यम लागू | पानी, भाप, तेल आदि। | |
| 10 | कार्य तापमान | -29~425°C | |
| 11 | कनेक्शन का तरीका | वेफर, फ्लैंज, लग | |
| 12 | संचालित विधि | कृमि गियर, विद्युत और वायवीय एक्ट्यूएटर | |
उत्पाद की विशेषताएंः
1सरल बाहरी संरचना, छोटी मात्रा, हल्का वजन, कम लागत और व्यापक अनुप्रयोग रेंज
2इस तितली वाल्व की संरचनात्मक विशेषताओं से अन्य प्रकार के तितली वाल्वों के नुकसान को समाप्त किया जाता है, जो अधिक खोले जाते हैं और सील करने में असमर्थ होते हैं,और यह सामान्य रूप से उच्च तापमान पर इस्तेमाल किया जा सकता है, उच्च तापमान स्थितियों में उपयोग किए जाने पर थर्मल विस्तार के कारण आसानी से रिसाव के दोष को दूर करता है।
3वाल्व विभिन्न सीलिंग सतह सामग्री का चयन करता है जो कि उपयोग किए जाने वाले माध्यम की आवश्यकताओं के अनुसार यह सुनिश्चित करता है कि सीलिंग सतह पहनने, क्षरण के प्रतिरोधी हो और इसकी सेवा जीवन लंबी हो।
