उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: D71X-16Q
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: USD9.9/PC - USD49.9/PC
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: 14 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
नाम: |
डबल ऑफसेट तितली वाल्व |
मानक या अमानक: |
मानक |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
प्रयोग: |
द्रव प्रवाह को नियंत्रित करें |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
कम दबाव |
मध्यम प्रकार: |
पानी, तेल |
डिस्क सामग्री: |
तन्य लौह, कच्चा इस्पात, स्टेनलेस स्टील |
सीलिंग प्रकार: |
नरम सील, ईपीडीएम, एनबीआर |
पोर्ट आकार: |
डीएन50-डीएन250 |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
डबल ऑफसेट तितली वाल्व |
मानक या अमानक: |
मानक |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
प्रयोग: |
द्रव प्रवाह को नियंत्रित करें |
कार्य तापमान: |
सामान्य तापमान |
दबाव का प्रयोग: |
कम दबाव |
मध्यम प्रकार: |
पानी, तेल |
डिस्क सामग्री: |
तन्य लौह, कच्चा इस्पात, स्टेनलेस स्टील |
सीलिंग प्रकार: |
नरम सील, ईपीडीएम, एनबीआर |
पोर्ट आकार: |
डीएन50-डीएन250 |
गुणवत्ता वारंटी: |
18 महीने |

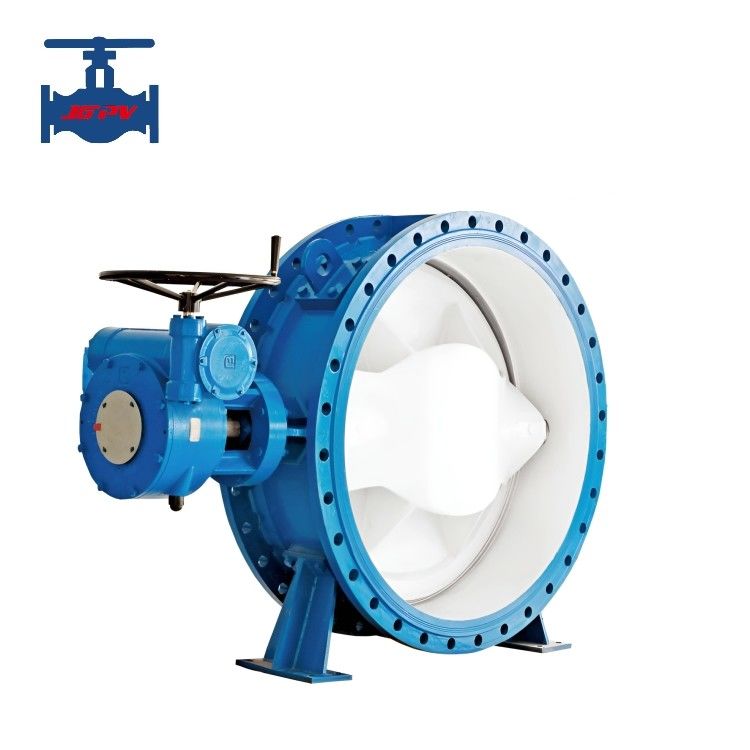

लोहे की नरम सील डबल ऑफसेट तितली वाल्व
उत्पाद का परिचयः
डबल एक्सेन्ट्रिक बटरफ्लाई वाल्व को सिंगल एक्सेन्ट्रिक बटरफ्लाई वाल्व के आधार पर और भी बेहतर बनाया गया है और यह सबसे व्यापक रूप से उपयोग किया जाता है।इसकी संरचनात्मक विशेषता यह है कि वाल्व स्टेम अक्ष तितली प्लेट के केंद्र और शरीर के केंद्र दोनों से विचलित होता है. दोहरी विचलन का प्रभाव वाल्व खोलने के बाद तितली प्लेट को वाल्व सीट से जल्दी से अलग करने की अनुमति देता है,बड़ी मात्रा में तितली प्लेट और वाल्व सीट के बीच अनावश्यक अत्यधिक संपीड़न और स्क्रैपिंग को समाप्त करना, खोलने के प्रतिरोध की दूरी को कम करना, पहनने को कम करना और वाल्व सीट की सेवा जीवन में सुधार करना।स्क्रैपिंग में महत्वपूर्ण कमी डबल एक्सेन्ट्रिक तितली वाल्वों में धातु सीटों के उपयोग की अनुमति देती है, उच्च तापमान क्षेत्रों में उनके अनुप्रयोग में सुधार।
उत्पाद के तकनीकी मापदंड:
| तकनीकी मानक | डिजाइन और निर्माण | आईएसओ 10631-1991 GB/T12238-1989 |
| लंबाई संरचना | आईएसओ 5752*1998 GB/T12221-1989 | |
| फ्लैंज कनेक्शन | GB/T9113-2000 GB/T9113-2000 | |
| परीक्षण और निरीक्षण | ISO/DIN5208-1987 GB/T13927-1992 | |
| वाल्व मार्किंग | ISO5209-1987 GB12220-1989 | |
| ड्राइव डिवाइस कनेक्शन | ISO/DIN5211-1982 GB12223-1989 | |
| वाल्व आपूर्ति आवश्यकताएं | आईएसओ/डीआईएन5211-1982 जीबी/टी12252 |
| 1 | पोर्ट का आकार | मिमी | 100-1200 |
| 2 | दबाव नोमीnअल | एमपीए | 1.0/1.6 |
| 3 | परीक्षण दबाव (एमपीए) | शक्ति परीक्षण (पानी) | 1.5/2.4 |
| 4 | सीलिंग परीक्षण (पानी) | 1.1/1.76 | |
| 5 | मध्यम लागू | मीठा पानी, सीवेज, समुद्री जल, हवा आदि | |
| 6 | कार्य तापमान | -15~110°C | |
| 7 | कनेक्शन का तरीका | फ्लैंज | |
| 8 | संचालित विधि | कृमि गियर, विद्युत और वायवीय एक्ट्यूएटर | |
उत्पाद की विशेषताएंः
1तर्कसंगत डिजाइन, कॉम्पैक्ट संरचना, आसान स्थापना और विघटन और आसान रखरखाव।
2सीलिंग रिंग के घर्षण को कम करने और वाल्व के सेवा जीवन का विस्तार करने के लिए एक विषम संरचना को अपनाना।
3 पूरी तरह से सील, शून्य रिसाव के साथ। अल्ट्रा उच्च वैक्यूम परिस्थितियों के लिए इस्तेमाल किया जा सकता है
4. वाल्व प्लेट सीलिंग रिंग, तितली प्लेट, शाफ्ट और अन्य सामग्री, विभिन्न मीडिया और विभिन्न तापमान के लिए उपयुक्त को बदलने
•
