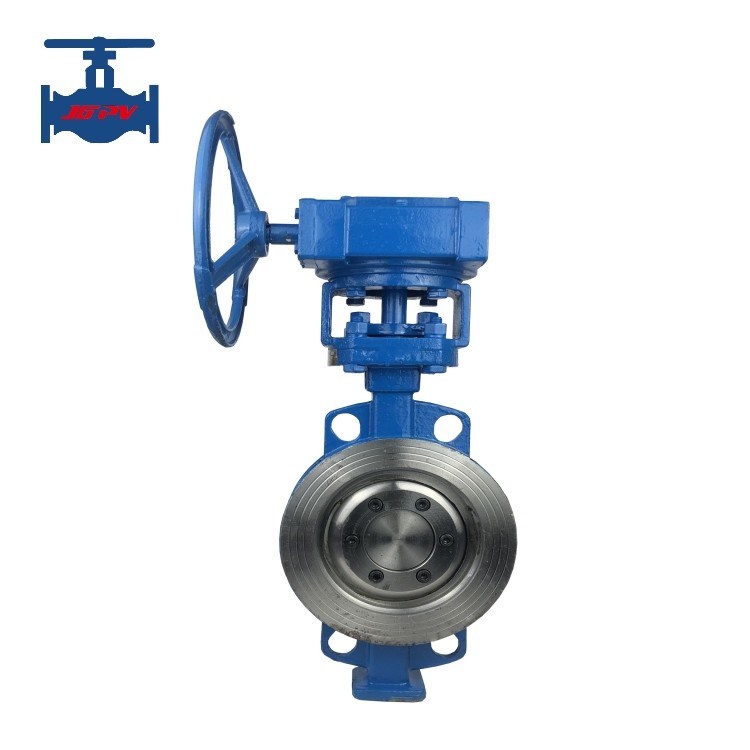

उद्योग पाइपलाइन उपयोग के लिए उच्च प्रदर्शन ट्रिपल ऑफसेट तितली वाल्व

औद्योगिक पाइपलाइन उपयोग के लिए एएनएसआई मानक उच्च प्रदर्शन ट्रिपल ऑफसेट तितली वाल्व

उत्पाद का परिचयः

अमेरिकी मानक तितली वाल्व एक उच्च प्रदर्शन वाला तितली वाल्व है जिसे वर्तमान अमेरिकी मानक एपीआई 609 के अनुसार डिज़ाइन और निर्मित किया गया है।वाल्व एक त्रि-आयामी सनकी शंक्वाकार सीट सील जोड़ी को अपनाता है, और तितली प्लेट सील एक नई प्रकार की धातु प्लेट तितली प्लेट पर एम्बेडेड वाल्व सीट से मेल खाने के लिए का उपयोग करता है।

अमेरिकी मानक तितली वाल्व एकतीन एक्सेन्ट्रिक तितली वाल्व, जिसका तीसरा एक्सेन्ट्रिसिटी डबल एक्सेन्ट्रिक वाल्व के स्टेम एक्सिस की स्थिति की एक्सेन्ट्रिसिटी से बनता है,और एक कोण द्वारा वाल्व केंद्र रेखा से शंकु सील सतह के केंद्र रेखा के विचलन. पहले दो विलक्षणताएं वाल्व सीट और सीलिंग रिंग के बीच घर्षण को कम करती हैं, जिससे वाल्व सीट और वाल्व प्लेट लगभग 15 डिग्री के उद्घाटन के बाद संपर्क से अलग हो जाती हैं।तीसरे विचलन पूरी तरह से वाल्व सीट और वाल्व प्लेट पूरे वाल्व स्ट्रोक भर में बंद कर देता है, और वाल्व प्लेट और वाल्व प्लेट के बीच संपर्क सील के दौरान केवल एक क्षणिक क्षण है।

यह संरचना बहुत खोलने और बंद करने की प्रक्रिया के दौरान वाल्व सीट और वाल्व प्लेट के बीच घर्षण को कम करती है, पहनने को कम करती है, और सेवा जीवन का विस्तार करती है; घर्षण की कमी के कारण,वाल्व का ऑपरेटिंग टॉर्क कम हो जाता हैश्रमिकों की श्रम तीव्रता को कम करने के लिए, और छोटे एक्ट्यूएटरों का उपयोग किया जा सकता है; इसकी सीलिंग वाल्व सीट और वाल्व प्लेट पर सीलिंग रिंग के बीच निचोड़कर प्राप्त की जाती है,मोर्टार जितना अधिक होगायदि वाल्व संरचना का डिजाइन उचित है, तो यह अत्यधिक उच्च सील प्रभाव प्राप्त कर सकता है,और सीलिंग संपर्क कोण का उचित डिजाइन वाल्व जामिंग की संभावना को समाप्त कर सकता है, इसलिए यह संचालन की विश्वसनीयता में सुधार करता है;तीन सनकी तितली वाल्व नरम सील की कमजोरी को दूर करने के लिए धातु सील का उपयोग करते हैं और लागू तापमान की एक व्यापक रेंज हैयह न केवल उच्च और निम्न तापमान स्थितियों के लिए गेट वाल्वों की जगह ले सकता है, बल्कि इसका उपयोग जंग और कटाव प्रतिरोधी स्थितियों के लिए भी किया जा सकता है

उत्पाद विनिर्देश:

उत्पाद की विशेषताएंः
1सरल बाहरी संरचना, छोटी मात्रा, हल्का वजन, कम लागत और व्यापक अनुप्रयोग रेंज
2इस तितली वाल्व की संरचनात्मक विशेषताओं से अन्य प्रकार के तितली वाल्वों के नुकसान को समाप्त किया जाता है, जो अधिक खोले जाते हैं और सील करने में असमर्थ होते हैं,और यह सामान्य रूप से उच्च तापमान पर इस्तेमाल किया जा सकता है, उच्च तापमान स्थितियों में उपयोग किए जाने पर थर्मल विस्तार के कारण आसानी से रिसाव के दोष को दूर करता है।
3वाल्व विभिन्न सीलिंग सतह सामग्री का चयन करता है जो कि उपयोग किए जाने वाले माध्यम की आवश्यकताओं के अनुसार यह सुनिश्चित करता है कि सीलिंग सतह पहनने, क्षरण के प्रतिरोधी हो और इसकी सेवा जीवन लंबी हो।
