उत्पाद का विवरण
Place of Origin: China
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1set
Packaging Details: Plywood box safety packing
Delivery Time: 14 days
Payment Terms: L/C,Western Union,T/T
Supply Ability: 100pcs per month
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

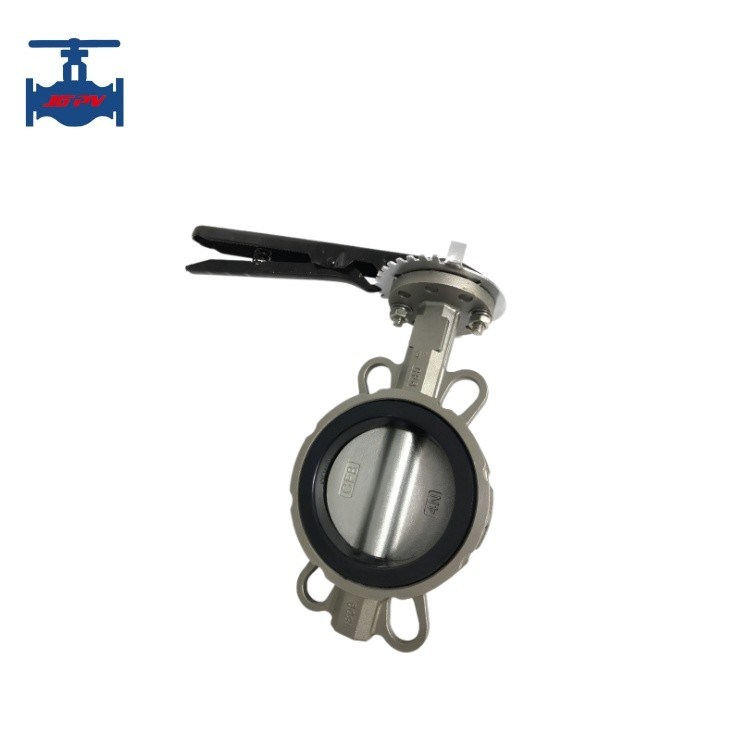

मुख्य विशेषताएं: सेंटरलाइन बटरफ्लाई वाल्व (कंसेंट्रिक बटरफ्लाई वाल्व)
उत्पाद परिचय:
मध्य-लाइन सॉफ्ट सील बटरफ्लाई वाल्व पाइपलाइन के लिए पसंदीदा पारंपरिक बटरफ्लाई वाल्व है। उपयोगिता मॉडल में सरल संरचना, छोटे प्रवाह प्रतिरोध गुणांक, लगभग-सीधी प्रवाह विशेषताओं के फायदे हैं, और यह मलबे से मुक्त है, हल्के वजन का है, स्थापित करने में सुविधाजनक है, और ड्राइविंग टॉर्क में छोटा है। इस वाल्व का उपयोग मीडिया को काटने और उपयोग किए गए मीडिया के प्रवाह को विनियमित करने के लिए भी किया जा सकता है। इसका एक्चुएटिंग डिवाइस उपयोगकर्ता की आवश्यकताओं के अनुसार बनाया जा सकता है, या तो मैनुअल, इलेक्ट्रिक, वायवीय, या अन्य रूपों में। विभिन्न सामग्रियों का चयन किया जाता है और विभिन्न सामग्रियों के सील रिंग प्रदान किए जाते हैं। वाल्व विभिन्न मीडिया और काम करने की स्थितियों के लिए लागू होता है और लागत और प्रदर्शन को सर्वोत्तम मिलान प्राप्त करता है।
उत्पाद तकनीकी पैरामीटर:
|
नाममात्र व्यास DN (मिमी) |
40~150 |
|
|
नाममात्र दबाव PN (MPa) |
1.0~1.6 |
|
|
परीक्षण दबाव (MPa) |
शक्ति (पानी) |
1.5~2.4 |
|
संलग्न (पानी) |
1.1~1.76 |
|
|
मुख्य घटक |
वाल्व बॉडी |
HT200 |
|
डिस्क |
QT450-10 |
|
|
सीट |
NBR |
|
|
धुरी |
2Cr13 |
|
|
काम करने का तापमान |
≤80℃ |
|
|
उपयुक्त माध्यम |
पानी और तेल |
|
|
कनेक्शन |
वेफर प्रकार |
|
उत्पाद की विशेषताएं:
1. कॉम्पैक्ट और पोर्टेबल, हटाने और बनाए रखने में आसान, और किसी भी स्थिति में स्थापित किया जा सकता है;
2. इसकी प्रवाह विशेषता सीधी रेखा की ओर होती है और यह महान विनियमन प्रदर्शन का है;
3. सरल संरचना, कॉम्पैक्ट, छोटा ऑपरेटिंग टॉर्क और केवल 90 डिग्री घुमाकर तेजी से खुलना;
4. आंतरिक रिसाव बिंदु को पिन के बिना वाल्व प्लेट को वाल्व रॉड से जोड़कर समाप्त कर दिया जाता है;
5. वाल्व प्लेट का घेरा गेंद के रूप में बनाया जाता है ताकि सीलिंग प्रदर्शन में सुधार हो सके और वाल्व के सेवा जीवन को बढ़ाया जा सके, और दबाव में 50,000 बार खोलने और बंद करने के बाद शून्य रिसाव होता है;6. सीलिंग तत्व को बदला जा सकता है, और दो-तरफा सील बॉक्स के लिए उपयुक्त है।
6. बटरफ्लाई डिस्क को अनुरोध के रूप में पेंट किया जा सकता है।
7. वाल्व को फ्लैंज या वेफर किया जा सकता है।
8. प्रेरणा हैंडल, वायवीय और विद्युत रूप से संचालित वाल्व हो सकता है।
