उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
Packaging Details: Plywood box safety packing
प्रसव के समय: 14 दिन
Payment Terms: L/C,T/T,Western Union
आपूर्ति की क्षमता: प्रति माह 100 पीसी
आवेदनः: |
सामान्य |
मध्यम प्रकार:: |
जल, भाप और तेल आदि। |
माउन्टिंग का प्रकार:: |
सीधा माउंट |
मानक या गैर-मानक:: |
मानक |
प्रवाह रास्ता:: |
दो तरफा |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
सीलिंग प्रदर्शन:: |
सील |
वर्किंग टेम्परेचर:: |
सामान्य तापमान और उच्च तापमान |
दबाव आवेदन:: |
सामान्य दबाव |
गुणवत्ता वारंटी:: |
18 महीने |
आवेदनः: |
सामान्य |
मध्यम प्रकार:: |
जल, भाप और तेल आदि। |
माउन्टिंग का प्रकार:: |
सीधा माउंट |
मानक या गैर-मानक:: |
मानक |
प्रवाह रास्ता:: |
दो तरफा |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
सीलिंग प्रदर्शन:: |
सील |
वर्किंग टेम्परेचर:: |
सामान्य तापमान और उच्च तापमान |
दबाव आवेदन:: |
सामान्य दबाव |
गुणवत्ता वारंटी:: |
18 महीने |

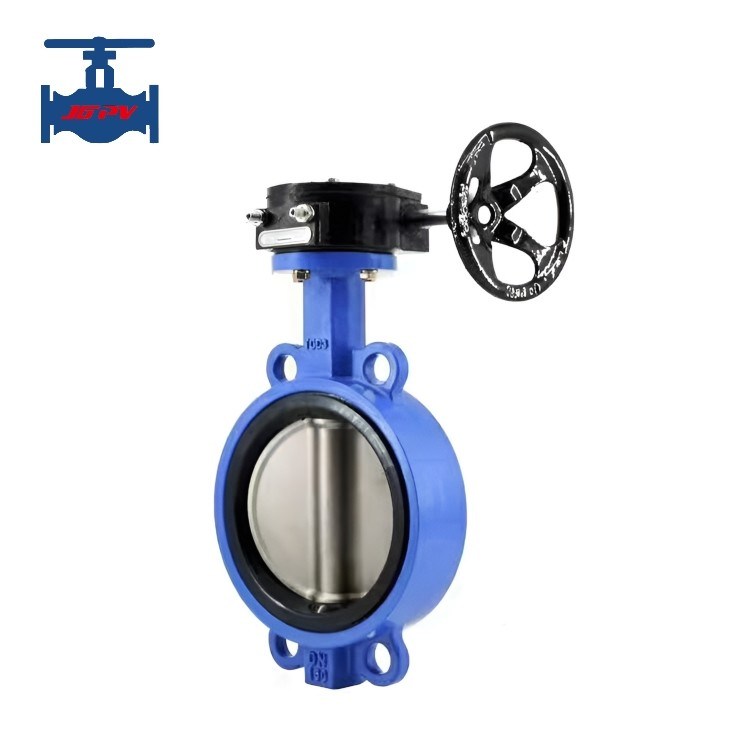

हाइलाइट करें:वर्म गियर एक्ट्यूएटर संचालित वेफर प्रकार के तितली वाल्व
उत्पाद का परिचयः
मध्य-लाइन नरम सील तितली वाल्व पाइपलाइन के लिए पसंदीदा पारंपरिक तितली वाल्व है। उपयोगिता मॉडल में सरल संरचना, छोटे प्रवाह प्रतिरोध गुणांक,लगभग सीधी प्रवाह विशेषताएं, और मलबे से मुक्त है, हल्के वजन में, स्थापित करने के लिए सुविधाजनक है, और ड्राइविंग टॉर्क में छोटा है। इस वाल्व का उपयोग मीडिया को काटने के लिए और उपयोग किए जाने वाले मीडिया के प्रवाह को विनियमित करने के लिए भी किया जा सकता है।इसके संचालित उपकरण उपयोगकर्ता की आवश्यकताओं के अनुसार बनाया जा सकता है, या तो मैनुअल, इलेक्ट्रिक, वायवीय या अन्य रूपों में। विभिन्न सामग्रियों का चयन किया जाता है और विभिन्न सामग्रियों के सील रिंग प्रदान किए जाते हैं।वाल्व विभिन्न मीडिया और काम की स्थिति के लिए लागू होता है और लागत और प्रदर्शन सबसे अच्छा मैच प्राप्त करने के लिए बनाता हैनरम सील तितली वाल्व 120°C से कम तापमान और 1.6 एमपीए से कम नाममात्र दबाव के लिए उपयुक्त है और यह जल आपूर्ति और जल निकासी जैसे उद्योगों के लिए उपयुक्त है।अपशिष्ट जल, खाद्य, ताप, गैस, नौवहन, जल-ऊर्जा, धातु, ऊर्जा प्रणाली और वस्त्र,विशेष रूप से दो-तरफा सील बॉक्स वाल्व निकायों के लिए उपयुक्त है जो आसानी से जंग हो जाते हैं।
उत्पाद के तकनीकी मापदंडः
|
नाममात्र व्यास DN (मिमी) |
40~1200 |
|
|
नाममात्र दबाव पीएन (एमपीए) |
1.6 |
|
|
परीक्षण दबाव (एमपीए) |
शक्ति (पानी) |
2.4 |
|
बंद करो (पानी) |
1.76 |
|
|
मुख्य घटक |
वाल्व शरीर |
दुबला लोहा |
|
डिस्क |
दुबला लोहा, स्टेनलेस स्टील |
|
|
सीट |
एनबीआर, ईपीडीएम, पीटीएफई |
|
|
धुरी |
20Cr13 |
|
|
कार्य तापमान |
≤ 80°C |
|
|
मध्यम उपयुक्त |
पानी और तेल |
|
|
संबंध |
वेफर का प्रकार |
|
|
ऑपरेशन |
कृमि गियर संचालन |
|
उत्पाद की विशेषताएंः
1.सीसंकुचित और पोर्टेबल, हटाने और रखरखाव के लिए आसान, और किसी भी स्थिति में स्थापित किया जा सकता है;
2इसकी प्रवाह विशेषता सीधी रेखा होती है और इसमें बहुत अच्छा विनियमन होता है।
3. सरल संरचना, कॉम्पैक्ट, छोटा ऑपरेटिंग टॉर्क और केवल 90 डिग्री घूर्णन द्वारा तेजी से खोलने;
4. आंतरिक रिसाव बिंदु पिन के बिना वाल्व रॉड के साथ वाल्व प्लेट को जोड़कर समाप्त किया जाता है;
5. वाल्व प्लेट के घेरे सील प्रदर्शन में सुधार और वाल्व के सेवा जीवन को लम्बा करने के लिए गेंद के रूप में बनाया जाता है, और वाल्व खोला गया है और 50 के लिए बंद कर दिया गया है के बाद शून्य रिसाव है,000 बार दबाव में;
6. सीलिंग तत्व को बदला जा सकता है, और दो-तरफा सील बॉक्स के लिए उपयुक्त है।
7. तितली डिस्क अनुरोध के रूप में चित्रित किया जा सकता है.
8वाल्व फ्लैंज या वेफर हो सकता है।
9. प्रेरणा हैंडल, वायवीय और विद्युत संचालित वाल्व हो सकती है।
