उत्पाद का विवरण
Place of Origin: China
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1set
Packaging Details: Plywood box safety packing
Delivery Time: 14 days
Payment Terms: L/C,T/T,Western Union
Supply Ability: 100pcs per month
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

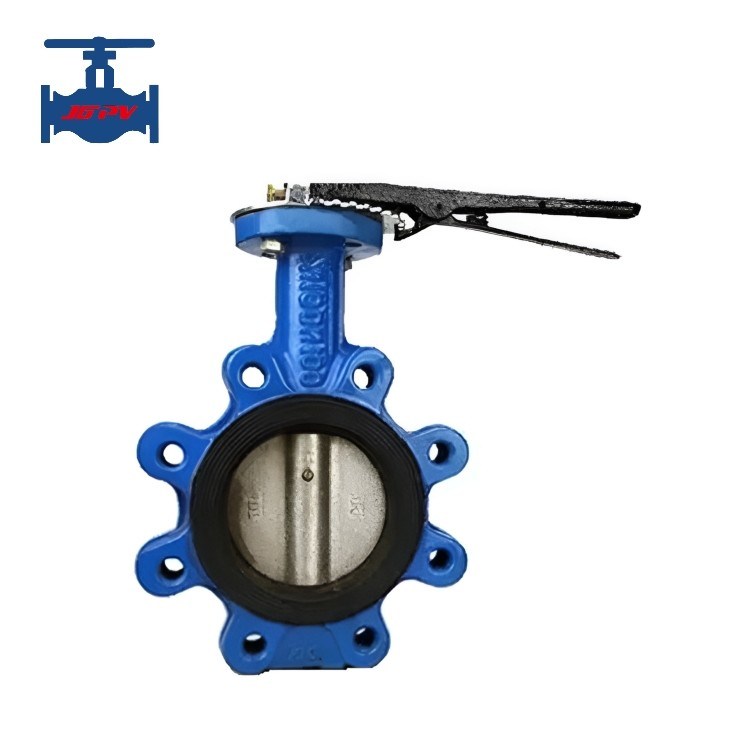

हाइलाइट करें:लग प्रकार के वेफर तितली वाल्व
उत्पाद का परिचयः
वेफर बटरफ्लाई वाल्व दो पाइप फ्लैंज के बीच डबल बोल्ट वाल्व से जुड़ा होता है, इसकी सरल संरचना, छोटा आकार, हल्का वजन, केवल कुछ भागों द्वारा।और केवल 90° घूमने की जरूरत है जल्दी से खोल और बंद कर सकते हैं, सरल संचालन, जबकि वाल्व अच्छी द्रव नियंत्रण विशेषताओं है जब तितली वाल्व पूरी तरह से खुली स्थिति में है,तितली प्लेट मोटाई एकमात्र प्रतिरोध है जब माध्यम वाल्व शरीर के माध्यम से बहता है, इसलिए वाल्व द्वारा उत्पादित दबाव में गिरावट बहुत कम है, इसलिए इसमें अच्छी प्रवाह नियंत्रण विशेषताएं हैं। तितली वाल्व में दो सील प्रकार हैंः स्प्रिंग सील और धातु सील। लोचदार सील वाल्व,सीलिंग अंगूठी वाल्व शरीर पर घुड़सवार किया जा सकता है या डिस्क परिधि के लिए संलग्न.
उत्पाद के तकनीकी मापदंडः
|
नाममात्र व्यास DN (मिमी) |
40~600 |
|
|
नाममात्र दबाव पीएन (एमपीए) |
1.6 |
|
|
परीक्षण दबाव (एमपीए) |
शक्ति (पानी) |
2.4 |
|
बंद करो (पानी) |
1.76 |
|
|
मुख्य घटक |
वाल्व शरीर |
दुबला लोहा |
|
डिस्क |
QT450-10 |
|
|
सीट |
एनबीआर, ईपीडीएम |
|
|
धुरी |
20Cr13 |
|
|
कार्य तापमान |
≤ 80°C |
|
|
मध्यम उपयुक्त |
पानी और तेल |
|
|
संबंध |
वेफर का प्रकार |
|
|
संचालित विधि |
लीवर ऑपरेशन |
|
उत्पाद की विशेषताएंः
1.एपीआई 609/ईएन 593 के अनुसार डिजाइन
2.दोनों दिशाओं में तंग, लग प्रकार के ग्रिड वाले कानों के साथ।
3.शरीर के आकार के अनुकूल लचीला आस्तीन कम ऑपरेटिंग टॉर्क सुनिश्चित करता है। उच्च और निम्न अर्ध-स्तंभ उच्च प्रवाह गुणांक प्रदान करता है, परिधि पर मशीनीकृत डिस्क कम और नियमित टॉर्क प्रदान करता है।
4.आईएसओ 5211 के अनुसार माउंटिंग फ्लैंज
5.छोटा ऑपरेटिंग टॉर्क, श्रम-बचत दक्षता, संचालित करने में आसान,
6.किसी भी स्थिति में स्थापित किया जा सकता है, आसान रखरखाव।
7.सीलिंग भागों को प्रतिस्थापित किया जा सकता है, और सीलिंग प्रदर्शन विश्वसनीय है, दो तरफा सीलिंग शून्य रिसाव तक पहुंचता है।
8.सीलिंग सामग्री उम्र बढ़ने प्रतिरोध, संक्षारण प्रतिरोध, लंबी सेवा जीवन।
9.सरल संरचना, अच्छी सामान्य विनिमेयता, उच्च लागत प्रदर्शन।
10.स्टेम सील को विकृत करना आसान नहीं है, ताकि आम स्टेम रिसाव की घटना से बचा जा सके, समग्र समर्थन अच्छा, स्थिर और विश्वसनीय है।
