उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: जेडडीएलएम-जेजीपीवी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD339/Set to USD7999.9/Set
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: दो सप्ताह
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 500 सेट
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |

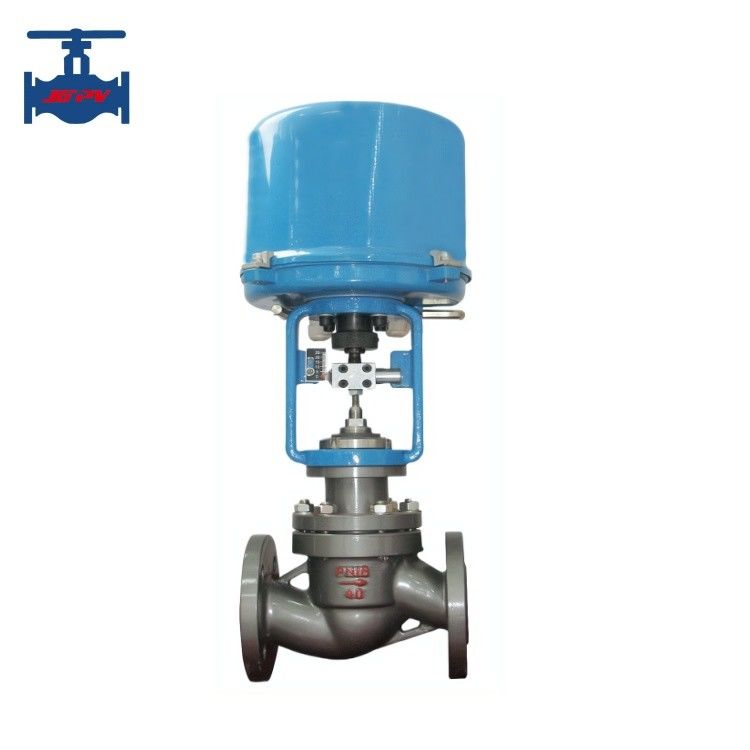

एएनएसआई जीबी मानक कास्ट स्टील इलेक्ट्रिक एक्टिवेटेड सिंगल सीटेड कंट्रोल वाल्व
उत्पाद का परिचयः
नियंत्रण वाल्व एक बिजली संचालित उपकरण है जिसका उपयोग गैस, तेल, पानी और भाप जैसे तरल पदार्थों के प्रवाह को नियंत्रित करने या बदलने के लिए किया जाता है। यह एक नियंत्रक से संकेत प्राप्त करने के बाद चलता है, प्रवाह को बदलता है।यह प्रवाह मार्ग के आकार को बदलकर तरल पदार्थों के प्रवाह को प्रबंधित करने और निर्देशित करने के लिए उपयोग किया जाने वाला नियंत्रण उपकरण हैयह प्रवाह, तापमान, दबाव या तरल स्तर पर प्रत्यक्ष नियंत्रण प्रदान करता है। तरल पदार्थ के प्रवाह को नियंत्रित करने के लिए, एक नियंत्रण वाल्व वाल्व प्लग या डिस्क की स्थिति को समायोजित करने के लिए एक एक्ट्यूएटर का उपयोग करता है।इनका उपयोग प्रक्रिया चर को लक्ष्य निर्धारित बिंदु के जितना संभव हो उतना करीब रखने के लिए किया जाता हैइस वाल्व की स्थापना के घटकों में एक वाल्व शरीर, एक एक्ट्यूएटर, एक पोजिशनिंग शामिल है। शरीर में ट्रिम घटकों और एक हेडसेट असेंबली होती है।इसकी संरचना बैठने की सतहों और एक वाल्व बंद भाग का समर्थन करता है जबकि तरल पदार्थ स्थैतिक दबाव और अंतर दबाव का सामना, तरल पदार्थ प्रवाह की अनुमति, पाइप-जोड़ने के छोर प्रदान, और उपरोक्त सभी।या विद्युत संचालित actuators उपकरण हैं जो वाल्व खोलने और बंद करने के लिए आवश्यक बल उत्पन्नवांछित सेट-पॉइंट बनाए रखने के लिए, पोजिशनिंग मशीन वास्तविक एक्ट्यूएटर आंदोलन को ट्रैक और प्रबंधित करती है।
प्रकाश शरीर और उत्कृष्ट प्रदर्शन के साथ ZDLM श्रृंखला इलेक्ट्रॉनिक प्रकार विद्युत विनियमन वाल्व उत्पादों, यह एक उच्च गुणवत्ता वाले बुनियादी विद्युत नियंत्रण वाल्व उत्पाद है।यह सामान्य द्रव प्रक्रिया मध्यम प्रक्रिया की स्थिति के उत्पादन प्रक्रिया नियंत्रण प्रणाली के लिए उपयुक्त है.
यह उत्पाद 3810L श्रृंखला के इलेक्ट्रॉनिक प्रकार के विद्युत एक्ट्यूएटर और ठीक और आस्तीन विनियमन वाल्व से बना है। एक्ट्यूएटर एक अंतर्निहित इलेक्ट्रॉनिक नियंत्रक मॉड्यूल के साथ एक एकीकृत संरचना है,जो अतिरिक्त सर्वो एम्पलीफायर की परेशानी से बच सकता हैइसमें उच्च परिशुद्धता और आसान स्थापना है।
उत्पाद का तकनीकी पैरामीटर:
| नाममात्र बंदरगाह का आकार (मिमी) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||
|
प्रवाह गुणांक क्वि |
रैखिक |
6.9 11 |
17.6 |
27.5 |
27.5 44 |
44 69 |
69 110 |
110 176 |
275 |
440 |
440 690 |
690 1000 |
1000 1600 |
| समान प्रतिशत |
6.3 10 |
16 |
25 |
25 40 |
40 63 |
63 100 |
100 160 |
250 |
400 |
400 630 |
630 900 |
900 1400 |
|
| स्ट्रोक (मिमी) | 16 | 25 | 40 | 60 | 100 | ||||||||
| एक्ट्यूएटर प्रकार | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | ||||||||
| अनुमत दबाव अंतर (एमपीए) | 4 | 4.2 | 4.6 | 3.7 | 2.7 | 2.2 | |||||||
| संकेत | 4~20mA डीसी, 1~5V डीसी | ||||||||||||
|
विद्युत आपूर्ति |
24V, 220V, 380V, 440V | ||||||||||||
| दबाव (एमपीए) | 1.6-10.0 | ||||||||||||
| कार्य तापमान |
कार्बन स्टीलः -40~250 / -40~450 स्टेनलेस स्टीलः -40~250 / -60~450 |
||||||||||||
|
प्रवाह की विशेषताएं |
रैखिक और रैखिक, निश्चित अनुपात 50:1 | ||||||||||||
उत्पाद की विशेषताएंः
1संतुलित वाल्व कोर को अपनाया जाता है, जिसमें छोटे असंतुलित बल, बड़े अनुमेय अंतर दबाव और स्थिर संचालन होता है।
2वाल्व के कोर में एक बड़ी मार्गदर्शक सतह होती है, जो धुंधली धारा और प्रभाव के कारण होने वाले कंपन को बेहतर बना सकती है और क्षति को कम कर सकती है।
3शोर साधारण एकल सीट विनियमन वाल्व की तुलना में लगभग 10dB (a) कम है।
4सरल संरचना और सुविधाजनक विघटन और रखरखाव।
उत्पादों की इस श्रृंखला में अच्छा प्रदर्शन और संचालन है, और अनुप्रयोगों की एक विस्तृत श्रृंखला में ग्राहकों की नियंत्रण आवश्यकताओं को पूरा कर सकते हैं।
