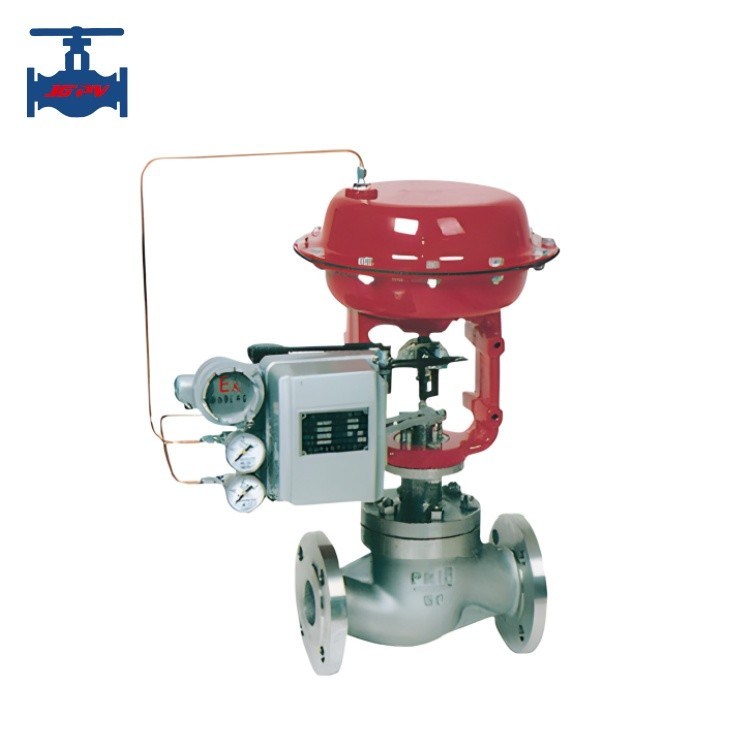

WCB CF8 CF8M वायवीय डायफ्राम प्रकार दबाव विनियमन नियंत्रण वाल्व

WCB CF8 CF8M वायवीय डायफ्राम प्रकार दबाव विनियमन नियंत्रण वाल्व

उत्पाद का परिचयः

निविड़ अंधकार परिशुद्धता डायफ्राम नियंत्रण वाल्व, जिसे नियामक वाल्व भी कहा जाता है, जिसमें शामिल हैंः SZJHP निविड़ अंधकार परिशुद्धता डायफ्राम एकल सीट नियामक वाल्व,SZJHM वायवीय सटीक डायफ्राम आस्तीन विनियमन वाल्व और SZJHN वायवीय सटीक डायफ्राम डबल सीट विनियमन वाल्व, जो एक शीर्ष गाइड संरचना को अपनाता है और एक बहु स्प्रिंग एक्ट्यूएटर से लैस है। इसमें कॉम्पैक्ट संरचना, हल्के वजन, संवेदनशील कार्रवाई, एस के आकार का द्रव चैनल,कम दबाव में गिरावट, बड़ी वाल्व क्षमता, सटीक प्रवाह विशेषताओं, और सुविधाजनक disassembly और विधानसभा। व्यापक रूप से दबाव, प्रवाह दर,और गैसों में तरल स्तर, तरल पदार्थ, और अन्य मीडिया एक दिए गए मूल्य को बनाए रखने के लिए।विशेष रूप से कार्य स्थितियों के लिए उपयुक्त जहां छोटे रिसाव की अनुमति है और वाल्व के सामने और पीछे के बीच दबाव अंतर महत्वपूर्ण नहीं है.
विभिन्न प्रकार के वायवीय परिशुद्धता डायफ्राम विनियमन वाल्व हैं, जिनमें मानक प्रकार, विनियमन कट-ऑफ प्रकार, पाइप सील प्रकार, जैकेट इन्सुलेशन प्रकार आदि शामिल हैं।उत्पाद के नाममात्र दबाव में PN16 शामिल है, 40 और 64; नाममात्र व्यास सीमा DN20-300 है। विभिन्न तरल तापमान के लिए उपयुक्त है -200 °C से +560 °C तक। रिसाव दर मानक स्तर IV या VI है,और प्रवाह विशेषताओं रैखिक या समान प्रतिशत हैं


उत्पाद का तकनीकी पैरामीटर:



उत्पाद की विशेषताएंः

1प्यूमेटिक डायफ्राम नियंत्रण वाल्व के एक्ट्यूएटर के इनपुट-आउटपुट गुण एक रैखिक संबंध दिखाते हैं, अर्थात,आउटपुट विस्थापन और इनपुट सिग्नल दबाव के बीच एक रैखिक संबंध हैआउटपुट विस्थापन को स्ट्रोक कहा जाता है और स्ट्रोक डिस्प्ले बोर्ड पर प्रदर्शित किया जाता है।कुछ प्रतिक्रिया actuators भी वाल्व स्थिति प्रदर्शित करने के लिए कैप्सूल के ऊपरी भाग पर वाल्व स्थिति प्रदर्शित स्थापितघरेलू वायवीय डायफ्राम नियंत्रण वाल्व एक्ट्यूएटरों के स्ट्रोक के लिए छह विनिर्देश हैं, जिनमें 10 मिमी, 16 मिमी, 25 मिमी, 40 मिमी, 60 मिमी और 100 मिमी शामिल हैं।
2एक्ट्यूएटर के डायफ्राम का प्रभावशाली क्षेत्र प्ररित करने के लिए सीधे आनुपातिक है, और प्रभावशाली क्षेत्र जितना बड़ा होगा, एक्ट्यूएटर का प्ररित करने के लिए उतना ही बड़ा होगा।
3पॉजिटिव और नेगेटिव एक्शन एक्ट्यूएटर की संरचना मूल रूप से समान है, जिसमें एक ऊपरी डायफ्राम कवर, एक निचला डायफ्राम कवर, एक झिल्ली झिल्ली, एक धक्का रॉड, एक स्प्रिंग,समायोज्य घटक, एक ब्रैकेट, और एक स्ट्रोक डिस्प्ले बोर्ड।
4सकारात्मक और नकारात्मक क्रिया actuators की संरचना के बीच मुख्य अंतर यह है कि नकारात्मक क्रिया actuator के इनपुट संकेत डायाफ्राम बॉक्स के निचले भाग में स्थित है,और आउटगोइंग धक्का रॉड भी निचले भाग में स्थित हैडायफ्राम की अच्छी सीलिंग के कारण, वाल्व के स्टंप के आउटलेट पर सील करने की कोई आवश्यकता नहीं है।
5समायोजन तत्व को समायोजित करके स्प्रिंग की प्रारंभिक शक्ति को बदला जा सकता है, जिससे एक्चुएटर का जोर बदल जाता है।
6प्यूमेटिक डायफ्राम नियंत्रण वाल्व को नियंत्रण वाल्व के स्वयं-लॉकिंग और पोजिशनिंग को प्राप्त करने के लिए एक स्व-लॉकिंग डिवाइस से लैस किया जा सकता है।
7वाल्व की स्थिति का पता लगाने और प्रतिक्रिया प्राप्त करने के लिए वाल्व पोजिशनिंग जोड़ सकते हैं, नियंत्रण प्रदर्शन में सुधार।
8एक विस्थापन रूपांतरण उपकरण को वायवीय डायफ्राम नियंत्रण वाल्व में जोड़ा जा सकता है ताकि रैखिक विस्थापन को कोणीय विस्थापन में परिवर्तित किया जा सके, जिसका उपयोग वाल्व शरीर को घुमाने के लिए किया जाता है।
9वायवीय डायफ्राम नियंत्रण वाल्व को एक हाथ-पहिया तंत्र से लैस किया जा सकता है, जिसका उपयोग स्वचालित नियंत्रण विफलता के मामले में गिरावट ऑपरेशन के लिए किया जा सकता है, जिससे सिस्टम की विश्वसनीयता में सुधार होता है।
