बहु स्प्रिंग एक्ट्यूएटर और शीर्ष गाइड संरचना के साथ S आकार के द्रव चैनल के लिए वायवीय नियंत्रण वाल्व

उत्पाद का विवरण

उत्पत्ति के प्लेस: चीन

ब्रांड नाम: JGPV

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा: 1 सेट

पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग

प्रसव के समय: 14 दिन

भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन

आपूर्ति की क्षमता: प्रति माह 500 सेट

सबसे अच्छी कीमत पाएं

उत्पाद का विवरण

उत्पाद का वर्णन

प्रमुखता देना:
                                                                                                                                                                                                                                                                                                                                                                                                                मल्टी स्प्रिंग एक्ट्यूएटर वायवीय नियंत्रण वाल्व, शीर्ष मार्गदर्शक संरचना डायफ्राम आनुपातिक वाल्व, एस के आकार का द्रव चैनल विनियमन वाल्व


आवेदन पत्र::	सामान्य	प्रमाणपत्र::	ISO9001, ISO14001
मध्यम प्रकार::	पानी, भाप और तेल आदि।	कनेक्शन::	थ्रेडेड / फ्लैंगेड / वेल्डेड
मानक या गैर-मानक::	मानक	प्रवाह रास्ता::	दो तरफा
सक्रियण::	मैनुअल, इलेक्ट्रिक, वायवीय, स्वचालित	सीलिंग प्रदर्शन::	सील
कार्य तापमान::	सामान्य तापमान और उच्च तापमान	दबाव आवेदन::	सामान्य दबाव
गुणवत्ता वारंटी::	18 महीने

आवेदन पत्र::	सामान्य
प्रमाणपत्र::	ISO9001, ISO14001
मध्यम प्रकार::	पानी, भाप और तेल आदि।
कनेक्शन::	थ्रेडेड / फ्लैंगेड / वेल्डेड
मानक या गैर-मानक::	मानक
प्रवाह रास्ता::	दो तरफा
सक्रियण::	मैनुअल, इलेक्ट्रिक, वायवीय, स्वचालित
सीलिंग प्रदर्शन::	सील
कार्य तापमान::	सामान्य तापमान और उच्च तापमान
दबाव आवेदन::	सामान्य दबाव
गुणवत्ता वारंटी::	18 महीने

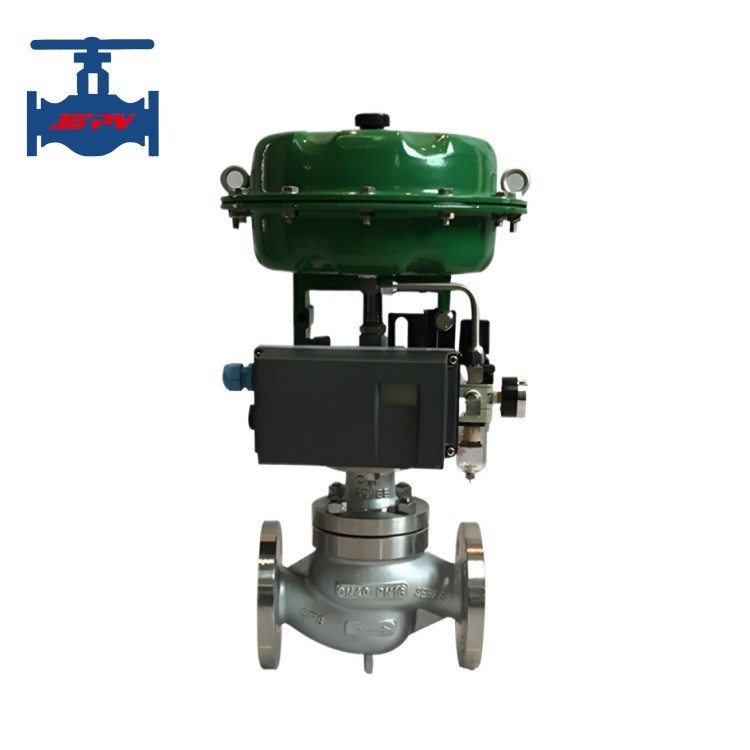

बहु स्प्रिंग एक्ट्यूएटर और शीर्ष गाइड संरचना के साथ S आकार के द्रव चैनल के लिए वायवीय नियंत्रण वाल्व

न्यूमेटिक कंट्रोल वाल्व, हॉट ऑयल स्टीम डायाफ्राम आनुपातिक वाल्व

उत्पाद परिचय

न्यूमेटिक डायाफ्राम रेगुलेटिंग वाल्व एक मल्टी स्प्रिंग न्यूमेटिक एक्चुएटर और एक रेगुलेटिंग वाल्व बॉडी से बना है। एक टॉप गाइड संरचना को अपनाते हुए, इसमें कॉम्पैक्ट संरचना, हल्के वजन, संवेदनशील क्रिया, एस-आकार के तरल चैनल, कम दबाव ड्रॉप हानि, बड़े वाल्व क्षमता, सटीक प्रवाह विशेषताओं और आसान डिसएसेम्बली और असेंबली के फायदे हैं।

गैस और तरल मीडिया जैसे प्रक्रिया मापदंडों के सटीक नियंत्रण के लिए व्यापक रूप से उपयोग किया जाता है ताकि दबाव, प्रवाह दर, तापमान और तरल स्तर को दिए गए मूल्यों पर बनाए रखा जा सके। विशेष रूप से उन स्थितियों के लिए उपयुक्त है जहां अनुमेय रिसाव छोटा है और वाल्व से पहले और बाद में दबाव का अंतर महत्वपूर्ण नहीं है।

तकनीकी पैरामीटर

पैरामीटर	मान
मूल विचलन	+/-1.0%
रिसाव दर	5x10-3 रेटेड क्षमता
वापसी अंतर रेटेड	1.0%
रेटेड प्रवाह गुणांक	+/-10%
डेड ज़ोन	1.0%
अंतर्निहित प्रवाह विशेषताएं	ढलान +/-30%

उत्पाद की विशेषताएं

एक संतुलित वाल्व कोर संरचना को अपनाते हुए, अक्षीय असंतुलित बल छोटा है, अनुमेय दबाव अंतर बड़ा है, और स्थिरता अच्छी है।
आस्तीन में मजबूत विनिमेयता है, आसान डिसएसेम्बली और असेंबली।
ऑल मेटल वाल्व कोर संरचना IV स्तर के रिसाव और VI स्तर के रिसाव के साथ एक नरम सीलिंग संरचना प्राप्त करती है।
वाल्व बॉडी को तरल यांत्रिकी के सिद्धांतों के अनुसार एक समान क्रॉस-सेक्शन कम प्रवाह प्रतिरोध चैनल के रूप में डिज़ाइन किया गया है, जिसमें 50 का एक अंतर्निहित समायोज्य अनुपात और रेटेड प्रवाह गुणांक में 30% की वृद्धि होती है।
एक्ट्यूएटर एक मल्टी स्प्रिंग संरचना को अपनाता है, जिससे ऊंचाई 30% कम हो जाती है। वजन 30% कम करें।
