उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: ZZWPE-जेजीपीवी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD499/Set to USD11899.9/Set
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: दो सप्ताह
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 500 सेट
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद की विशेषताएँ: |
औद्योगिक स्वचालन नियंत्रण वाल्व |
उद्देश्य: |
तापमान नियंत्रण |
संरचना: |
डायाफ्राम |
विनिर्माण शिल्प: |
ढलाई |
पोर्ट आकार: |
3/4" - 8" |
संबंध: |
निकला हुआ किनारा |
परीक्षण मानक: |
शक्ति परीक्षण और सीलिंग परीक्षण और ग्राहक की आवश्यकता |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
स्व-संचालित नियंत्रण वाल्व |
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद की विशेषताएँ: |
औद्योगिक स्वचालन नियंत्रण वाल्व |
उद्देश्य: |
तापमान नियंत्रण |
संरचना: |
डायाफ्राम |
विनिर्माण शिल्प: |
ढलाई |
पोर्ट आकार: |
3/4" - 8" |
संबंध: |
निकला हुआ किनारा |
परीक्षण मानक: |
शक्ति परीक्षण और सीलिंग परीक्षण और ग्राहक की आवश्यकता |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
स्व-संचालित नियंत्रण वाल्व |

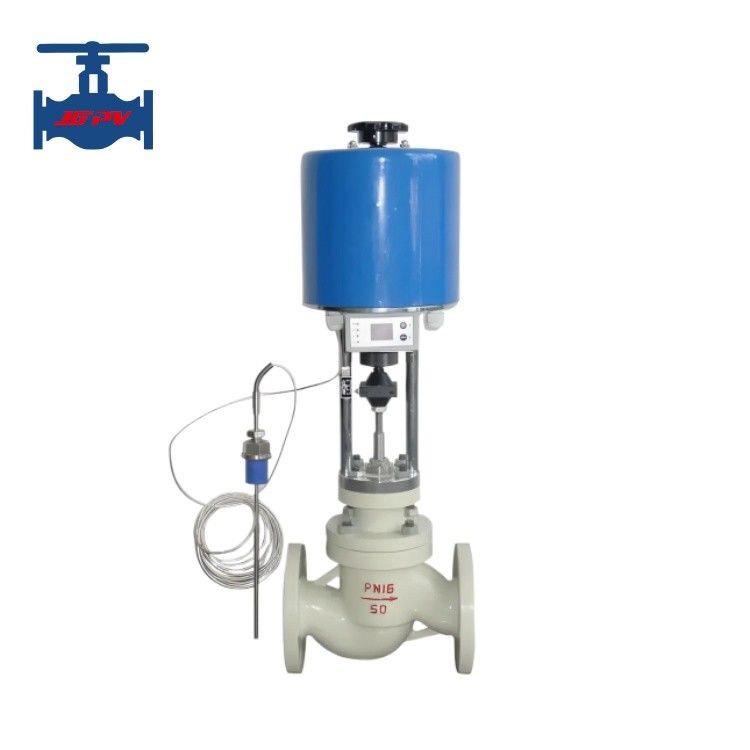

कास्ट स्टील स्टेनलेस स्टील इलेक्ट्रिक स्व-संचालित तापमान विनियमन और नियंत्रण वाल्व
उत्पाद का परिचयः
ZZWPE Series self operated electric temperature control valve is an advanced temperature control equipment that combines the advantages of electric actuators and self operated temperature control valves, स्वचालित, तेज़ और सटीक तापमान नियंत्रण की अनुमति देता है। स्व संचालित विद्युत तापमान विनियमन वाल्व व्यापक रूप से विभिन्न औद्योगिक और नागरिक क्षेत्रों में उपयोग किए जाते हैं, जैसे कि रासायनिक,औषधीयऊर्जा दक्षता और उपकरणों की सुरक्षा में सुधार के लिए।
एक स्वयं संचालित विद्युत तापमान नियंत्रण वाल्व एक विद्युत actuator के माध्यम से वाल्व शरीर ड्राइव करने के लिए है, प्रवाह दर और द्रव माध्यम की दिशा को बदलने के लिए,और तापमान नियंत्रण के उद्देश्य को प्राप्तइलेक्ट्रिक एक्ट्यूएटर सर्वो मोटर, रिड्यूसर, पोजीशन सेंसर आदि से बने होते हैं, और उच्च परिशुद्धता और तेज प्रतिक्रिया की विशेषताएं होते हैं।एक स्वयं संचालित तापमान विनियमन वाल्व एक वाल्व शरीर से बना है, वाल्व कोर, स्प्रिंग, आदि। यह द्रव माध्यम के तापमान परिवर्तनों को महसूस करके वाल्व कोर की स्थिति को बदलता है, जिससे माध्यम की प्रवाह दर और दिशा को विनियमित किया जाता है।
एक स्व-संचालित विद्युत तापमान नियंत्रण वाल्व में, जब तापमान सेंसर तापमान परिवर्तन का पता लगाता है, तो यह विद्युत एक्ट्यूएटर को एक संकेत प्रसारित करेगा।विद्युत actuator प्रवाह दर और मध्यम की दिशा को विनियमित करने के लिए वाल्व कोर की स्थिति को बदलने के लिए वाल्व शरीर ड्राइव करेगाइस प्रक्रिया के दौरान, वसंत का कार्य मूल स्थिति बल प्रदान करने के लिए इसकी प्रारंभिक स्थिति में वाल्व कोर की स्थिरता सुनिश्चित करने के लिए है।वसंत भी एक निश्चित बहाली बल प्रदान कर सकते हैं जब वाल्व कोर परेशान है, यह सुनिश्चित करने के लिए कि वाल्व के कोर को जल्दी से सही स्थिति में बहाल किया जा सके।
उत्पाद तकनीकी पैरामीटर:
| डीएन ((मिमी) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
| (10) | (12) | (15) | (20) | |||||||||||||
|
नामित प्रवाह गुणांक |
रैखिक | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
|
समान प्रतिशत |
1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| नामित स्ट्रोक ((मिमी) | 16 | 25 | 40 | 60 | ||||||||||||
| पीएन ((एमपीए) | 1.0 ️ 6.4 | |||||||||||||||
|
अंतर्निहित प्रवाह विशेषताएं |
रैखिक, समान प्रतिशत | |||||||||||||||
|
स्वाभाविक रूप से समायोज्य अनुपात |
50 | |||||||||||||||
|
रिसाव दर |
एकल सीट | हार्ड सील: वर्ग IV; सॉफ्ट सील: वर्ग VI | ||||||||||||||
| आस्तीन सीट | हार्ड सीलः वर्ग II; सॉफ्ट सीलः वर्ग VI | |||||||||||||||
| कार्य तापमान ((°C) | -20~200 -40~250 -40~450 -60~450 | |||||||||||||||
|
सिग्नल सीमा mA.DC) |
0~10 4~20 | |||||||||||||||
| क्रिया मोड | विद्युत बंद प्रकार और विद्युत खुला प्रकार | |||||||||||||||
| परिवेश का तापमान ((°C) | -20~70°C | |||||||||||||||
| परिवेश आर्द्रता | ≤95% | |||||||||||||||
| विद्युत आपूर्ति | 220V 50Hz | |||||||||||||||
उत्पाद की विशेषताएंः
1स्व-संचालित विद्युत तापमान नियंत्रण वाल्व सीधे तापमान बल्ब और स्व-समर्थन विनियमन वाल्व को बदल सकता है,तापमान नियंत्रक और एक्ट्यूएटर को अलग से जोड़ने की कोई आवश्यकता नहीं है, यह एक विनियमन प्रणाली और एक स्व-समर्थन वाल्व का सही संयोजन है।
2एक चरण AC220V की AC पावर सप्लाई और एक तापमान सेंसर साइट पर उपयोग के लिए एक आत्मनिर्भर तापमान नियंत्रण प्रणाली बनाने के लिए।
3एक्ट्यूएटर में एक उच्च एकीकृत FDY-258T तापमान नियंत्रण मॉड्यूल है,जो तापमान नियंत्रक और एक्चुएटर को जोड़कर मेकाट्रॉनिक्स एकीकरण प्राप्त करता है और तापमान नियंत्रण प्रणाली को सरल बनाता है.
4उच्च नियंत्रण सटीकता, तेजी से प्रतिक्रिया गति, स्थिर और विश्वसनीय प्रदर्शन, और लंबे कार्य जीवन।
5. तापमान नियंत्रण के लिए सक्षम व्यापक अनुकूलन क्षमता रेंज।
