उत्पाद का विवरण
Place of Origin: China
भुगतान और शिपिंग की शर्तें
Application: |
Water, Oil, Gas |
Operation Type: |
Manual |
End Connections: |
Threaded |
Trim Material: |
Brass |
Pressure Rating: |
150 PSI |
Model: |
WJ41H-16C |
Valve Type: |
Gate Valve |
Body Style: |
Straight Through |
Leakage Class: |
Class IV, Class V, Class VI |
End Connection: |
Threaded |
End Type: |
Female-Female |
Flow Characteristic: |
Linear |
Flow Control: |
On/Off |
Application: |
Water, Oil, Gas |
Operation Type: |
Manual |
End Connections: |
Threaded |
Trim Material: |
Brass |
Pressure Rating: |
150 PSI |
Model: |
WJ41H-16C |
Valve Type: |
Gate Valve |
Body Style: |
Straight Through |
Leakage Class: |
Class IV, Class V, Class VI |
End Connection: |
Threaded |
End Type: |
Female-Female |
Flow Characteristic: |
Linear |
Flow Control: |
On/Off |

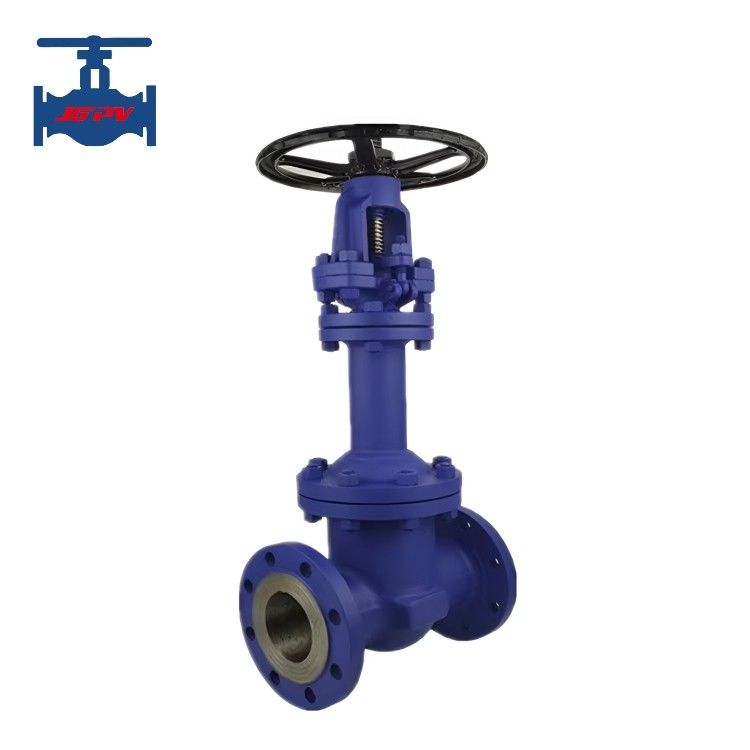

मुख्य विशेषताएं: बेल्लोस फ्लैंग्ड ग्लोब वाल्व
उत्पाद परिचय:
बेल्लोस गेट वाल्व मुख्य रूप से गेट वाल्व हैं जो स्टेम सीलिंग तत्व के रूप में बेल्लोस का उपयोग करते हैं। इनका उपयोग अक्सर उन परिदृश्यों में किया जाता है जिनमें सख्त स्टेम
सीलिंग आवश्यकताएं होती हैं, जैसे कि उच्च-वैक्यूम अनुप्रयोग और परमाणु उद्योग। साधारण वाल्वों में पैकिंग函 (पैकिंग ग्रंथि) को बदलकर
बेल्लोस के साथ या पैकिंग ग्रंथियों के साथ संयोजन में उनका उपयोग करके, ये वाल्व स्टेम पर शून्य रिसाव प्राप्त कर सकते हैं, जिससे रिसाव को रोका जा सकता है
रेडियोधर्मी सामग्री या कीमती धातु, या उच्च वैक्यूम बनाए रखना। बेल्लोस स्टेम के उठने और गिरने के साथ विस्तार और संकुचन करते हैं, और
उनका अधिकतम कार्यशील दबाव बेल्लोस के दबाव प्रतिरोध और थकान शक्ति पर निर्भर करता है। बेल्लोस गेट वाल्व, जिन्हें
बेल्लोस-सील्ड गेट वाल्व के रूप में भी जाना जाता है, शून्य सुनिश्चित करने के लिए स्वचालित रोल वेल्डिंग के माध्यम से तरल माध्यम और वातावरण के बीच एक धातु अवरोध बनाते हैं
स्टेम रिसाव। स्टेम बेल्लोस और पैकिंग की दोहरी-सीलिंग संरचना को अपनाता है ताकि स्टेम पर रिसाव-मुक्त सीलिंग सुनिश्चित हो सके, जिससे यह विशेष रूप से
ज्वलनशील, विस्फोटक, जहरीले और मूल्यवान मीडिया के परिवहन वाली पाइपलाइनों के लिए उपयुक्त है। बेल्लोस स्टेनलेस स्टील या इनकोनेल सामग्री से बने होते हैं,
एक उचित संरचनात्मक डिजाइन के साथ जो थकान प्रतिरोधी है और इसका लंबा सेवा जीवन है।
उत्पाद तकनीकी पैरामीटर:
|
प्रकार संख्या |
WZ41H-JGPV |
|
|
नाममात्र दबाव PN(MPa) |
1.0 - 4.0 |
|
|
नाममात्र व्यास DN(मिमी) |
15～600 |
|
|
परीक्षण दबाव (MPa) |
शक्ति (पानी) |
दबाव नाममात्र का 1.5 गुना |
|
सीलिंग (पानी) |
दबाव नाममात्र का 1.1 गुना |
|
|
सीलिंग (वायु) |
दबाव नाममात्र का 0.6 गुना |
|
|
बेल्लोस के लिए सीलिंग (पानी) |
दबाव नाममात्र का 1.5 गुना |
|
|
कच्चा माल |
WCB, CF8, CF8M |
|
|
उपयुक्त माध्यम: |
पानी, भाप, तेल माध्यम |
|
|
कार्य तापमान |
-196℃～600℃ |
|
|
कनेक्शन प्रकार |
फ्लैंज |
|
|
परिचालन विधि |
हैंड-व्हील, बेवल गियर, वायवीय और विद्युत एक्चुएटर |
|
उत्पाद की विशेषताएं:
1. बेल्लोस ग्लोब वाल्व का मुख्य घटक धातु बेल्लोस है। निचला सिरा स्वचालित रूप से वाल्व स्टेम असेंबली से रोल-वेल्ड किया जाता है,
और ऊपरी सिरा स्वचालित रूप से कनेक्टिंग प्लेट से रोल-वेल्ड किया जाता है, जो तरल माध्यम और वातावरण के बीच एक धातु अवरोध बनाता है
शून्य स्टेम रिसाव सुनिश्चित करने के लिए।
2. वाल्व डिस्क एक शंक्वाकार डिजाइन को अपनाता है, जिसमें सीलिंग सतह माध्यम के लिए सुव्यवस्थित होती है, जिसके परिणामस्वरूप बेहतर सीलिंग प्रदर्शन होता है और
लंबा सेवा जीवन।
3. दोहरी-सीलिंग डिजाइन (बेल्लोस + पैकिंग) यह सुनिश्चित करता है कि यदि बेल्लोस विफल हो जाते हैं, तो वाल्व स्टेम पैकिंग भी रिसाव को रोकेगा, जो अनुपालन करता है
अंतर्राष्ट्रीय सीलिंग मानकों के साथ।
4. वाल्व कवर एक अंतर्निहित ग्रीस फिटिंग से सुसज्जित है, जो वाल्व स्टेम, नट और बुशिंग के प्रत्यक्ष स्नेहन की अनुमति देता है। पारंपरिक ग्लोब
वाल्व केवल थ्रेड्स को चिकनाई दे सकते हैं।
5. एर्गोनोमिक हैंडव्हील डिजाइन लंबा सेवा जीवन, आसान और सुविधाजनक संचालन और अधिक सुरक्षा और विश्वसनीयता प्रदान करता है।
