उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: ZZYP-JGPV
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD339/Set to USD7999.9/Set
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: दो सप्ताह
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 500 सेट
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद की विशेषताएँ: |
औद्योगिक स्वचालन नियंत्रण वाल्व |
उद्देश्य: |
प्रवाह विनियमन |
संरचना: |
डायाफ्राम |
विनिर्माण शिल्प: |
ढलाई |
शरीर की सामग्री: |
कास्ट स्टील और स्टेनलेस स्टील |
मध्यम प्रकार: |
जल, भाप और तेल आदि। |
पोर्ट आकार: |
3/4" - 18" |
संबंध: |
निकला हुआ किनारा |
परीक्षण मानक: |
शक्ति परीक्षण और सीलिंग परीक्षण और ग्राहक की आवश्यकता |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
स्व-संचालित नियंत्रण वाल्व |
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद की विशेषताएँ: |
औद्योगिक स्वचालन नियंत्रण वाल्व |
उद्देश्य: |
प्रवाह विनियमन |
संरचना: |
डायाफ्राम |
विनिर्माण शिल्प: |
ढलाई |
शरीर की सामग्री: |
कास्ट स्टील और स्टेनलेस स्टील |
मध्यम प्रकार: |
जल, भाप और तेल आदि। |
पोर्ट आकार: |
3/4" - 18" |
संबंध: |
निकला हुआ किनारा |
परीक्षण मानक: |
शक्ति परीक्षण और सीलिंग परीक्षण और ग्राहक की आवश्यकता |
गुणवत्ता वारंटी: |
18 महीने |
नाम: |
स्व-संचालित नियंत्रण वाल्व |

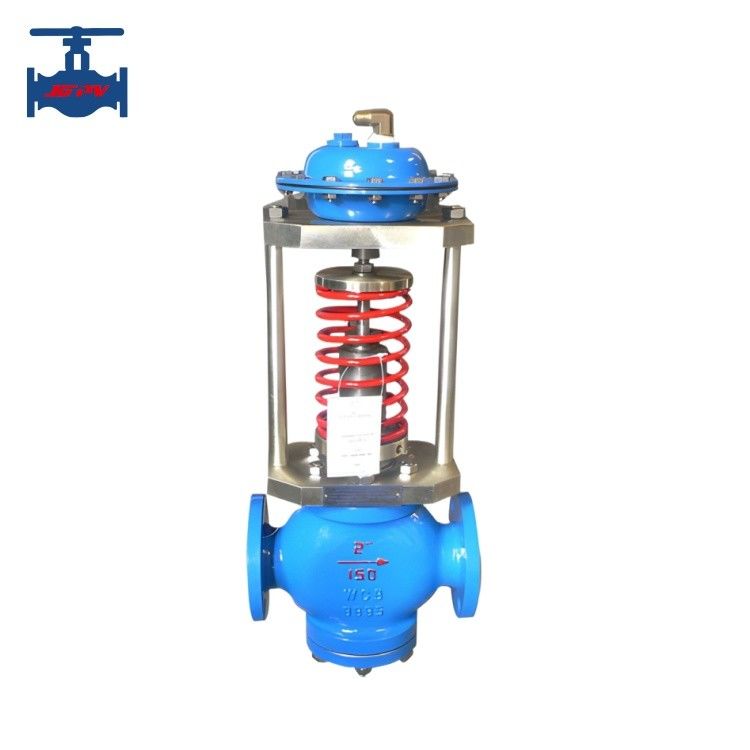

वाटर स्टीम ऑयल के उपयोग के लिए WCB फ्लैंग स्व-संचालित दबाव विनियामक वाल्व
उत्पाद का परिचयः
SZZCP सीरीज के स्व-संचालित दबाव विनियमन वाल्व को बाहरी ऊर्जा की आवश्यकता नहीं होती है।यह वाल्व कोर की स्थिति को नियंत्रित करने के लिए actuator को पेश करने के लिए शक्ति स्रोत के रूप में विनियमित माध्यम की ऊर्जा का उपयोग करता है, दोनों छोरों पर दबाव अंतर और प्रवाह दर को बदलता है, और वाल्व के सामने (या पीछे) के दबाव को स्थिर करता है।और कम दबाव सेट बिंदु तरंग बल, और व्यापक रूप से गैस, तरल और भाप मीडिया के लिए दबाव में कमी और स्थिरता या दबाव राहत और स्थिरता के स्वचालित नियंत्रण में उपयोग किया जाता है।
स्वचालित दबाव विनियमन वाल्वों में तीन संरचनाएं होती हैंः एकल सीट दबाव विनियमन वाल्व (SZZYP), आस्तीन दबाव विनियमन वाल्व (SZZYM),और दोहरी सीट दबाव विनियमन वाल्व (SZZYN)दो प्रकार के एक्ट्यूएटर हैंः डायफ्राम प्रकार और पिस्टन प्रकार;दबाव घटाने वाले वाल्व के बाद दबाव विनियमन (प्रकार B) और दबाव राहत वाल्व (प्रकार K) से पहले दबाव विनियमन सहित कार्यों के प्रकार. उत्पाद के नाममात्र दबाव रेटिंग में PN16, 40, और 64 शामिल हैं; वाल्व शरीर व्यास सीमा DN20-300 है; रिसाव के तीन स्तर हैंः स्तर II, स्तर IV, और स्तर VI;प्रवाह विशेषता तेजी से खोलने हैदबाव को 15 से 2500Kpa तक के चरणों में समायोजित किया जाता है। इसे उपयोगकर्ता कार्य परिस्थितियों की आवश्यकताओं को पूरा करने के लिए आवश्यकतानुसार संयोजित किया जा सकता है।
उत्पाद का तकनीकी पैरामीटर:
| बंदरगाह का आकार DN ((मिमी) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| नामित प्रवाह गुणांक (KV) | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||
| नामित स्ट्रोक ((मिमी) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||
| नाममात्र दबाव PN ((Mpa) | 1.6,4.0,6.4 | ||||||||||||||
| दबाव समायोजन सीमा ((MP a) | १५५० ४०८० ६०१०० ८०१४० १२०१८० १६०२२० २००२६० 240 ¥300 280 ¥350 330 ¥400 380 ¥450 430 ¥500 480 ¥560 540 ¥620 600 700 680 800 780 900 880 1000 980 1500 1000 2500 |
||||||||||||||
| प्रवाह विशेषताएं ((°C) | जल्दी खोलो | ||||||||||||||
| समायोजन सटीकता ((%) | ±5 | ||||||||||||||
| कार्य तापमान ((°C) | ≤ 350 | ||||||||||||||
| अनुमेय रिसाव | हार्ड सील ((1/घंटा) | सिंगल सीटः≤10°4 वाल्व नामित क्षमता ((IV वर्ग);डबल सीट और आस्तीनः≤5×10°3 वाल्व नामित क्षमता ((II वर्ग) | |||||||||||||
| नरम सील ((m1/h) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | |||||
| दबाव घटाने का अनुपात | मैक्स. | 10 | |||||||||||||
| मिनट. | 1.25 | ||||||||||||||
उत्पाद की विशेषताएंः
1स्वचालित दबाव विनियमन वाल्वों को बाहरी ऊर्जा की आवश्यकता नहीं होती है और बिना बिजली या गैस के स्थितियों में काम कर सकते हैं, जो कि सुविधाजनक और ऊर्जा-बचत दोनों है।
2दबाव विभाजन सीमा ठीक है और उच्च समायोजन सटीकता के साथ एक दूसरे के साथ प्रतिच्छेदन करती है।
3ऑपरेशन के दौरान दबाव सेटिंग मूल्य को निरंतर सेट किया जा सकता है।
4. वाल्व के पीछे दबाव को समायोजित करें, वाल्व से पहले और बाद के दबाव के बीच 10:1 से 10:8 के अनुपात के साथ
5रबर डायफ्राम प्रकार का पता लगाने वाला, उच्च पता लगाने की सटीकता और एक्ट्यूएटर की संवेदनशील कार्रवाई के साथ।
6दबाव संतुलन तंत्र को अपनाने से नियंत्रण वाल्व को प्रतिक्रियाशील और नियंत्रण में सटीक बनाया जा सकता है।
