उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: SZJHQ-JGPV
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD339/Set to USD7999.9/Set
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: दो सप्ताह
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 500 सेट
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद की विशेषताएँ: |
औद्योगिक स्वचालन नियंत्रण वाल्व |
उद्देश्य: |
प्रवाह संयोजन |
संरचना: |
डायाफ्राम |
विनिर्माण शिल्प: |
ढलाई |
प्रवाह की दिशा: |
तीन तरीके से |
मध्यम प्रकार: |
जल, भाप और तेल आदि। |
पोर्ट आकार: |
3/4" - 12" |
संबंध: |
निकला हुआ किनारा |
नाम: |
वायवीय डायाफ्राम नियंत्रण वाल्व |
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद की विशेषताएँ: |
औद्योगिक स्वचालन नियंत्रण वाल्व |
उद्देश्य: |
प्रवाह संयोजन |
संरचना: |
डायाफ्राम |
विनिर्माण शिल्प: |
ढलाई |
प्रवाह की दिशा: |
तीन तरीके से |
मध्यम प्रकार: |
जल, भाप और तेल आदि। |
पोर्ट आकार: |
3/4" - 12" |
संबंध: |
निकला हुआ किनारा |
नाम: |
वायवीय डायाफ्राम नियंत्रण वाल्व |

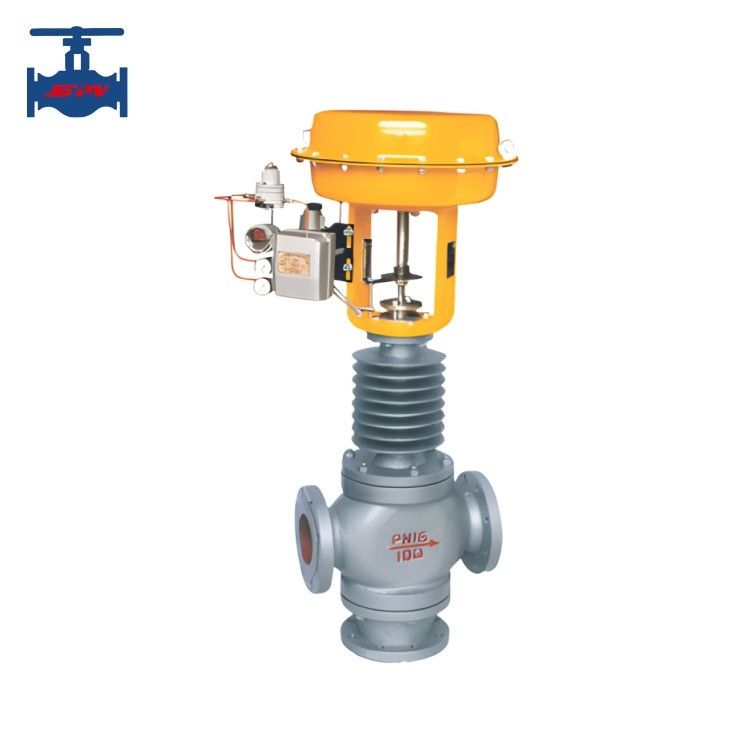

डब्ल्यूसीबी सीएफ8 वायवीय डायफ्राम तीन-तरफा संयुक्त प्रवाह नियंत्रण विनियमन वाल्व
उत्पाद का परिचयः
SZJHQ वायवीयपलकतीन-तरफा संयुक्त प्रवाह नियंत्रण वाल्व और SZJHX वायवीयपलकतीन तरफ़ा डायवर्शन कंट्रोल वाल्व, जोस्वीकृति देनाsएक बेलनाकार पतली दीवार वाली खिड़की के आकार का वाल्व कोर मार्गदर्शन, जो पिंपल के आकार के वाल्व कोर के आस्तीन मार्गदर्शन से अलग है। एक बहु स्प्रिंग एक्ट्यूएटर से लैस है,यह सरल संरचना के फायदे हैं, हल्के वजन, छोटी मात्रा, और सुविधाजनक disassembly और विधानसभा. व्यापक रूप से गैसों, तरल पदार्थों, और अन्य मीडिया के सटीक नियंत्रण के लिए प्रक्रियाओं में इस्तेमाल किया, जैसे कि दबाव, प्रवाह दर,तापक्रम, और दिए गए मूल्यों पर तरल स्तर। एक तरल पदार्थ को तीन-तरफा वाल्व के माध्यम से दो धाराओं में विभाजित करने या तीन-तरफा वाल्व के माध्यम से दो तरल पदार्थों को एक तरल पदार्थ में विलय करने के लिए उपयुक्त है।
दो प्रकार के वायवीयपलकतीन-तरफा विनियमन वाल्वः तीन-तरफा संयुक्त प्रवाह और तीन-तरफा विभाजित प्रवाह। नाममात्र दबाव में PN16, 40, और 64 शामिल हैं; नाममात्र व्यास सीमा DN25-300 है।लागू तरल पदार्थ का तापमान -60 °C से +450 °C तक होता हैरिसाव का मानक स्तर IV है। दो प्रकार के प्रवाह लक्षण हैंः सीधा और पैराबोलिक।
उत्पाद का तकनीकी पैरामीटर:
| डीएन ((मिमी) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| दर प्रवाह गुणांक क्वि |
विलय | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| भिन्नता | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| गति स्ट्रोक L ((मिमी) | 16 | 25 | 40 | 60 | 100 | ||||||||
| झिल्ली का प्रभावी क्षेत्रफल Ae ((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||
| नाममात्र दबाव PN ((MPa) | 1.6, 4.0, 6.4 | ||||||||||||
| अंतर्निहित प्रवाह विशेषताएं | रैखिक और पैराबोला | ||||||||||||
| अंतर्निहित रूप से समायोज्य अनुपात R | 30:1 | ||||||||||||
| कार्य तापमान T ((°C) | सामान्य प्रकारः कास्ट स्टील -40 ¢ 250, स्टेनलेस स्टील -60 ¢ 250 गर्मी फैलाव प्रकारः कास्ट स्टील-40 ¥450, स्टेनलेस स्टील -60 ¥450 |
||||||||||||
| दो माध्यमों के बीच तापमान का अंतर ((°C) | कास्ट स्टील और स्टेनलेस स्टील ≤ 200 | ||||||||||||
| सिग्नल रेंज Pr ((kpa) | 20 ¢ 100 | ||||||||||||
| वायु स्रोत का दबाव Ps ((MPa) | 0.14 ¢ 0.4 | ||||||||||||
| अनुमेय रिसाव l/h | 10-4×वैल्व की नाममात्र क्षमता | ||||||||||||
| अनुमेय दबाव अंतर △P(MPa | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | ||||
उत्पाद की विशेषताएंः
वायवीय ढाल विनियमन और नियंत्रण वाल्व औद्योगिक स्वचालन के क्षेत्र में व्यापक रूप से उपयोग किया जाने वाला विनियमन उपकरण है, जिसमें कॉम्पैक्ट संरचना, उच्च समायोजन सटीकता जैसे फायदे हैं,आसान संचालन, और अच्छी स्थिरता. यह डायफ्राम नियंत्रण वाल्व के खुलने और बंद होने को चलाने के लिए संपीड़ित हवा या नाइट्रोजन गैस का उपयोग करता है,द्रव माध्यम और उसके गुणों की प्रवाह दर और दबाव जैसे मापदंडों का सटीक नियंत्रण प्राप्त करना, जैसा कि नीचे दिया गया है,
1कॉम्पैक्ट डिजाइन और हल्के वजन, आसानी से अलग करने और मरम्मत करने के लिए, और किसी भी स्थिति में स्थापित किया जा सकता है।
2संरचना सरल और कॉम्पैक्ट है, जिसमें तेजी से खोलने और बंद करने के लिए 90 ° घूर्णन है।
3कम ऑपरेटिंग टॉर्क, श्रम-बचत और हल्का।
4पूर्ण सीलिंग और शून्य गैस परीक्षण रिसाव प्राप्त करें।
5विभिन्न घटक सामग्रियों का चयन विभिन्न माध्यमों पर लागू किया जा सकता है।
6प्रवाह विशेषताएं रैखिक होती हैं और विनियमन प्रदर्शन अच्छा होता है।
7खोलने और बंद करने के परीक्षणों की संख्या दस हजार बार तक पहुंच सकती है, लंबी सेवा जीवन के साथ।
8. सभी पाइपलाइन जो गेट वाल्व, ग्लोब वाल्व, प्लग वाल्व, नली वाल्व और डायफ्राम वाल्व का उपयोग करते हैं,विशेष रूप से ऊंची इमारतों के अग्नि सुरक्षा प्रणालियों और पाइपलाइन प्रणालियों में, जिन्हें वाल्व चालू/बंद स्थिति का प्रदर्शन करने की आवश्यकता होती है, इस वाल्व के साथ प्रतिस्थापित किया जा सकता है।
