उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JGPV
मॉडल संख्या: ZAZP-JGPV
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD369/Set to USD999.9/Set
पैकेजिंग विवरण: प्लाईवुड बॉक्स सुरक्षा पैकिंग
प्रसव के समय: दो सप्ताह
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 500 सेट
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद की विशेषताएँ: |
औद्योगिक स्वचालन नियंत्रण वाल्व |
उद्देश्य: |
प्रवाह विनियमन |
संरचना: |
डायाफ्राम |
विनिर्माण शिल्प: |
ढलाई |
पोर्ट आकार: |
3/4" - 12" |
संबंध: |
निकला हुआ किनारा |
परीक्षण मानक: |
शक्ति परीक्षण और सीलिंग परीक्षण और ग्राहक की आवश्यकता |
गुणवत्ता वारंटी: |
18 महीने |
मानक या अमानक: |
मानक |
आवेदन: |
सामान्य |
उत्पाद की विशेषताएँ: |
औद्योगिक स्वचालन नियंत्रण वाल्व |
उद्देश्य: |
प्रवाह विनियमन |
संरचना: |
डायाफ्राम |
विनिर्माण शिल्प: |
ढलाई |
पोर्ट आकार: |
3/4" - 12" |
संबंध: |
निकला हुआ किनारा |
परीक्षण मानक: |
शक्ति परीक्षण और सीलिंग परीक्षण और ग्राहक की आवश्यकता |
गुणवत्ता वारंटी: |
18 महीने |

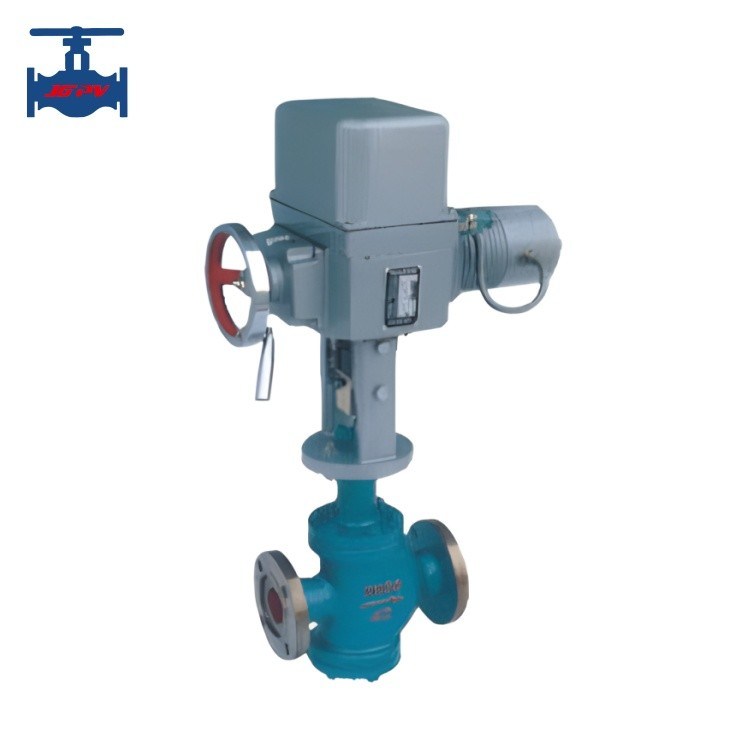

WCB एकल सीट इलेक्ट्रिक मॉड्यूलिंग कंट्रोल वाल्व रेगुलेटिंग वाल्व
उत्पाद का परिचयः
ZAZP इलेक्ट्रिक सिंगल सीट रेगुलेटिंग वाल्व, ZAZN इलेक्ट्रिक डबल सीट रेगुलेटिंग वाल्व,और SZAZM विद्युत आस्तीन विनियमन वाल्व विद्युत actuators और विभिन्न वाल्व निकायों (एक सीट) से बना है, डबल सीट, आस्तीन), और विभिन्न वाल्वों की विशेषताएं हैं।विद्युत विनियमन वाल्व एक एकल चरण एसी 220V बिजली की आपूर्ति द्वारा संचालित है और 0-10mADC या 4-20mADC का एक एकीकृत मानक विद्युत संकेत प्राप्त करता हैयह स्वचालित रूप से कार्य प्रवाह दर, दबाव, तापमान और तरल स्तर जैसे मापदंडों के स्वचालित नियंत्रण को प्राप्त करने के लिए वाल्व के उद्घाटन को नियंत्रित करता है।यह उत्पादन प्रक्रिया में स्वचालित विनियमन के घटकों में से एक है. व्यापक रूप से बिजली, धातु, प्रकाश उद्योग, खाद्य, पेट्रोलियम और रासायनिक उद्योग आदि जैसे उद्योगों के स्वचालित नियंत्रण में उपयोग किया जाता है
उत्पाद का तकनीकी पैरामीटर:
| बंदरगाह का आकार DN ((मिमी) | 3/4 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| नामित प्रवाह गुणांक kv | एकल सीट | पी | 0.08 ¢ 0.8 | 1.255.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||||
| डबल सीट | एन | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |||||
| आस्तीन | एम | 15 | 20 | 30 | 75 | 115 | 240 | 350 | ||||||||||
| नाममात्र दबाव (एमपीए) | 1.6 4.0 6.0 | |||||||||||||||||
| स्ट्रोक (मिमी) | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||
| संकेत | DKZ-310/310C | DKZ-410/410C/510/510C | DKZ-510/510C | |||||||||||||||
| इलेक्ट्रिक एक्ट्यूएटर का प्रकार | II प्रकार: 0-10mA DC; III प्रकार: 4-20mA DC | |||||||||||||||||
| मध्यम कार्य तापमान °C | -200+200,-40+250 (सामान्य) -40+450 (मध्यम) -250-60 (निम्न) | |||||||||||||||||
| प्रवाह की विशेषताएं | रैखिक और समान प्रतिशत | |||||||||||||||||
| समायोज्य सीमा | 30:1 | |||||||||||||||||
| वाल्व शरीर का कच्चा माल | नाममात्र दबाव (एमपीए) |
0.6 | निम्न तापमानः ZG1Cr18Ni9Ti | |||||||||||||||
| 1.6 | सामान्य तापमानः HT200 | |||||||||||||||||
| 4.0 | निम्न तापमानः ZG1Cr18Ni9Ti | |||||||||||||||||
| सामान्य तापमानः ZG230-450,ZG1Cr18Ni9Ti | ||||||||||||||||||
| सामान्य तापमानः ZG230-450,ZG1Cr18Ni9Ti | ||||||||||||||||||
| 6.4 | निम्न तापमानः ZG1Cr18Ni9Ti | |||||||||||||||||
| सामान्य तापमानः ZG230-450,ZG1Cr18Ni9Ti | ||||||||||||||||||
| सामान्य तापमानः ZG230-450,ZG1Cr18Ni9Ti | ||||||||||||||||||
| फ्लैंज का आकार | पाइपलाइन कनेक्शन | कास्ट स्टील फ्लैंजःJB77-59, कास्ट आयरन फ्लैंजःJB79-59 | ||||||||||||||||
| फ्लैंज प्रकार | फ्लैंज सीलिंगः JB77-59 | |||||||||||||||||
| वाल्व कोर कच्चा माल | 1Cr18Ni9Ti | |||||||||||||||||
| बोनट का प्रकार | सामान्य प्रकार ((सामान्य तापमान),विसारण प्रकार ((उच्च तापमान),लंबी गर्दन प्रकार ((निम्न तापमान) | |||||||||||||||||
उत्पाद की विशेषताएंः
1समायोज्य रेंज बड़ी है, जिसमें 50 का एक अंतर्निहित समायोज्य अनुपात है, और प्रवाह विशेषताओं में सीधी रेखाएं और समान प्रतिशत हैं।
2वाल्व शरीर को द्रव यांत्रिकी के सिद्धांतों के अनुसार एक समान क्रॉस-सेक्शन के साथ एक कम प्रवाह प्रतिरोध चैनल के रूप में डिज़ाइन किया गया है, जो नामित प्रवाह गुणांक को 30% तक बढ़ाता है।
3विनियमन और काटने के प्रकार एक नरम सीलिंग संरचना वाल्व कोर को अपनाता है, जो VI स्तर रिसाव मानक (शून्य रिसाव) को पूरा करता है।
4सर्वो एम्पलीफायर गहन गतिशील नकारात्मक प्रतिक्रिया को अपनाता है, जो स्वचालित समायोजन की सटीकता में सुधार कर सकता है।
5विद्युत संचालक विभिन्न रूपों में आते हैं और 4-20mA DC या 0-10mA DC पर लागू किए जा सकते हैं।
6बफ़ल से बंद नियमन वाल्व चलती वाल्व के स्टेम पर पूर्ण सील बनाकर द्रव लीक को रोकता है।
7इलेक्ट्रॉनिक इलेक्ट्रिक रेगुलेटिंग वाल्व को बिना सर्वो एम्पलीफायर की आवश्यकता के वाल्व के उद्घाटन को नियंत्रित करने के लिए वर्तमान संकेत द्वारा सीधे नियंत्रित किया जा सकता है।
